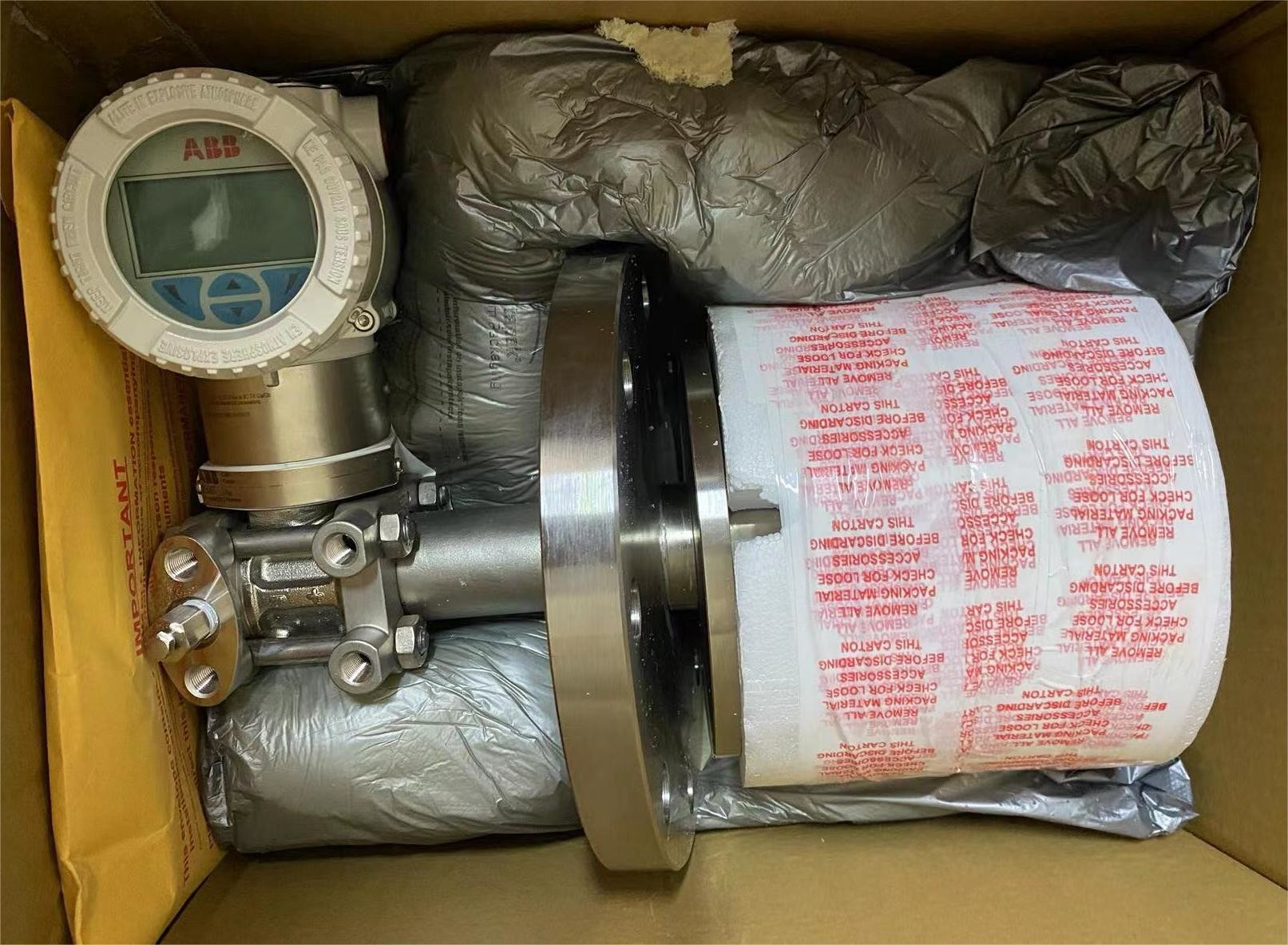

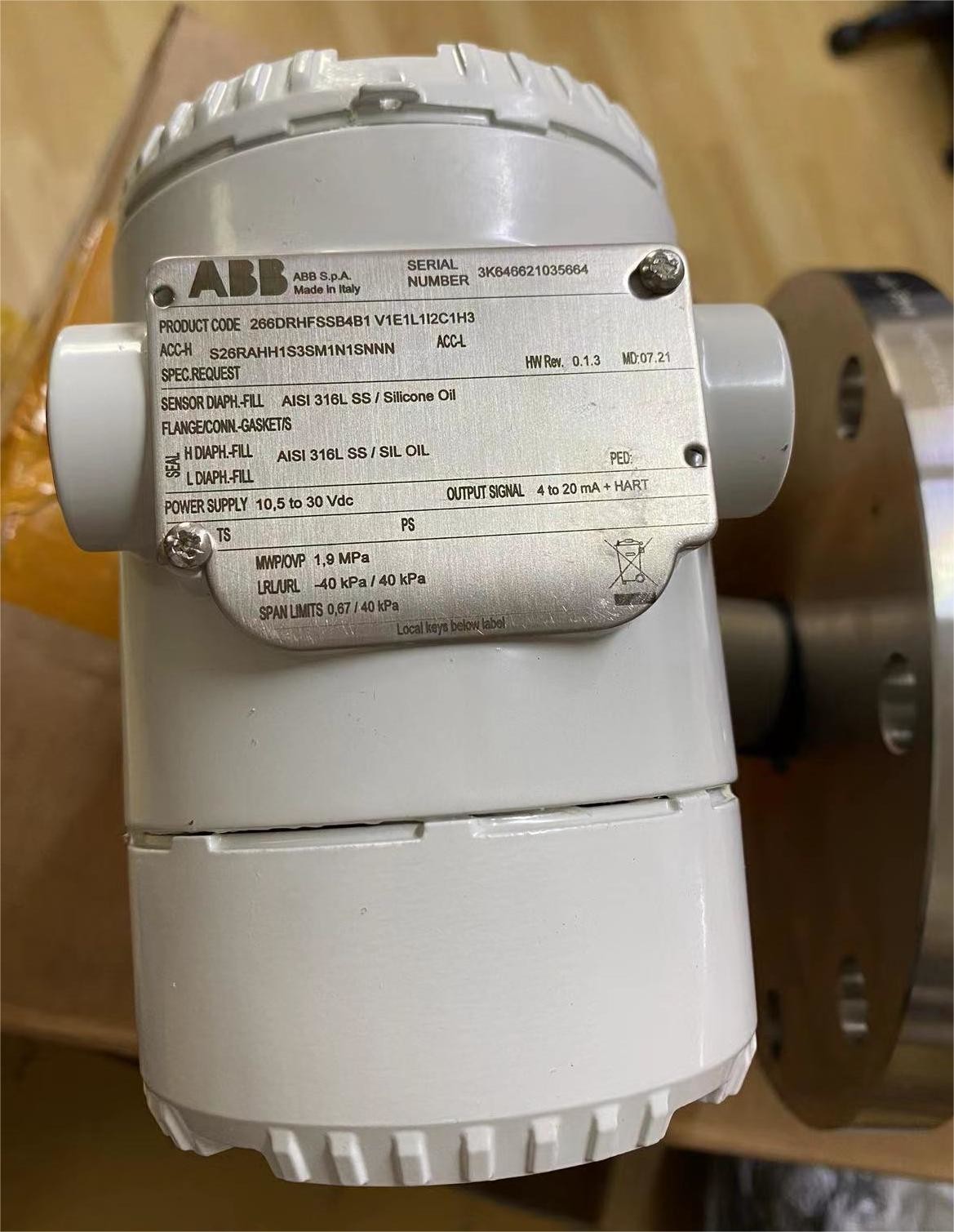

Transmisores de presión ABB 266DRH con sellos 266DRHFSSB4B1V1E1L1I2

Descripción general

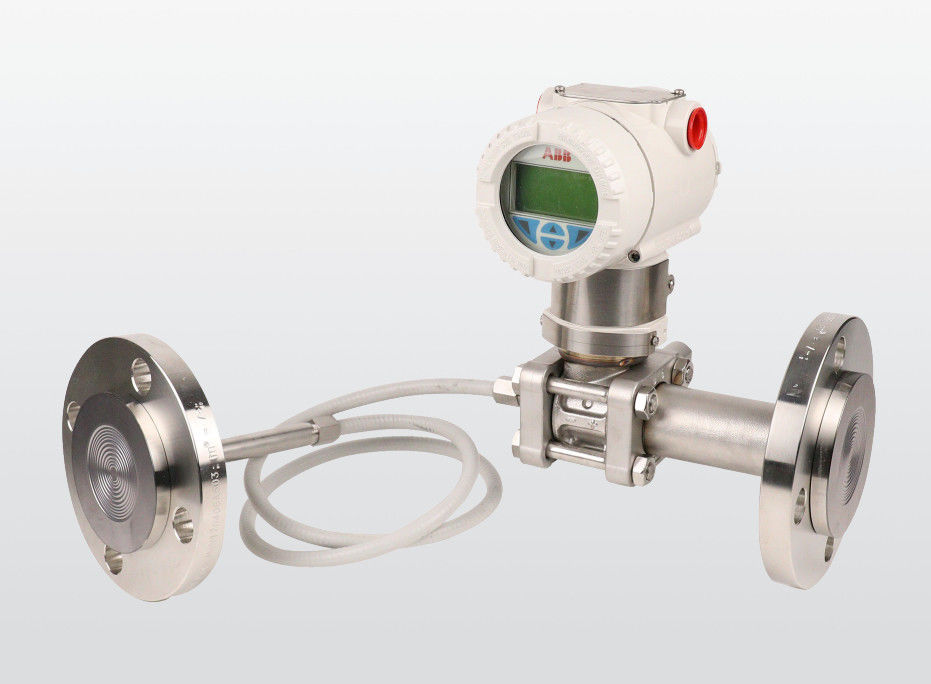

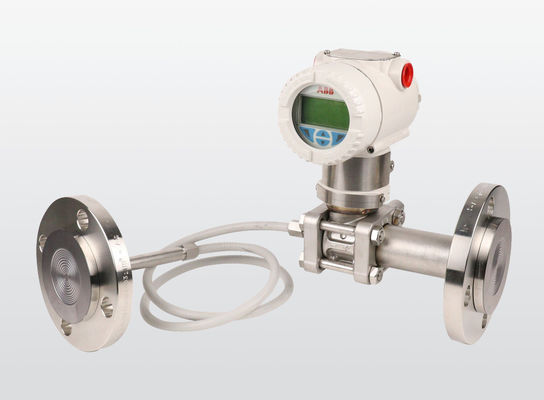

Los modelos detallados en esta hoja de datos se aplican a aquellos transmisores que incluyen uno o dos sellos remotos conectados a través de un capilar al sensor del transmisor. Dependiendo del código de pedido seleccionado, están disponibles los siguientes modelos: a) modelo 266DRH que permite una medición diferencial utilizando • dos sellos remotos del mismo tipo y tamaño o • un sello de montaje directo en el lado positivo y un sello remoto en el lado negativo, del mismo tipo y tamaño o • un sello remoto en el lado positivo y una conexión roscada estándar directa de 1/4 pulg. – 18 NPT en brida o 1/2 pulg. – 14 NPT a través de un adaptador, para la pata húmeda o seca en el lado negativo opuesto al sello, o • un sello de montaje directo en el lado positivo y una conexión roscada estándar directa de 1/4 pulg. – 18 NPT en brida o 1/2 pulg. – 14 NPT a través de un adaptador, para la pata húmeda o seca en el lado negativo. b) los modelos 266HRH o 266NRH tienen el sello remoto o de montaje directo en el lado positivo y el usuario puede seleccionar el código adecuado para tener la referencia a presión atmosférica o de vacío respectivamente para la medición manométrica o absoluta. El sello de montaje directo es integral al transductor mediante una conexión capilar corta dentro de un tubo rígido protector. Esta construcción forma un conjunto único independiente adecuado para ser montado al proceso mediante las instalaciones de montaje del sello(s). Todos los datos se aplican a características idénticas de los dos lados cuando el transmisor es diferencial con dos sellos.

Límites de presión
