Bently Nevada 3500/92 Gateway de comunicación 3500/92-02-01-00 3500/92-03-01-00 136180-1 136188-01 133323-01

Descripción

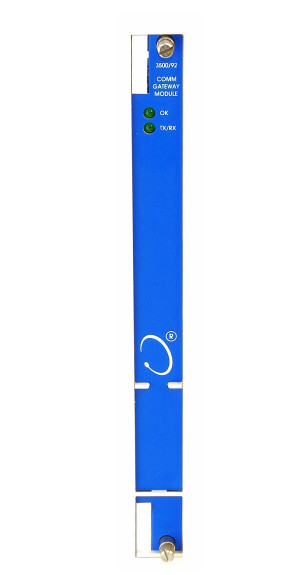

El módulo Gateway de comunicación 3500/92 proporciona amplias capacidades de comunicación de todos los valores y estados monitoreados del rack para la integración con el control de procesos y otros sistemas de automatización utilizando capacidades de comunicación Ethernet TCP/IP y serie (RS232/RS422/RS485). También permite las comunicaciones Ethernet con el software de configuración de rack 3500 y el software de adquisición de datos.

Los protocolos compatibles incluyen:

Protocolo Modicon Modbus (a través de comunicaciones serie)

Protocolo Modbus/TCP (una variante de Modbus serie utilizada para comunicaciones Ethernet TCP/IP)

Protocolo propietario Bently Nevada (para la comunicación con los paquetes de software de configuración de rack 3500 y adquisición de datos)

El 3500/92 es compatible con las interfaces de comunicación, los protocolos de comunicación y otras características del 3500/90 original, con la excepción de los registros Modbus de valor primario. El 3500/92 ahora tiene una utilidad de registro Modbus configurable, que puede proporcionar la misma funcionalidad que originalmente abordaban los registros Modbus de valor primario.

Información para pedidos

Gateway de comunicación 3500/92 3500/92-AA-BB-CC

A: Tipo de módulo de E/S
01	Módulo de E/S ModbusRS232/RS422
02	Módulo de E/S ModbusRS485
03	Módulo de E/S Ethernet/RS232 Modbus
04	Módulo de E/S Ethernet/RS485 Modbus
B: Tipo de memoria
01	Memoria baja
C: Opción de aprobación de la agencia
00	Ninguna
01	CSA/NRTL/C
02	CSA/ATEX/IECEx

Repuestos

Part Number	Descripción
04425545	Correa de muñeca de conexión a tierra (un solo uso)
137495-01	IC de firmware (banco impar)
137494-01	IC de firmware (banco par)

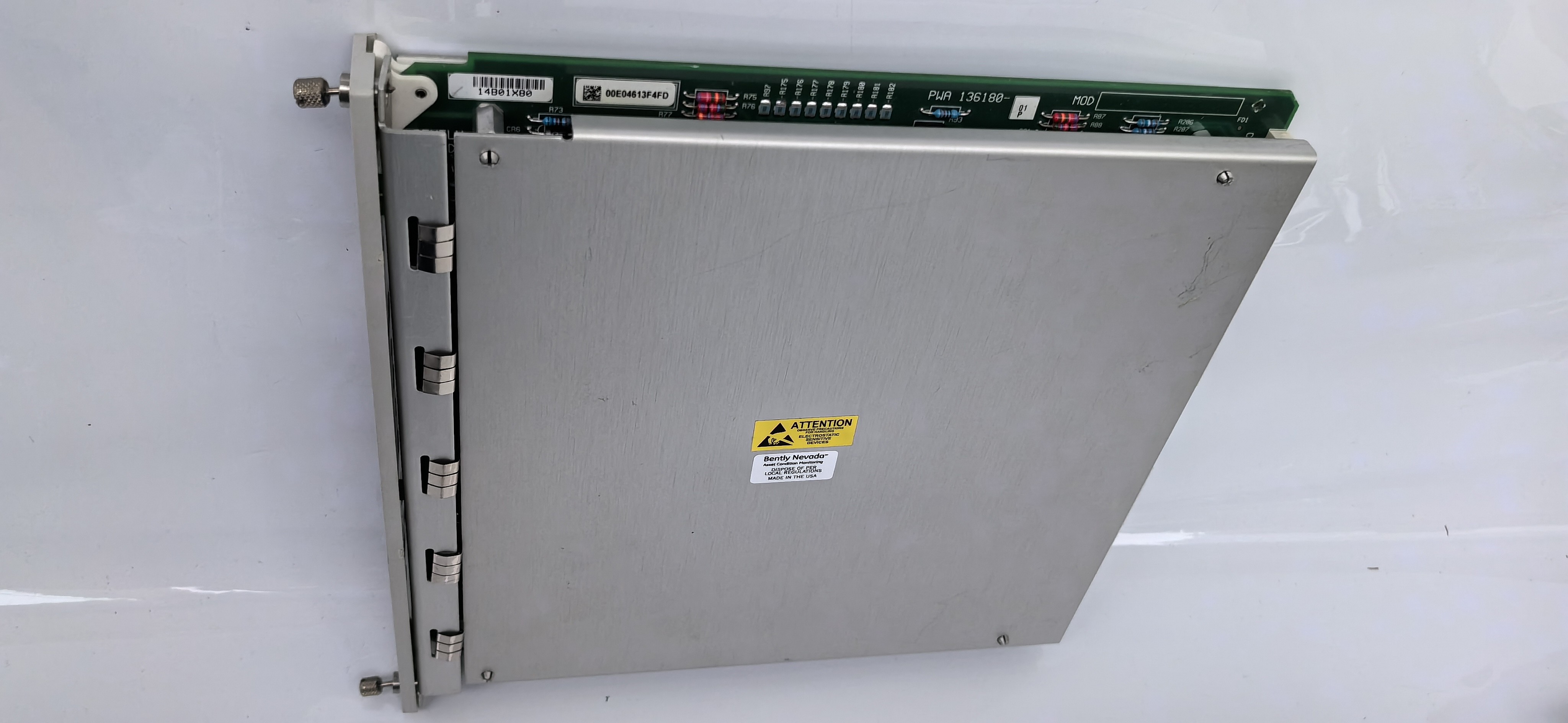

136180-01	Módulo Gateway de comunicación 3500/92.
125736-01	Módulo de E/S ModbusRS232/RS422.

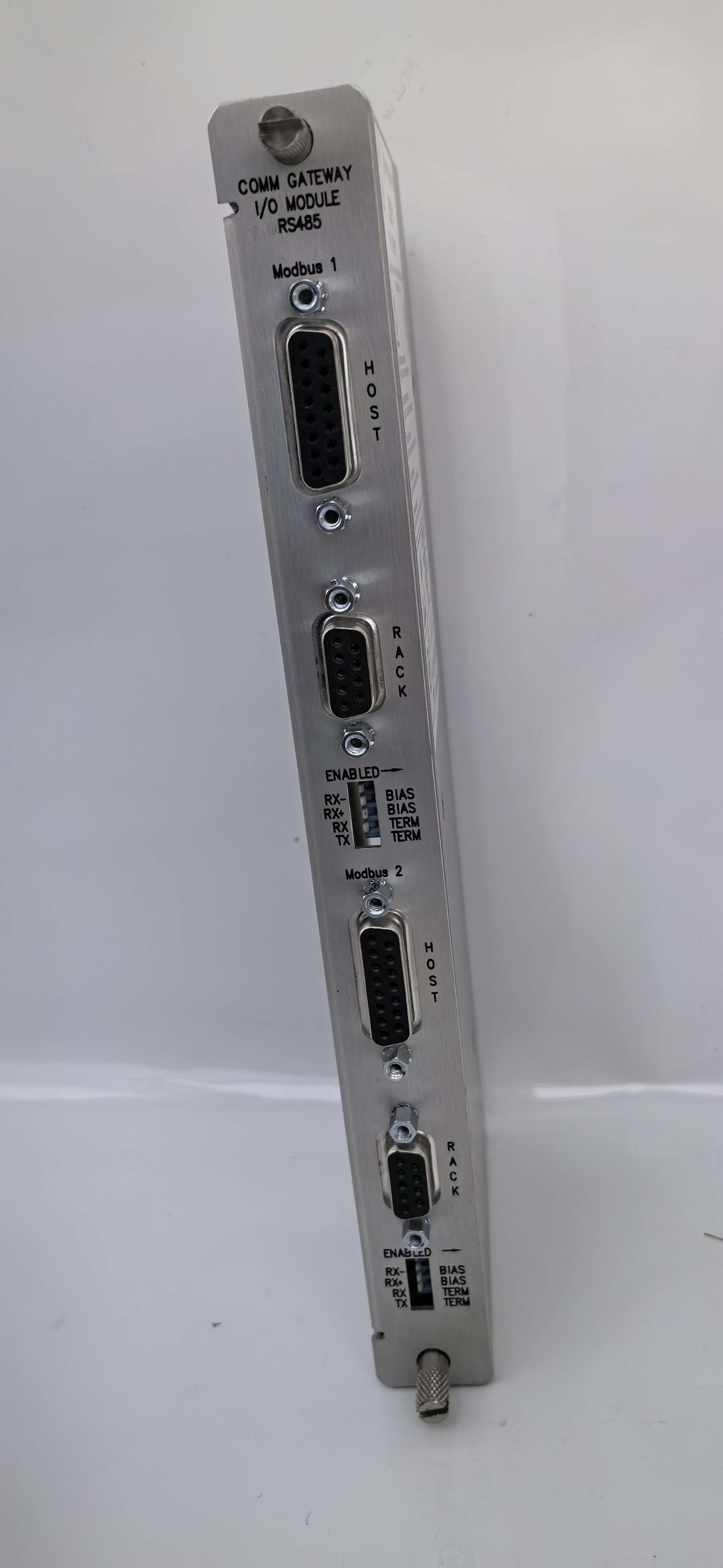

133323-01	1 Módulo de E/S ModbusRS485.

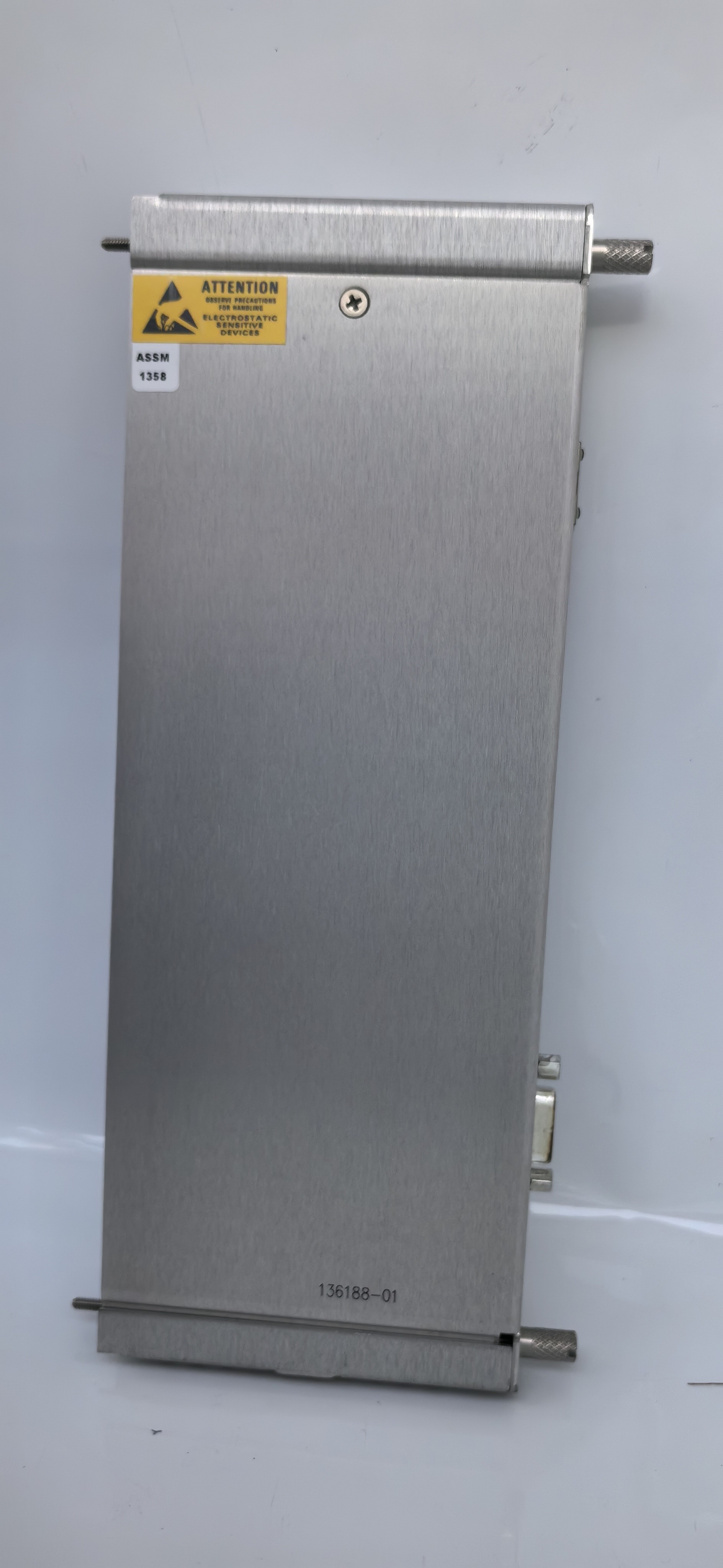

136188-01	Módulo de E/S Ethernet/RS232 Modbus *
136188-02	Módulo de E/S Ethernet/RS485 Modbus *
Manuales_Bently	DVD de documentación técnica internacional

Número de pieza relacionado:

177230-01-01-CN	991-25-50-01-00	330105-02-12-05-02-00
177313-02-02-00	330106-05-30-05-02-00	330105-02-12-05-02-CN
190501-00-00-CN	330106-05-30-05-02-CN	330105-02-12-10-02-00
200151-060-03-00	330106-05-30-10-02-00	330105-02-12-10-02-CN
200152-150-02-10	330106-05-30-10-02-CN	CB2W100-32
200200-05-05-CN	330130-080-00-00	40180-02
330101-00-16-10-02-CN	330130-040-00-00	CB2W100-32
330101-00-25-05-01-CN	330130-040-00-CN	330180-51-CN
330102-00-17-10-02-CN	330130-080-01-00	330180-91-CN
330102-02-12-10-02-00	330130-045-00-CN	330190-085-00-00
330103-00-05-10-01-00	330130-045-01-00	330195-02-12-05-00
330103-00-08-05-02-CN	330130-075-01-CN	330400-01-CN
330103-00-08-05-02-CN	330130-085-00-CN	330400-02-CN
330103-00-12-15-02-CN	330180-51-00	330525-CN
330104-00-06-05-01-CN	330902-02-12-05-02-CN	330901-00-90-10-02-CN
330104-00-08-05-02-CN	330907-05-30-10-02-00	330902-00-30-10-02-00
330930-040-00-00	330130-045-03-00	330130-045-03-CN
330703-000-050-50-12-00	330130-040-01-CN	330104-00-14-10-02-CN
330101-00-30-50-02-00	330703-000-060-10-02-00	330780-90-00
330780-51-00	330104-05-18-10-02-00	330103-00-17-10-02-00
330910-00-11-10-02-00	330930-060-01-00	330130-040-03-00
330910-00-11-10-02-O0	40113-02	330104-12-20-10-02-CN
330101-00-20-10-02-00	330930-045-00-00	3500/15-05-05-00
3500/92-02-01-00	16925-30	3500/15 106M1081-01
330930-040-01-00	178850-CN	330130-080-00-CN
330908-00-20-70-02-CN	330909-00-20-10-02-CN	330902-00-12-10-02-CN
3500/05-02-04-00-00-01	330905-00-18-05-02-CN	3500/33-01-00
330195-02-12-10-00	190501-19-00-CN	3500/40-03-00+3500/04-01-00
330980-71-CN	330103-00-08-10-02-CN	330103-00-13-10-02-CN
330101-00-40-10-02-CN	330130-085-03-CN	330500-03-00
330103-00-05-10-02-CN	330103-00-02-10-02-CN	330130-080-11-CN
330101-00-25-10-02-CN	330101-00-50-10-02-CN	330101-00-40-10-02-CN
330130-040-12-CN	330101-00-20-10-02-CN	330195-02-12-90-CN

RS232 Bently Nevada 3500 Proba de vibración 3500 92 Puerta de comunicación 133323-01 3500/92-02-01-00 0

RS232 Bently Nevada 3500 Proba de vibración 3500 92 Puerta de comunicación 133323-01 3500/92-02-01-00 1

etiqueta:

Lugar de origen:	EE.UU
Nombre de la marca:	Bently Nevada
Certificación:	CE
Número de modelo:	En el caso de las empresas de la Comunidad Europea, el número de empresas de la Comunidad Europea es
El documento:	3500-92.pdf

Cantidad de orden mínima:	1 unidad
Precio:	negotiable
Detalles de empaquetado:	Embalaje de cartón estándar
Tiempo de entrega:	12 a 16 semanas
Condiciones de pago:	T/T
Capacidad de la fuente:	100pcs por mes

Consumo de energía:	5.0 vatios típicos con el módulo de entrada y salida Modbus RS232/ RS422 5.6 vatios típicos con el m	Está bien LED:	Indica cuando el 3500/92 está funcionando correctamente.
Dimensiones:	Las demás partidas de los demás materiales	Peso:	00,44 kg (0,96 libras)
Módulo del monitor:	1 ranura delantera de altura completa	Módulos de E/S:	1 ranura trasera de altura completa
Resaltar:	RS232 sonda de vibración con curvatura de Nevada 3500 , Puerta de enlace de comunicación RS422 3500 92 , Las demás:
