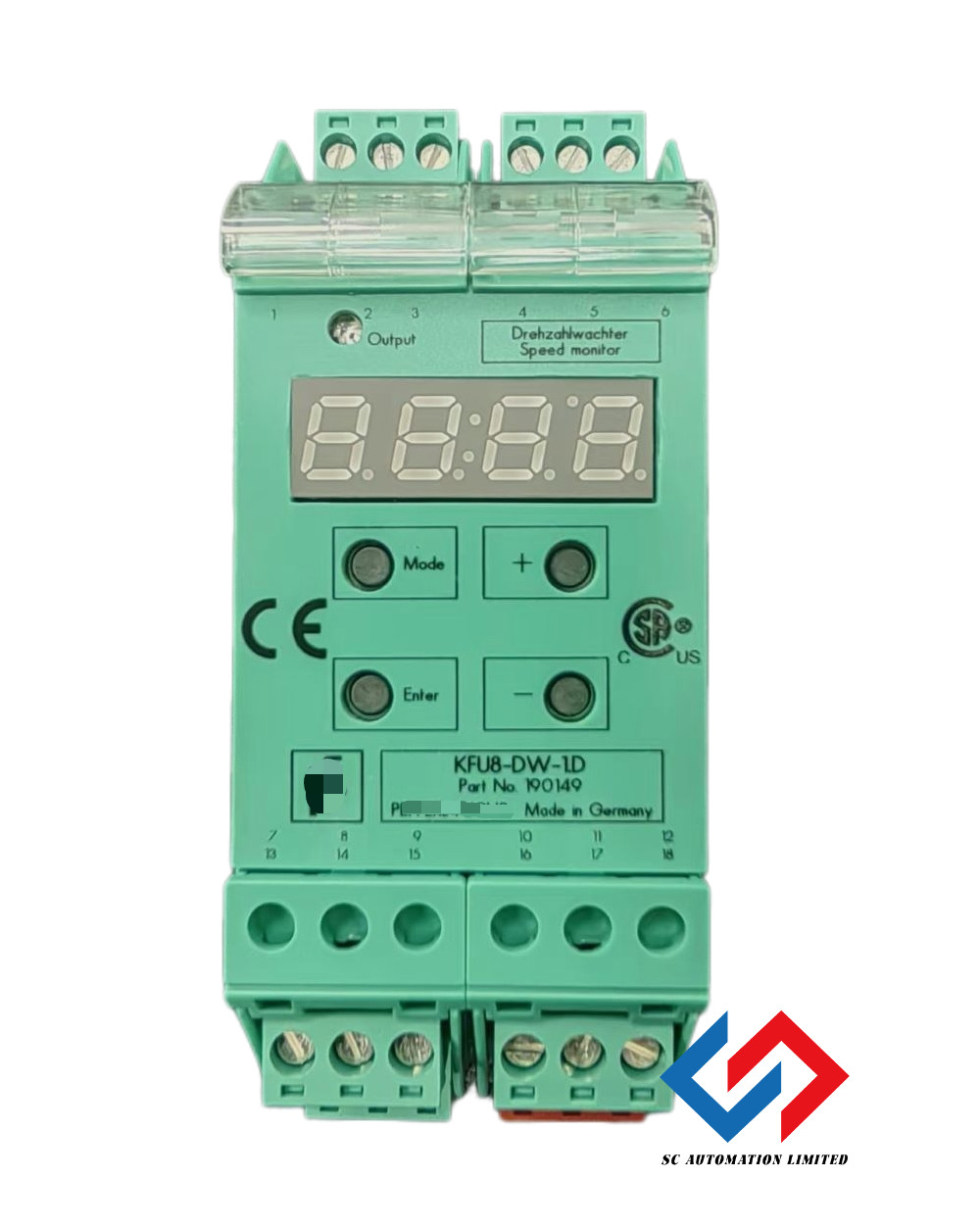

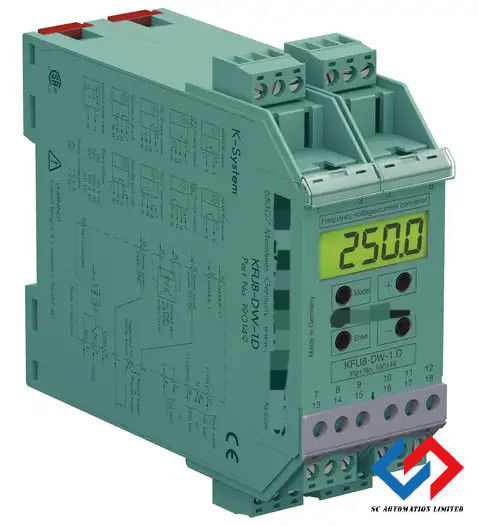

| Parámetros relacionados con la seguridad funcional |
| MTTFd |
|
100 a |
| Suministro |
| Tensión nominal |
Ur |
200 ... 230 V CA; 100 … 130 V CA; 50/60 Hz 20 VCC ... 30 VCC |
| Fusión |
|
fusión externa 4 A |
| Consumo de energía |
|
CA: < 5 VA |
| CC: < 5 W |
| Entrada 1 |
| Conexión |
|
terminales 8-, 9+ |
| Tipos de sensores conectables |
|
Sensores NAMUR según DIN EN 60947-5-6 |
| Tensión de circuito abierto |
|
8.2 V CC |
| Corriente de cortocircuito |
|
6.5 mA |
| Punto de conmutación |
|
1.2 ... 2.1 mA Histéresis de conmutación aprox. 0.2 mA |
| Frecuencia de entrada |
|
0.002 ... 10000 Hz, duración/longitud del pulso: ≥ 20µs |
| Impedancia |
|
1.2 kΩ |
| Entrada 2 |
| Punto de conmutación |
|
alto: 16 ... 30 V CC; máx. 10 mA debido al sumidero de corriente constante integrado; Ri ≅ 3 kΩ |
| bajo: 0 ... 6 V CC |
| Frecuencia de entrada |
|
0.002 ... 40000 Hz, duración/longitud del pulso: ≥ 12µs |
| Conexión |
|
terminales 7+, 13- suministro del sensor |
| terminales 14, 15 entrada NPN/PNP (aislada galvánicamente) |
| Tipos de sensores conectables |
|
Interruptor de proximidad de dos, tres o cuatro hilos, codificador rotatorio incremental o pulsos generados externamente 16 ... 30 V |
| Suministro del sensor |
|
19 ... 28 V CC no estabilizado; ≤ 30 mA protegido contra cortocircuitos |
| Entrada 3 |
| Anulación de inicio |
|
Activación por señal externa 16 ... 30 V o Colocar puente entre los terminales 2/3 o encendiendo la tensión de alimentación (terminal 2 y terminal 3 permanentemente puenteados) |
| Tiempo de retención |
|
0.1 ... 999.9 s (Señal de activación externa) |
| Salida |
| Relé |
|
1 contacto conmutado NA, NC, COM |
| Suministro del sensor |
|
24 V CC ± 10 %, 30 mA, protegido contra cortocircuitos |
| Carga de contacto |
|
250 V CA/2 A/ cos φ ≥ 0.7 |
| 40 V CC/2 A |
| Retraso |
|
≤ 20 ms (incluido el tiempo de cálculo) |
| Vida mecánica |
|
≥ 30.000.000 ciclos de conmutación |
| Características de transferencia |
| Intervalo de cambio |
|
5 ms (Tiempo de procesamiento interno) |
| Retraso de tiempo antes de la disponibilidad |
|
≤ 400 ms |
| Error de medición |
|
0 ... 40000 Hz: ≤ ±0,10% |
| Pantalla: ±1 dígito |
| Función de temporizador |
|
Retardo a la conexión, retardo a la desconexión, disparo único, extensión de pulso |
| Tiempo |
|
0 ... 999.9 s; modo de funcionamiento reversible |
| Conformidad con las normas |
| Compatibilidad electromagnética |
|
según EN 50081-2 / EN 50082-2 |
| Condiciones ambientales |
| Temperatura ambiente |
|
-25 ... 40 °C (-13 ... 104 °F) |
| Temperatura de almacenamiento |
|
-40 ... 85 °C (-40 ... 185 °F) |
| Humedad relativa |
|
máx. 80 %, sin condensación |
| Altitud |
|
0 ... 2000 m |
| Condiciones de funcionamiento |
|
El dispositivo solo debe utilizarse en un área interior. |
| Especificaciones mecánicas |
| Montaje de la conexión |
|
Precaución: Tenga en cuenta que el dispositivo solo puede conectarse a una fuente de alimentación conmutable |
| fuente de alimentación. El interruptor o disyuntor debe ser de fácil acceso e identificarse como el separador del dispositivo. |
| Grado de protección |
|
IP20 |
| Conexión |
|
terminales codificados y extraíbles, sección transversal máxima del núcleo 0.34 ... 2.5 mm2 |
| Tipo de construcción |
|
carcasa de terminal modular en Makrolon, Sistema KF Para uso en el armario de distribución/módulo de armario de distribución |
| Montaje |
|
encaje a presión en carril estándar de 35 mm o fijación con tornillos |
