Φορτίο επαφής

250 V AC/3 A, 150 V DC/0,25 A αντίσταση φορτίου, 60 V DC/1 A αντίσταση φορτίου

Ονομαστική τάση μόνωσης

300 V

Παλμός αντέχει τάση

4 kV

Ηλεκτρική διάρκεια ζωής

≥ 5 x 104 κύκλοι εναλλαγής

Χαμηλή τάση

Οδηγία 2014/35/ΕΕ

Εναρμόνιση των τεχνικών προδιαγραφών2009

Στον βαθμό προστασίας

IEC 60529:2001

Περιγραφή

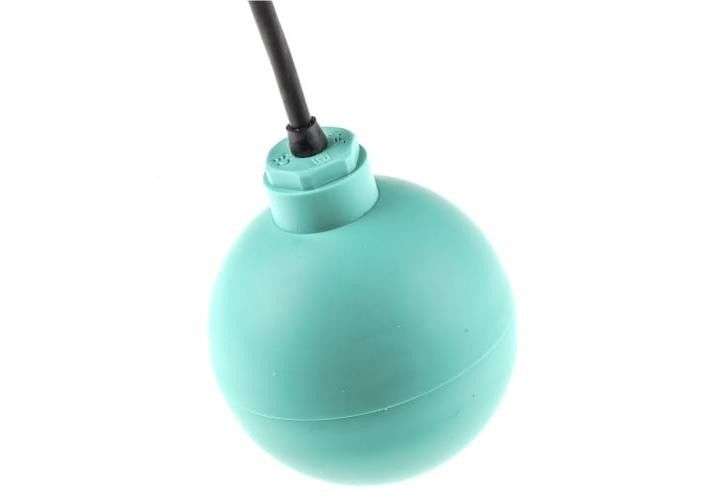

μικροσυνδέτης με σφαίρα διακόπτη, επαφή αλλαγής

Αρχιτεκτονική εξοπλισμού

Η συσκευή αυτή μπορεί να χρησιμοποιείται με οποιοδήποτε διαδοχικό κύκλωμα, εφόσον το κύκλωμα μπορεί να υποστηρίζει τις τιμές ηλεκτρικού κύκλου των στοιχείων διακόπτη.

Όροι εγκατάστασης

Οδηγίες εγκατάστασης

εύρος εφαρμογής και ελάχιστο μήκος μεταξύ τοποθέτησης και πλωτήρας:
≥ 100 mm (4 ίντσες), προτιμάται για καύσιμα, έλαια θέρμανσης, λιπαρά υγρά
τοποθέτηση:
Ο διακόπτης πλωτήρας τοποθετείται από πάνω με μέσο ένα μέτριο βάρος ή ράβδους (π.χ. συνδυασμός διακόπτη πλωτήρα).
Η κλίση του καλωδίου πρέπει πάντα να είναι οριζόντια.

Προϋποθέσεις διαδικασίας

Πίεση διαδικασίας (στατική πίεση)

≤ 2 bar (29 psi) σε θερμοκρασία 20 °C (68 °F)

Σφιχτότητα

≥ 0,6 g/cm3

Θερμοκρασία περιβάλλοντος

5... 70 °C (41... 158 °F)

Θέρμανση αποθήκευσης

-25... 70 °C (-13... 158 °F)

Υψόμετρο

≤ 2000 m πάνω από το MSL

Στον βαθμό προστασίας

Διάκριση IP68

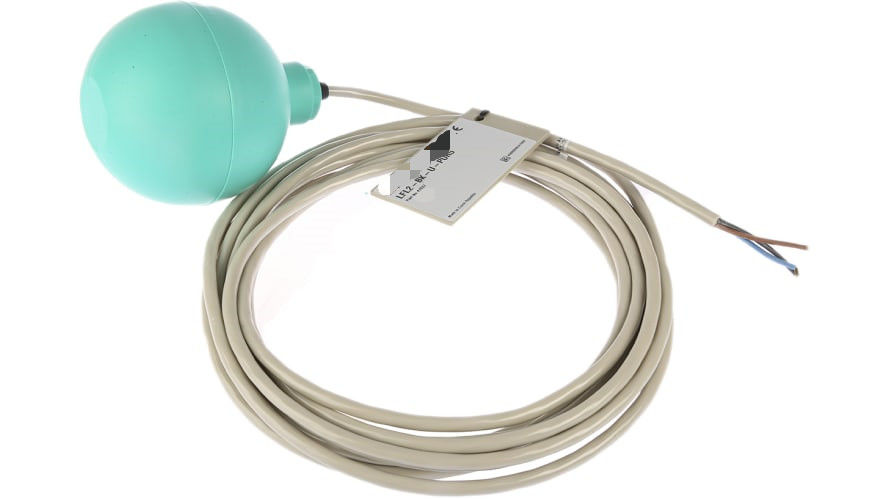

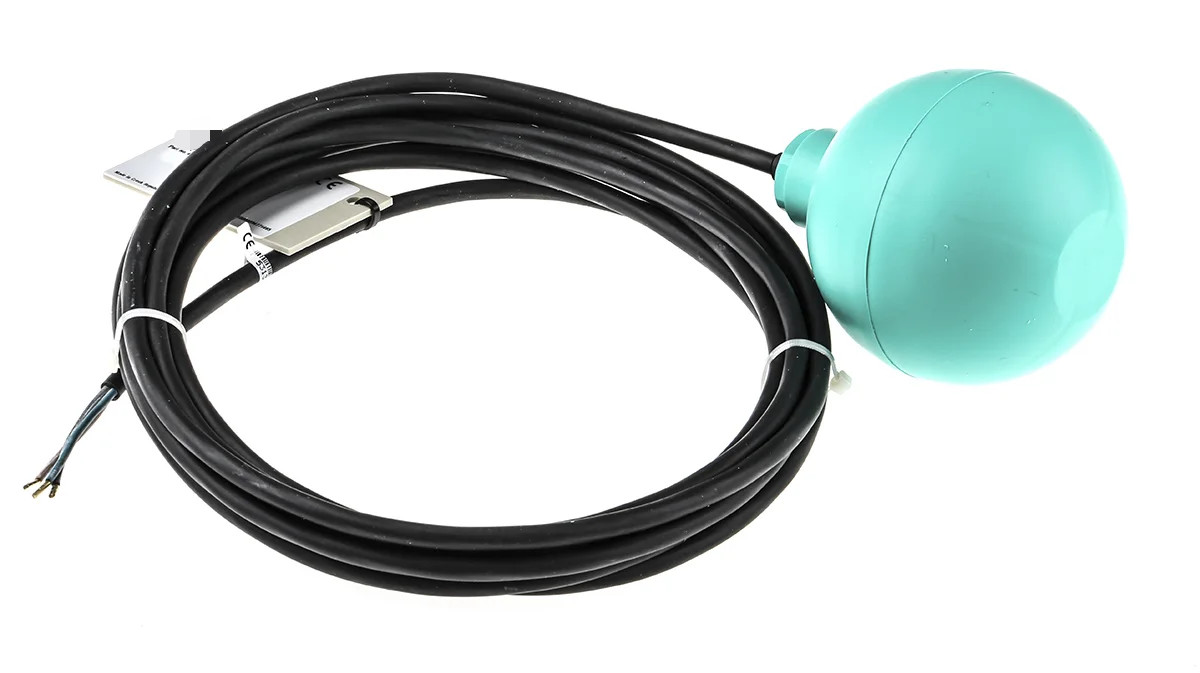

Καλώδιο

Διάρκεια

5 μέτρα

Υλικό

πλωτή: PP (πολυπροπυλένιο)
καλώδιο: PUR, εξαιρετικά ευέλικτο (3 x 0,50 mm2)

Σημείο εναλλαγής

γωνία διακόπτη, μετρούμενη σε σχέση με την οριζόντια:
- ανώτερο σημείο διακόπτη +25° ±10°
- κάτω σημείο διακόπτη -14° ±10°
