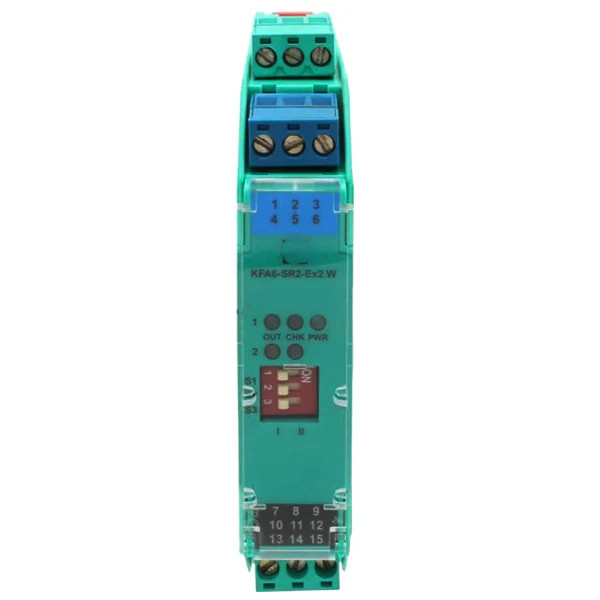

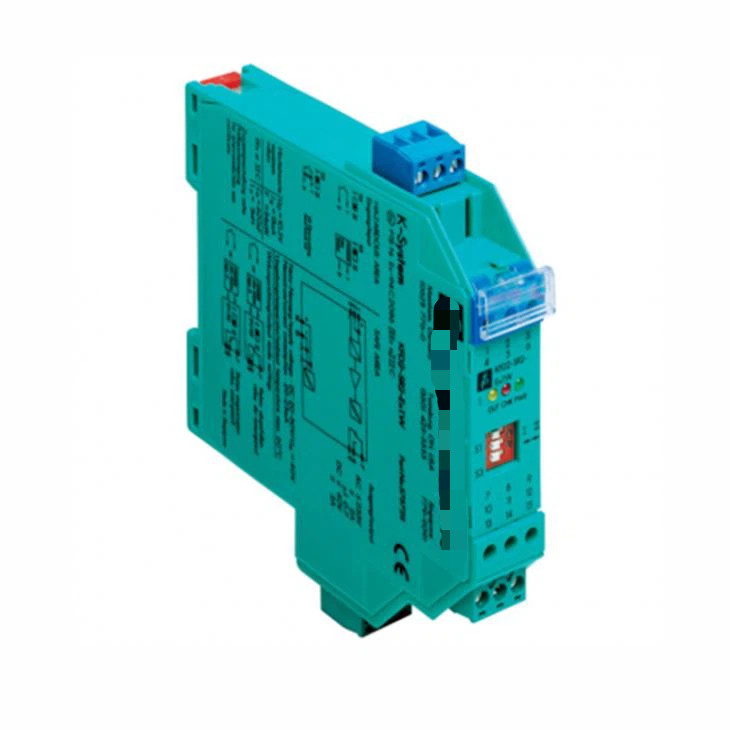

Switch Amplifier KFA6-SR2-Ex2.W

Διπλού καναλιού απομονωμένο φράγμα, τροφοδοσία 230 V AC, Επαφές ξηρής επαφής ή είσοδοι NAMUR, Έξοδος επαφής ρελέ, Ανίχνευση βλάβης γραμμής (LFD), Αναστρέψιμη λειτουργία, Έως SIL 2 σύμφωνα με IEC/EN 61508 / IEC/EN 61511, Πλάτος περιβλήματος: 20 mm, Αριθμός καναλιών: 2-καναλιών, Επίπεδο Ακεραιότητας Ασφάλειας (SIL): SIL 2, Ονομαστική τάση: 207 ... 253 V AC, 45 ... 65 Hz, Συσκευή πεδίου: Αισθητήρας NAMUR, Συσκευή πεδίου [2]: επαφή χωρίς τάση, Ανίχνευση βλάβης γραμμής, Τύπος: 2 x ρελέ (επαφή μεταγωγής), Αναστρέψιμη λειτουργία

Τεχνικά δεδομένα

Γενικές προδιαγραφές
Τύπος σήματος		Ψηφιακή είσοδος
Παράμετροι που σχετίζονται με τη λειτουργική ασφάλεια
Επίπεδο Ακεραιότητας Ασφάλειας (SIL)		SIL 2
Τροφοδοσία
Σύνδεση		τερματικά 14, 15
Ονομαστική τάση		207 ... 253 V AC, 45 ... 65 Hz
Απώλεια ισχύος		1.2 W
Κατανάλωση ισχύος		max. 1.3 W
Είσοδος
Πλευρά σύνδεσης		πλευρά πεδίου
Σύνδεση		τερματικά 1+, 2+, 3-; 4+, 5+, 6-
Ονομαστικές τιμές		σύμφωνα με EN 60947-5-6 (NAMUR)
Τάση ανοικτού κυκλώματος/ρεύμα βραχυκυκλώματος		περίπου 8 V DC / περίπου 8 mA
Σημείο μεταγωγής/υστέρηση μεταγωγής		1.2 ... 2.1 mA / περίπου 0.2 mA
Ανίχνευση βλάβης γραμμής		θραύση I ≤ 0.1 mA , βραχυκύκλωμα I > 6 mA
Αναλογία παλμού/παύσης		min. 20 ms / min. 20 ms
Έξοδος
Πλευρά σύνδεσης		πλευρά ελέγχου
Σύνδεση		έξοδος I: τερματικά 7, 8, 9 ; έξοδος II: τερματικά 10, 11, 12
Έξοδος I, II		σήμα ; ρελέ
Φόρτιση επαφής		253 V AC/2 A/cos φ > 0.7; 126.5 V AC/4 A/cos φ > 0.7; 40 V DC/2 A resistive load
Καθυστέρηση ενεργοποίησης/απενεργοποίησης		περίπου 20 ms / περίπου 20 ms
Μηχανική διάρκεια ζωής		107 κύκλοι μεταγωγής
Χαρακτηριστικά μεταφοράς
Συχνότητα μεταγωγής		≤ 10 Hz
Γαλβανική απομόνωση
Είσοδος/Έξοδος		ενισχυμένη μόνωση σύμφωνα με IEC/EN 61010-1, ονομαστική τάση μόνωσης 300 Veff
Είσοδος/τροφοδοσία		ενισχυμένη μόνωση σύμφωνα με IEC/EN 61010-1, ονομαστική τάση μόνωσης 300 Veff
Έξοδος/τροφοδοσία		ενισχυμένη μόνωση σύμφωνα με IEC/EN 61010-1, ονομαστική τάση μόνωσης 300 Veff
Έξοδος/Έξοδος		ενισχυμένη μόνωση σύμφωνα με IEC/EN 61010-1, ονομαστική τάση μόνωσης 300 Veff
Ενδείξεις/ρυθμίσεις
Στοιχεία οθόνης		LED
Επισήμανση		χώρος για επισήμανση στο μπροστινό μέρος
Συμμόρφωση με την οδηγία
Ηλεκτρομαγνητική συμβατότητα
	Οδηγία 2014/30/ΕΕ	EN 61326-1:2013 (βιομηχανικές τοποθεσίες)
Χαμηλή τάση
	Οδηγία 2014/35/ΕΕ	EN 61010-1:2010
Συμμόρφωση
Ηλεκτρομαγνητική συμβατότητα		NE 21:2006
Βαθμός προστασίας		IEC 60529:2001
Είσοδος		EN 60947-5-6:2000
Περιβαλλοντικές συνθήκες
Θερμοκρασία περιβάλλοντος		-20 ... 60 °C (-4 ... 140 °F)
Μηχανικές προδιαγραφές
Βαθμός προστασίας		IP20
Σύνδεση		τερματικά βιδών
Μάζα		περίπου 150 g
Διαστάσεις		20 x 119 x 115 mm (0.8 x 4.7 x 4.5 inch) (Π x Υ x Β) , τύπος περιβλήματος B2
	Ύψος	119 mm
	Πλάτος	20 mm
	Βάθος	115 mm
Τοποθέτηση		σε ράγα DIN 35 mm σύμφωνα με EN 60715:2001
Δεδομένα για εφαρμογή σε σχέση με επικίνδυνες περιοχές
Πιστοποιητικό εξέτασης τύπου ΕΕ		PTB 00 ATEX 2081
	Σήμανση	II (1)G [Ex ia Ga] IIC II (1)D [Ex ia Da] IIIC I (M1) [Ex ia Ma] I
	Είσοδος	Ex ia
	Τάση	10.6 V
	Ρεύμα	19.1 mA
	Ισχύς	51 mW (γραμμικό χαρακτηριστικό)
Τροφοδοσία
	Μέγιστη ασφαλής τάση	253 V AC (Προσοχή! Το Um δεν είναι ονομαστική τάση.)
Έξοδος
	Φόρτιση επαφής	253 V AC/2 A/cos φ > 0.7; 126.5 V AC/4 A/cos φ > 0.7; 40 V DC/2 A resistive load
	Μέγιστη ασφαλής τάση	253 V AC (Προσοχή! Η ονομαστική τάση μπορεί να είναι χαμηλότερη.)
Γαλβανική απομόνωση
	Είσοδος/είσοδος	δεν είναι διαθέσιμο
	Είσοδος/Έξοδος	ασφαλής ηλεκτρική απομόνωση σύμφωνα με IEC/EN 60079-11, τιμή αιχμής τάσης 375 V
	Είσοδος/τροφοδοσία	ασφαλής ηλεκτρική απομόνωση σύμφωνα με IEC/EN 60079-11, τιμή αιχμής τάσης 375 V
Συμμόρφωση με την οδηγία
	Οδηγία 2014/34/ΕΕ	EN IEC 60079-0:2018+AC:2020 , EN 60079-11:2012
Διεθνείς εγκρίσεις
Έγκριση FM
	Σχέδιο ελέγχου	116-0035
Έγκριση UL
	Σχέδιο ελέγχου	116-0145
Έγκριση CSA
	Σχέδιο ελέγχου	116-0047
Έγκριση IECEx
	Πιστοποιητικό IECEx	IECEx PTB 11.0031
	Σήμανση IECEx	[Ex ia Ga] IIC [Ex ia Da] IIIC [Ex ia Ma] I

Σχετικά μοντέλα:

KFU8-UFT	KFD0-CS-Ex1.51P
K-HM26-2M-261533	KFD0-CS-Ex2.50P
NBB15-U1-E2	KFD0-CS-Ex2.51P
NBB1,5-5GM25-E2	KFD0-RO-Ex2
NBB1,5-5GM25-E2-V3	KFD0-SCS-Ex1.55
NBB1,5-F79-E0	KFD0-SD2-Ex2.1045
NBB1,5-F79-E2	KFD0-SD2-Ex2.1245
NBB15-U1-Z2	KFD0-TR-Ex1
NBB5-18GM50-E2-V1	KFD0-CC-1
NBB15-30GM30-E2-V1	KFD0-HMS-16
NBB15-30GM50-A2-V1	KFD0-RSH-1.4S.PS2
NBB15-30GM50-E2	KFD0-SD2-EX1.10100
NBB15-30GM50-E2-M	KFD0-SD2-EX1.1045
NBB15-30GM50-E2-V1	KFD2-UT2-1
NBB15-30GM50-E2-V1-M	KFD2-CD-1.32
NBB8-18GM30-E2	KFD2-CD-EX1.32
NBB8-18GM30-E2-V1	KFD2-HMM-16
NBB8-18GM60-A2-V1	KFD2-SH-EX1.T
NJ4-12GK-SN	KFD2-UT2-1
NJ5-18GK-N	KFD2-VR4-EX1.26
NJ5-18GK-N-150	KFU8-UFC-1.D
NJ5-18GM-N	V15-G-2M
NJ8-18GK-N	Z 787
RD0-FB-EX4	Z787.H
RD0-TI-Ex8.FF.*	HIC2031
Z787.F	Z787.H.F

IEC 60529:2001 Αισθητήρες P+F Μετατροπέας ενισχυτή KFA6-SR2-Ex2.W 3

IEC 60529:2001 Αισθητήρες P+F Μετατροπέας ενισχυτή KFA6-SR2-Ex2.W 4

IEC 60529:2001 Αισθητήρες P+F Μετατροπέας ενισχυτή KFA6-SR2-Ex2.W 5

ετικέτα:

Τόπος καταγωγής:	Γερμανία
Μάρκα:	P+F
Πιστοποίηση:	PTB 00 ATEX 2081
Αριθμό μοντέλου:	ΚΦΑ6-SR2-EX2.W

Ποσότητα παραγγελίας min:	1 Τεμάχιο
Τιμή:	negotiable
Συσκευασία λεπτομέρειες:	Τυπική συσκευασία χαρτοκιβωτίων
Χρόνος παράδοσης:	κατόπιν αιτήματος
Όροι πληρωμής:	T/T
Δυνατότητα προσφοράς:	100pcs το μήνα

Τύπος σήματος:	Ψηφιακή είσοδος	Σύνδεση εφοδιασμού:	Τερματικοί σταθμοί 14, 15
Επίπεδο ακεραιότητας ασφαλείας (SIL):	SIL 2	Βαθμός προστασίας:	IEC 60529:2001
Στοιχεία οθόνης:	Λυχνίες	ηλεκτρομαγνητική συμβατότητα:	ΝΕ 21:2006
Θερμοκρασία περιβάλλοντος:	-20... 60 °C (-4... 140 °F)	Διαστάσεις:	20 x 119 x 115 mm (0,8 x 4,7 x 4,5 ίντσες) (W x H x D), τύπου στερέωσης Β2
Επισημαίνω:	Δορυφόροι IEC 60529:2001 P+F , Αισθητήρες P+F 253 VAC , ΚΦΑ6-SR2-EX2.W
