| Τόπος καταγωγής: | Γερμανία |
|---|---|
| Μάρκα: | P+F |
| Πιστοποίηση: | CE |

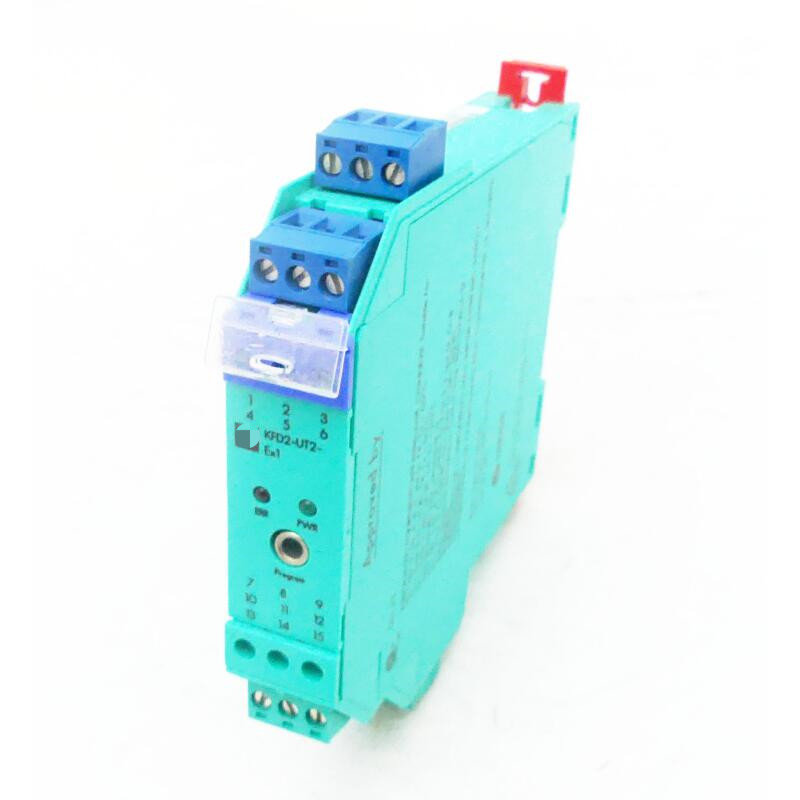

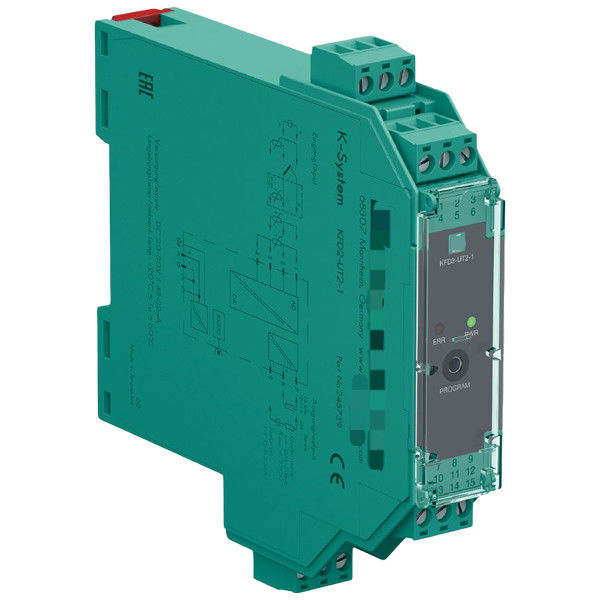

| Αριθμό μοντέλου: | ΚΠΔ2-UT2-1 |
| Ποσότητα παραγγελίας min: | 1 Τεμάχιο |
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | Τυπική συσκευασία χαρτοκιβωτίων |
| Χρόνος παράδοσης: | κατόπιν αιτήματος |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100pcs το μήνα |
| Τιτλοφόρηση: | χώρος για την επισήμανση στο μπροστινό μέρος | Επίπεδο ακεραιότητας ασφαλείας (SIL): | SIL 2 |
|---|---|---|---|
| Βαθμός προστασίας: | IEC 60529:2001 | Σύνδεση εφοδιασμού: | τερματικά 14+, 15 ή μονάδα τροφοδοσίας ισχύος/τροχιά ισχύος |
| Θερμοκρασία περιβάλλοντος: | -20... 60 °C (-4... 140 °F) | Διαστάσεις: | 20 x 119 x 115 mm (0,8 x 4,7 x 4,5 ίντσες) (W x H x D), τύπου στερέωσης Β2 |
| Επισημαίνω: | Τερματικά 14 Παγκόσμιος μετατροπέας θερμοκρασίας,Τερματικά 15 Παγκόσμιος μετατροπέας θερμοκρασίας,ΚΠΔ2-UT2-1 |
||
Συσκευή διαμόρφωσης σήματος 1 καναλιού, τροφοδοσία 24 V DC (Power Rail), Θερμοστοιχείο, RTD, ποτενσιόμετρο ή είσοδος τάσης, Έξοδος ρεύματος 0/4 mA ... 20 mA, Λειτουργία Sink ή source, Διαμορφώσιμο από PACTware, Ανίχνευση βλάβης γραμμής (LFD) και καύσης αισθητήρα, Έως SIL 2 σύμφωνα με IEC/EN 61508 / IEC/EN 61511, Πλάτος περιβλήματος: 20 mm, Αριθμός καναλιών: 1-κανάλι, Επίπεδο Ακεραιότητας Ασφαλείας (SIL): SIL 2, Ονομαστική τάση: 20 ... 30 V DC, Συσκευή πεδίου: θερμόμετρο αντίστασης, Συσκευή πεδίου [2]: Θερμοστοιχείο
Τεχνικά Δεδομένα
|
Γενικές προδιαγραφές |
||
|---|---|---|
|
Τύπος σήματος |
Αναλογική είσοδος |
|
|
Παράμετροι που σχετίζονται με τη λειτουργική ασφάλεια |
||
|
Επίπεδο Ακεραιότητας Ασφαλείας (SIL) |
SIL 2 |
|
|
Τροφοδοσία |
||
|
Σύνδεση |
τερματικά 14+, 15- ή μονάδα τροφοδοσίας/Power Rail |
|
|
Ονομαστική τάση |
20 ... 30 V DC |
|
|
Κυμάτωση |
εντός της ανοχής τροφοδοσίας |
|
|
Διασπορά ισχύος |
≤ 0.98 W |
|
|
Κατανάλωση ισχύος |
max. 0.98 W |
|
|
Διεπαφή |
||
|
Διεπαφή προγραμματισμού |
υποδοχή προγραμματισμού |
|
|
Είσοδος |
||
|
Πλευρά σύνδεσης |
πλευρά πεδίου |
|
|
Σύνδεση |
τερματικά 1, 2, 3, 4 |
|
|
RTD |
τύπου Pt10, Pt50, Pt100, Pt500, Pt1000 (EN 60751: 1995) |
|
|
|
Ρεύμα μέτρησης |
περίπου 200 µA με RTD |
|
|
Τύποι μέτρησης |
2-, 3-, 4-αγωγών σύνδεση |
|
|
Αντίσταση καλωδίου |
max. 50 Ω ανά γραμμή |
|
|
Παρακολούθηση βρόχου μέτρησης |
θραύση αισθητήρα, βραχυκύκλωμα αισθητήρα |
|
Θερμοστοιχεία |
τύπου B, E, J, K, N, R, S, T (IEC 584-1: 1995) |
|
|
|
Αντιστάθμιση ψυχρής επαφής |
εξωτερική και εσωτερική |
|
|
Παρακολούθηση βρόχου μέτρησης |
θραύση αισθητήρα |
|
Ποτενσιόμετρο |
0 ... 20 kΩ (2-αγωγών σύνδεση), 0.8 ... 20 kΩ (3-αγωγών σύνδεση) |
|
|
Τάση |
επιλέξιμη εντός του εύρους -100 ... 100 mV |
|
|
Αντίσταση εισόδου |
≥ 1 MΩ (-100 ... 100 mV) |
|
|
Έξοδος |
||
|
Πλευρά σύνδεσης |
πλευρά ελέγχου |
|
|
Σύνδεση |
έξοδος I: τερματικό 7: source (-), sink (+), τερματικό 8: source (+), τερματικό 9: sink(-) |
|
|
Έξοδος |
Αναλογική έξοδος ρεύματος |
|
|
|
Εύρος ρεύματος |
0 ... 20 mA ή 4 ... 20 mA |
|
|
Σήμα σφάλματος |
downscale 0 ή 2 mA, upscale 21.5 mA (σύμφωνα με NAMUR NE43) |
|
|
Source |
φορτίο 0 ... 550 Ω |
|
|
Sink |
Τάση στα τερματικά 5 ... 30 V. Εάν το ρεύμα παρέχεται από πηγή > 16.5 V, |
|
Χαρακτηριστικά μεταφοράς |
||
|
Απόκλιση |
|
|
|
|
Μετά την βαθμονόμηση |
Pt100: ± (0.06 % της τιμής μέτρησης σε K + 0.1 % του εύρους + 0.1 K (4-αγωγών σύνδεση)) |
|
|
Επίδραση της θερμοκρασίας περιβάλλοντος |
Pt100: ± (0.0015 % της τιμής μέτρησης σε K + 0.006 % του εύρους)/K ΔTamb*) |
|
|
Επίδραση της τάσης τροφοδοσίας |
< 0.01 % του εύρους |
|
|
Επίδραση του φορτίου |
≤ 0.001 % της τιμής εξόδου ανά 100 Ω |
|
Χρόνος αντίδρασης |
χειρότερη περίπτωση (ανίχνευση θραύσης αισθητήρα και/ή βραχυκυκλώματος αισθητήρα ενεργοποιημένη) |
|
|
Γαλβανική απομόνωση |
||
|
Είσοδος/Άλλα κυκλώματα |
βασική μόνωση σύμφωνα με IEC 61010-1, ονομαστική τάση μόνωσης 300 Veff |
|
|
Έξοδος/τροφοδοσία, είσοδος προγραμματισμού |
λειτουργική μόνωση, ονομαστική τάση μόνωσης 50 V AC |
|
|
Ενδείξεις/Ρυθμίσεις |
||
|
Στοιχεία οθόνης |
LED |
|
|
Διαμόρφωση |
μέσω PACTware |
|
|
Επισήμανση |
χώρος για επισήμανση στο μπροστινό μέρος |
|
|
Συμμόρφωση οδηγίας |
||
|
Ηλεκτρομαγνητική συμβατότητα |
|
|
|
|
Οδηγία 2014/30/EU |
EN 61326-1:2013 (βιομηχανικές τοποθεσίες) |
|
Συμμόρφωση |
||
|
Ηλεκτρομαγνητική συμβατότητα |
NE 21:2006 |
|
|
Βαθμός προστασίας |
IEC 60529:2001 |
|
|
Συνθήκες περιβάλλοντος |
||
|
Θερμοκρασία περιβάλλοντος |
-20 ... 60 °C (-4 ... 140 °F) |
|
|
Μηχανικές προδιαγραφές |
||
|
Βαθμός προστασίας |
IP20 |
|
|
Σύνδεση |
τερματικά βιδών |
|
|
Μάζα |
περίπου 130 g |
|
|
Διαστάσεις |
20 x 119 x 115 mm (0.8 x 4.7 x 4.5 inch) (Π x Υ x Β) , τύπος περιβλήματος B2 |
|
|
|
Ύψος |
119 mm |
|
|
Πλάτος |
20 mm |
|
|
Βάθος |
115 mm |
|
Τοποθέτηση |
σε ράγα στήριξης DIN 35 mm σύμφωνα με EN 60715:2001 |
|
