| Lugar de origem: | Indonésia |
|---|---|
| Marca: | P+F |
| Certificação: | CE |

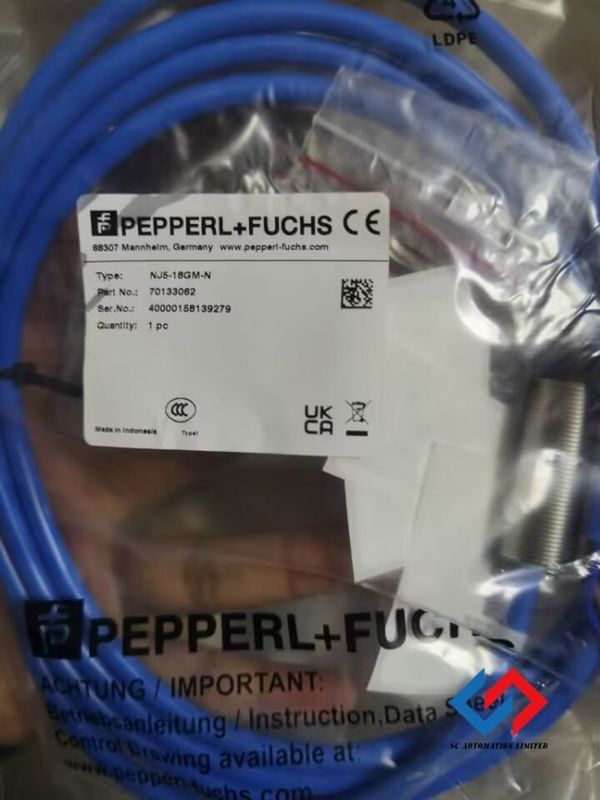

| Número do modelo: | NJ5-18GM-N |
| documento: | 70133062_eng.pdf |
| Quantidade de ordem mínima: | 1 unidade |
| Preço: | negotiable |
| Detalhes da embalagem: | Embalagem padrão de caixa |
| Tempo de entrega: | a pedido |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100pcs por mês |
| Função de comutação: | Normalmente fechado (NC) | Tipo de saída: | Namur |
|---|---|---|---|
| Tensão operacional: | 5... 25 V | Histerese: | 3% |

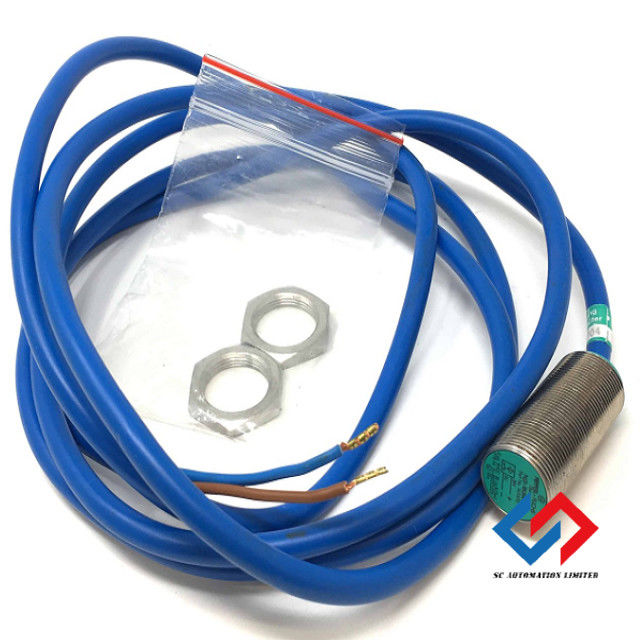

| Tipo de conexão: | Cabo | Comprimento: | 2 m |
| Destacar: | NAMUR Sensor de saída indutivo,NJ5-18GM-N,NJ5-18GM-N Sensor indutivo |
||
Técnico Dados
|
Geral especificações |
||
|
Função de comutação |
|
Normalmente fechado (NF) |
|
Tipo de saída |
|
NAMUR |
|
Distância operacional nominal |
sn |
5 mm |
|
Instalação |
|
Embutido |
|
Distância operacional garantida |
sa |
0 ... 4,05 mm |
|
Fator de redução rAl |
|
0,21 |
|
Fator de redução rCu |
|
0,18 |
|
Fator de redução r304 |
|
0,63 |
|
Tipo de saída |
|
2 fios |
|
Valores nominais |
||
|
Tensão nominal |
Uo |
8,2 V (Ri aprox. 1 kΩ) |
|
Tensão de operação |
UB |
5 ... 25 V |
|
Frequência de comutação |
f |
0 ... 500 Hz |
|
Histerese |
H |
3 % |
|
Consumo de corrente |
|
|
|
Placa de medição não detectada |
|
≥ 3 mA na tensão nominal |
|
Placa de medição detectada |
|
≤ 1 mA na tensão nominal |
|
Funcional segurança relacionado parâmetros |
||
|
Nível de Integridade de Segurança (SIL) |
|
SIL 2 |
|
MTTFd |
|
4566 a |
|
Tempo de missão (TM) |
|
20 a |
|
Cobertura de diagnóstico (DC) |
|
0 % |
|
Conformidade com padrões e diretivas |
||
|
Conformidade com padrões |
|
|
|
NAMUR |
|
EN 60947-5-6:2000 IEC 60947-5-6:1999 |
|
Padrões |
|
EN IEC 60947-5-2 |
|
Aprovações e certificados |
||
|
Aprovação IECEx |
|
|
|
Nível de proteção do equipamento Ga |
|
IECEx PTB 11.0037X |
|
Nível de proteção do equipamento Gb |
|
IECEx PTB 11.0037X |
|
Nível de proteção do equipamento Da |
|
IECEx PTB 11.0037X |
|
Nível de proteção do equipamento Mb |
|
IECEx PTB 11.0037X |
|
Aprovação ATEX |
|
|
|
Nível de proteção do equipamento Ga |
|
PTB 00 ATEX 2048 X |
|
Nível de proteção do equipamento Gb |
|
PTB 00 ATEX 2048 X |
|
Nível de proteção do equipamento Da |
|
PTB 00 ATEX 2048 X |
|
Aprovação UL |
|
|
|
Localização Ordinária |
|
E87056 |
|
Localização Perigosa |
|
E501628 |
|
Desenho de controle |
|
116-0452 |
|
Aprovação CCC |
|
|
|
Localização Perigosa |
|
2020322315002255 |
|
Aprovação CML |
|
sob consulta |
|
ANZEx |
|
18.3018X |
|
Aprovação KCC |
|
|
|
Localização Perigosa |
|
19-AV4BO-0227 |
|
Aprovação Marítima |
|
DNVGL TAA00001A5 |
|
Ambiente condições |
||
|
Temperatura ambiente |
|
-25 ... 100 °C (-13 ... 212 °F) |
|
Mecânico especificações |
||
|
Tipo de conexão |
|
Cabo |
|
Material da carcaça |
|
Aço inoxidável 1.4305 / AISI 303 |
|
Face de detecção |
|
PBT |
|
Grau de proteção |
|
IP66 / IP67 |
|
Cabo |
|
|
|
Diâmetro do cabo |
|
6 mm ± 0,2 mm |
|
Raio de curvatura |
|
> 10 x diâmetro do cabo |
|
Material |
|
PVC |
|
Seção transversal do núcleo |
|
0,75 mm2 |
|
Comprimento |
L |
2 m |
|
Dimensões |
|
|
|
Comprimento |
|
40 mm |
|
Diâmetro |
|
18 mm |
|
Geral informação |
||
|
Uso em áreas perigosas |
|
consulte os manuais de instruções |
![]()
