3500/25 Улучшенный модуль клавиатуры 3500/25-01-01-00 149369-01 125800-01

Name: 149369-01 Система Bently Nevada 3500
Brand: SC Automation Limited
SKU: 3500/25-01-01-00 149369-01 125800-01
Price: 898.00 USD
Availability: InStock

Описание

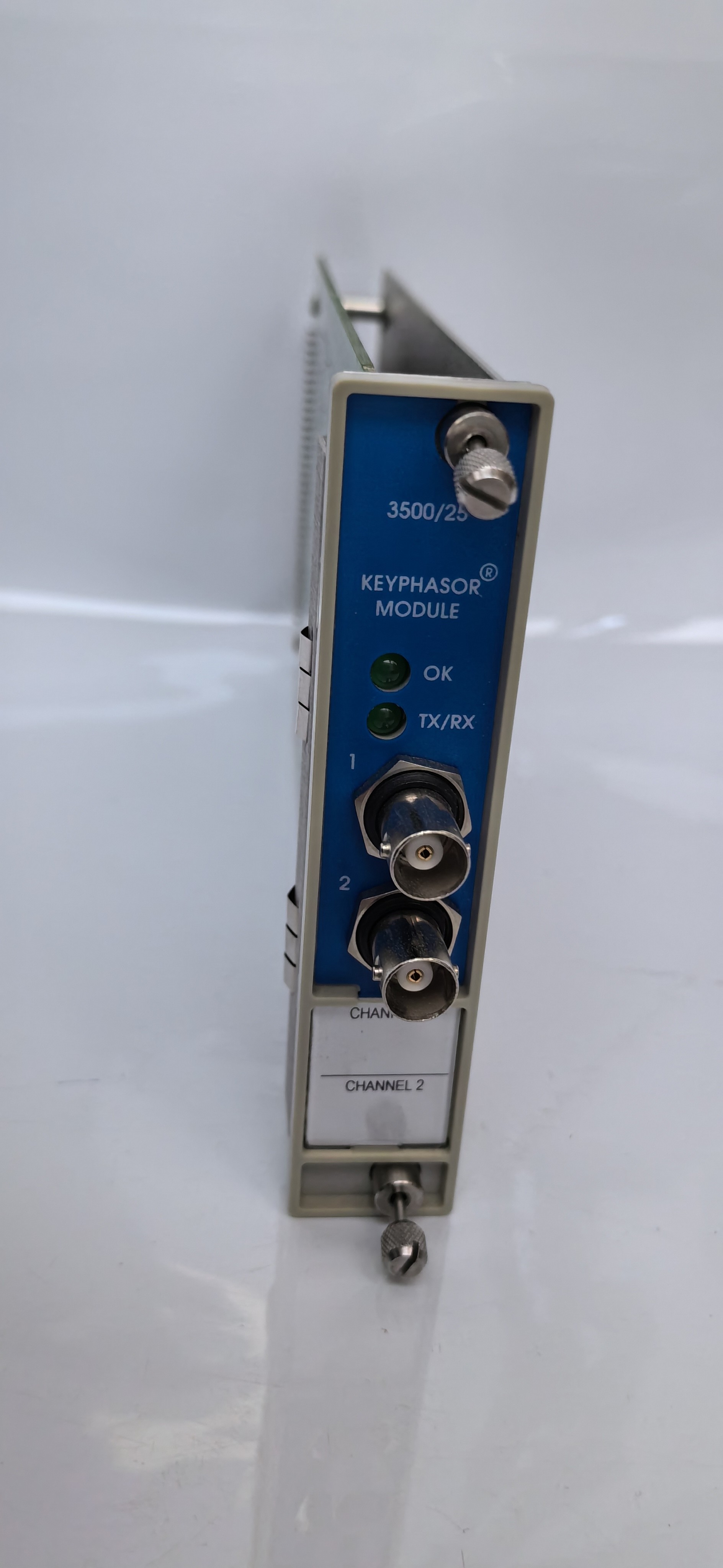

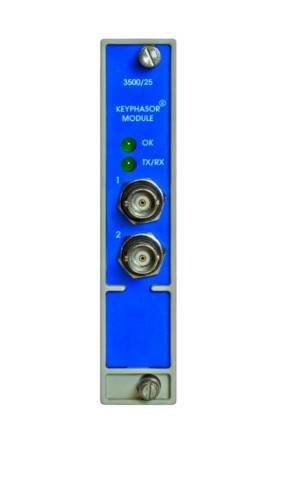

Модуль 3500/25 Enhanced Keyphasor - это двуканальный модуль с половиной высоты, используемый для передачи сигналов Keyphasor модулям монитора в стойке 3500. The module receives input signals from proximity probes or magnetic pickups and converts the signals to digital Keyphasor signals that indicate when the Keyphasor mark on the shaft coincides with the Keyphasor transducerСистема защиты машин 3500 может принимать до четырех сигналов клавиатуры в обычной конфигурации и до восьми сигналов клавиатуры в паре.

Улучшенный модуль клавиатуры - улучшенный 3500 системный модуль.Он предлагает расширенные возможности обработки сигнала Keyphasor по сравнению с предыдущей конструкцией, сохраняя при этом полную совместимость в сторону снижения с точки зрения формы, подходит и работает с существующими модулями Keyphasor для использования

Модуль Keyphasor, PWA 125792-01, полностью заменен обновленным модулем 149369-01.Когда требуется ввод системы Keyphasor для приложений Triple Modular Redundant (TMR)В этой конфигурации модули работают параллельно, чтобы обеспечить как первичный, так и вторичный сигнал Keyphasor другим модулям на стойке.

Информация о заказе

3500/25-AA-BB-CC

A: Количество каналов
01	Одинаковая 2-канальная карта Keyphasor с половиной высоты (заказ на 2-канальные)
02	Две карты Keyphasor с двумя каналами (заказ на четыре канала)
B: Тип модуля В/В
01	/O модуль с внутренними окончаниями
02	Модуль ввода/вывода с внешними окончаниями
03	Внутренний барьер I/O с внутренними окончаниями
04	Изолированный модуль ввода/вывода с внутренними окончаниями (проектирован для использования с магнитными пикапами)
05	Изолированный модуль ввода/вывода Окончания (проектированы для использования с Магнитные пикапы)
C: вариант одобрения агентством
00	Не требуется
01	cNRTLus (класс 1, раздел 2)
02	ATEX/IECEx/CSA (класс 1 зона 2)

Запчасти

149369-01	Усовершенствованный модуль клавиатуры

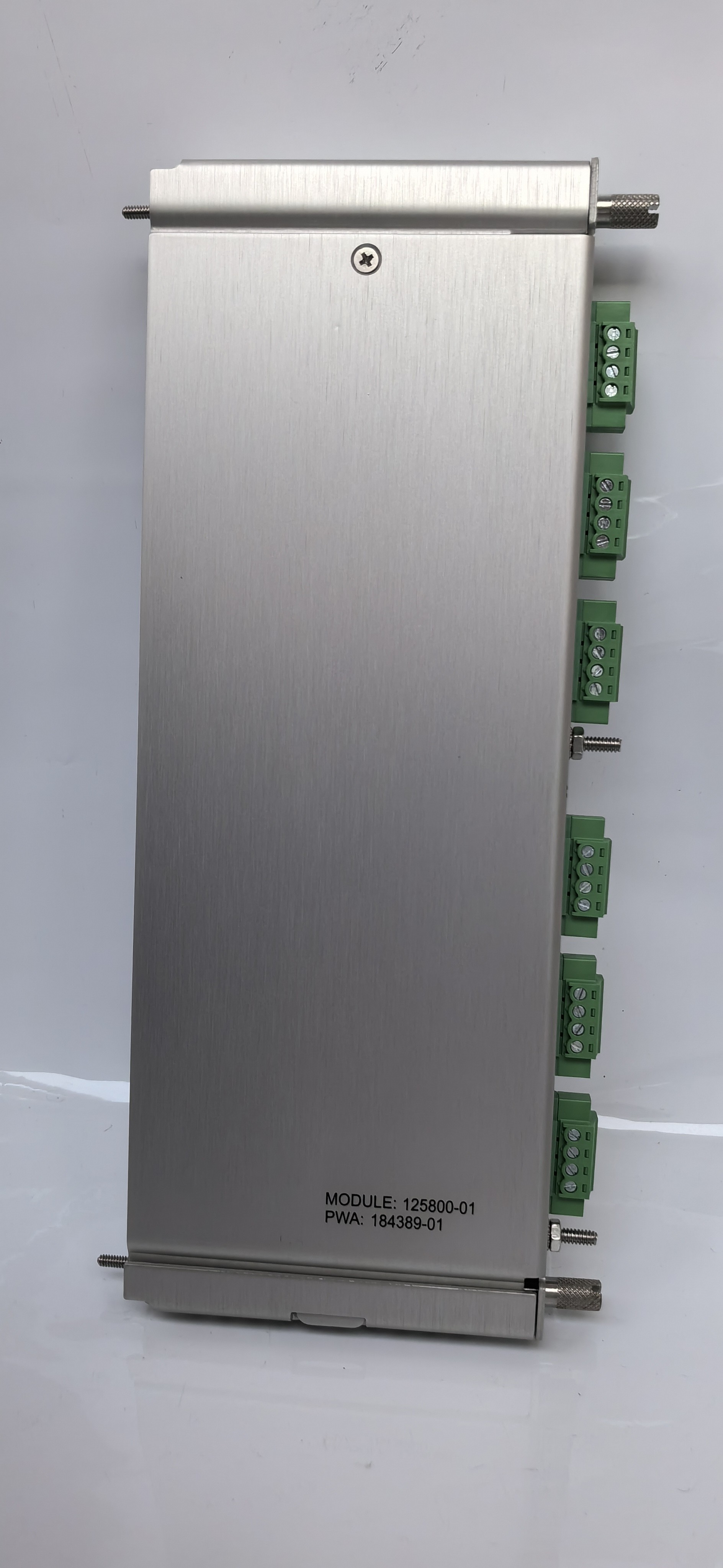

125800-01	Ключевой модуль ввода/вывода (внутренний) Окончания)
125800-02	Изолированный модуль ввода/вывода клавиатуры (Внутренние окончания) (Назначенные для использования с магнитными пикапами)
126648-02	Изолированный модуль ввода/вывода клавиатуры (Внешние окончания) (Проектировано для использования с магнитными Сборщики)
135473-01	Ключевой модуль ввода/вывода (внутренний) Барьеры и внутренние Расторжения.
04425545	Заземляющий запястье (один) Использовать
00580438	Заголовок соединителя, внутренний Прекращение, 4-позиция, зеленый
166M2391	Заголовок соединителя, тип пружины с подталкивающим устройством (альтернатива PN) 00580438)
00502133	Заголовок соединителя, внутренний Окончание, 12-я позиция, синий
129770	Руководство пользователя модуля клавиатуры
131151-01	Полвысота пустая передняя панель Покрытие (количество 1, включая винты)
125388-01	Шасси с половиной высоты
125565-01	Руководство по картам
4300111	Монтажные винты (заказный КТ 3)

Номер соответствующей части:

177230-01-01-CN	991-25-50-01-00	330105-02-12-05-02-00
177313-02-02-00	330106-05-30-05-02-00	330105-02-12-05-02-CN
190501-00-00-CN	330106-05-30-05-02-CN	330105-02-12-10-02-00
200151-060-03-00	330106-05-30-10-02-00	330105-02-12-10-02-CN
200152-150-02-10	330106-05-30-10-02-CN	CB2W100-32
200200-05-05-CN	330130-080-00-00	40180-02
330101-00-16-10-02-CN	330130-040-00-00	CB2W100-32
330101-00-25-05-01-CN	330130-040-00-CN	330180-51-КН
330102-00-17-10-02-CN	330130-080-01-00	330180-91-КН
330102-02-12-10-02-00	330130-045-00-CN	330190-085-00-00
330103-00-05-10-01-00	330130-045-01-00	330195-02-12-05-00
330103-00-08-05-02-CN	330130-075-01-CN	330400-01-CN
330103-00-08-05-02-CN	330130-085-00-CN	330400-02-CN
330103-00-12-15-02-CN	330180-51-00	330525-КН
330104-00-06-05-01-CN	330902-02-12-05-02-CN	330901-00-90-10-02-CN
330104-00-08-05-02-CN	330907-05-30-10-02-00	330902-00-30-10-02-00
330930-040-00-00	330130-045-03-00	330130-045-03-CN
330703-000-050-50-12-00	330130-040-01-CN	330104-00-14-10-02-CN
330101-00-30-50-02-00	330703-000-060-10-02-00	330780-90-00
330780-51-00	330104-05-18-10-02-00	330103-00-17-10-02-00
330910-00-11-10-02-00	330930-060-01-00	330130-040-03-00
330910-00-11-10-02-O0	40113-02	330104-12-20-10-02-CN
330101-00-20-10-02-00	330930-045-00-00	3500/15-05-05-00
3500/92-02-01-00	16925-30	3500/15 106M1081-01
330930-040-01-00	178850-CN	330130-080-00-CN
330908-00-20-70-02-CN	330909-00-20-10-02-CN	330902-00-12-10-02-CN
3500/05-02-04-00-00-01	330905-00-18-05-02-CN	3500/33-01-00
330195-02-12-10-00	190501-19-00-CN	3500/40-03-00+3500/04-01-00
330980-71-КН	330103-00-08-10-02-CN	330103-00-13-10-02-CN
330101-00-40-10-02-CN	330130-085-03-CN	330500-03-00
330103-00-05-10-02-CN	330103-00-02-10-02-CN	330130-080-11-CN
330101-00-25-10-02-CN	330101-00-50-10-02-CN	330101-00-40-10-02-CN
330130-040-12-CN	330101-00-20-10-02-CN	330195-02-12-90-CN

149369-01 Система Bently Nevada 3500 0

149369-01 Система Bently Nevada 3500 1

тег:

Место происхождения:	США
Фирменное наименование:	Bently Nevada
Сертификация:	CE
Номер модели:	3500/25-01-01-00 149369-01 125800-01
Документ:	3500-25 Enhanced Keyphasor ...32.pdf

Количество мин заказа:	1 шт.
Цена:	negotiable
Упаковывая детали:	Стандартная картонная упаковка
Время доставки:	12 - 16 недель
Условия оплаты:	Т/Т
Поставка способности:	100 шт в месяц

Потребляемая мощность:	3.2 Ватты типичные	Входное сопротивление:	21.8 k Ω минимум
Выходной импеданс:	504 Ω максимальная буферизированная выходная импеданция.	Температура хранения:	-40 ° C до +85 ° C (от -40 ° F до +185 ° F)
Влажность:	95%, неконденсирующийся	Размеры:	1190,9 мм х 24,4 мм х 256,5 мм
Масса:	00,34 кг (0,76 фунта)	ROHS:	Директива RoHS 2011/65/ЕС
Выделить:	Анализатор вибраций с изгибом 3500/25 , Ключевой фазор Бентли Невада 149369-01 , Модуль клавиатуры 125800-01
