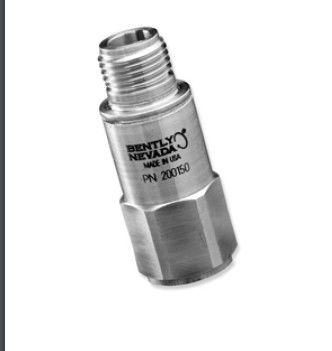

Акселерометры Bently Nevada 200150, 200155 и 200157

Описание

Акселерометры 20015x являются сейсмическими преобразователями общего назначения с широкой полосой частот, устанавливаемыми на корпусе, предназначенными для использования с Trendmaster ProTIM.

Акселерометр 200150 также работает с системой Trendmaster 2000. Акселерометр взаимодействует с модулем flexiTIM 200100 Dual Acceleration to Velocity и модулем TIM (Transducer Interface Module) 89130-01 Acceleration-to-Velocity, а также с мониторами 1900/25 и 1900/27.

Акселерометры 20015x имеют герметичный корпус из нержавеющей стали. Такая конструкция обеспечивает чрезвычайно прочный преобразователь, который хорошо подходит для суровых промышленных условий. Верхний 5-контактный разъем преобразователя позволяет легко устанавливать и снимать соединительный сигнальный кабель. Резьбовое отверстие 3/8-24 в нижней части корпуса датчика подходит для нескольких вариантов монтажа.

Информация для заказа

200150-AA-BB Акселерометр общего назначения Trendmaster 2000 или Trendmaster Pro

A: Вариант монтажного шпильки
00	Монтажная шпилька не предусмотрена
01	Резьба 3/8-24, 2 рамки для клеевого крепления с клеем
02	Шпилька 3/8-24 к 3/8-24 UNF, шестигранная пластина 1-3/8 дюйма
03	Шпилька 3/8-24 к 1/2-20 UNF, шестигранная пластина 1-3/8 дюйма
04	Шпилька 3/8-24 к 1/4 NPT, шестигранная пластина 1-3/8 дюйма
05	Шпилька 3/8-24 к 1/4-28 UNF, шестигранная пластина 1-3/8 дюйма
06	Шпилька 3/8-24 к 1/4 NPT, шестигранная шпилька 3/4 дюйма
07	Шпилька 3/8-24 к 3/8 NPT, шестигранная шпилька 3/4 дюйма
08	Шпилька 3/8-24 к 1/2 NPT, шестигранная шпилька 1 дюйм
09	Шпилька 3/8-24 к 3/4 NPT, шестигранная шпилька 1-1/4 дюйма
10	Шпилька 3/8-24 к 1 NPT, шестигранная шпилька 1-3/8 дюйма
11	Шпилька 3/8-24 к 1-1/4 NPT, шестигранная шпилька 1-3/4 дюйма
12	Шпилька 3/8-24 к 1/4-20 UNC, шестигранная шпилька 3/4 дюйма
13	Шпилька 3/8-24 к 5/16-18 UNC, шестигранная шпилька 3/4 дюйма
14	Шпилька 3/8-24 к 3/8-24 UNF, шестигранная шпилька 3/4 дюйма
15	Шпилька 3/8-24 к 3/8-16 UNC, шестигранная шпилька 3/4 дюйма
16	Шпилька 3/8-24 к 1/2-13 UNC, шестигранная шпилька 3/4 дюйма
17	Шпилька 3/8-24 к 3/8-16 UNC, шестигранная пластина 1-3/8 дюйма
18	Шпилька 3/8-24 к M8x1, шестигранная пластина 1-3/8 дюйма
19	Адаптер Quick-Set XDCR, шестигранная шпилька 1 дюйм
20	Резьба 3/8-24, 1 основание для магнитного крепления
21	Наружный диаметр 3/8-24 к внутреннему диаметру M6x1, шестигранная пластина 1-3/8 дюйма
22	Шпилька 3/8-24 к M8x1.25, шестигранная пластина 1-3/8 дюйма
23	Шпилька 3/8-24 к M16x2.0, шестигранная пластина 1-3/8 дюйма
B: Сертификаты
05	Несколько сертификатов (CSA, ATEX и IECEx)

200151-AA-BB-CC Стандартный кабель интерфейса акселерометра, разъемы с обеих сторон

A: Длина кабеля
20	2,0 метра
40	4,0 метра
60	6,0 метров
B: Вариант брони
02	Синий кабель без брони
03	Синий кабель с броней
C: Соединительная гайка
00	Стандартная соединительная гайка (см. рисунок 9)
02	Нейлоновая соединительная гайка
10	Улучшенная соединительная гайка. Этот вариант обеспечивает лучшее сцепление для затяжки кабеля к акселерометру и предусмотрен с обеих сторон кабеля (см. рисунок 11).

200152-AA-BB Стандартный кабель интерфейса акселерометра, разъем только на стороне акселерометра

A: Длина кабеля
04	4,0 метра
15	15 метров
25	25 метров
B: Соединительная гайка
00	Стандартная соединительная гайка (см. рисунок 10)
10	Улучшенная соединительная гайка. Этот вариант обеспечивает лучшее сцепление для затяжки кабеля к акселерометру и предусмотрен только на стороне акселерометра (см. рисунок 12).

Аксессуары

Номер детали	Описание
164985	Руководство пользователя акселерометров 200150, 200155 и 200157
162411	Руководство пользователя системы Trendmaster
149831	Техническое описание модуля динамического сканирования Trendmaster.
163662	Техническое описание модуля 200200 ProTIM-R
163663	Техническое описание модуля 200250 ProTIM-C.
126709	Руководство по установке Trendmaster 2000 для Windows.
141574-01	Техническое описание модуля flexiTIM 200100 Acceleration-to-Velocity.
137230	Руководство по эксплуатации flexiTIM.
190125	Руководство пользователя вибрационного монитора 1900/25
141485	Техническое описание вибрационного монитора 1900/25.
190127	Руководство пользователя вибрационного монитора 1900/27
141486	Техническое описание вибрационного монитора 1900/27.
141556	Техническое описание модуля интерфейса преобразователя Accel-to-Velocity 89130-01 и 89546-01.
142485-01	Адаптер кабеля корпуса. См. рисунок 13.
141887-01	Адаптер кабеля для трубопровода, одинарный. См. рисунок 14.
141887-02	Адаптер кабеля для трубопровода, двойной. См. рисунок 15.

20 кГц Система мониторинга вибрации Bently Nevada 200150 200155 200157 Ускорители 0

Сопутствующий номер детали:

991-25-50-01-00	330105-02-12-05-02-00
330106-05-30-05-02-00	330105-02-12-05-02-CN
330106-05-30-05-02-CN	330105-02-12-10-02-00
330106-05-30-10-02-00	330105-02-12-10-02-CN
330106-05-30-10-02-CN	CB2W100-32
330130-080-00-00	40180-02
330130-040-00-00	CB2W100-32
330130-040-00-CN	330180-51-CN
330130-080-01-00	330180-91-CN
330130-045-00-CN	330190-085-00-00
330130-045-01-00	330195-02-12-05-00
330130-075-01-CN	330400-01-CN
330130-085-00-CN	330400-02-CN
330180-51-00	330525-CN
330902-02-12-05-02-CN	330901-00-90-10-02-CN
330907-05-30-10-02-00	330902-00-30-10-02-00
330130-045-03-00	330130-045-03-CN
330130-040-01-CN	330104-00-14-10-02-CN
330703-000-060-10-02-00	330780-90-00
330104-05-18-10-02-00	330103-00-17-10-02-00
330930-060-01-00	330130-040-03-00
40113-02	330104-12-20-10-02-CN
330930-045-00-00	3500/15-05-05-00
16925-30	3500/15 106M1081-01
178850-CN	330130-080-00-CN
330909-00-20-10-02-CN	330902-00-12-10-02-CN
330905-00-18-05-02-CN	3500/33-01-00
190501-19-00-CN	3500/40-03-00+3500/04-01-00
330103-00-08-10-02-CN	330103-00-13-10-02-CN
330130-085-03-CN	330500-03-00
330103-00-02-10-02-CN	330130-080-11-CN
330101-00-50-10-02-CN	330101-00-40-10-02-CN
330101-00-20-10-02-CN	330195-02-12-90-CN

20 кГц Система мониторинга вибрации Bently Nevada 200150 200155 200157 Ускорители 1

тег:

Место происхождения:	США
Фирменное наименование:	Bently Nevada
Сертификация:	CE

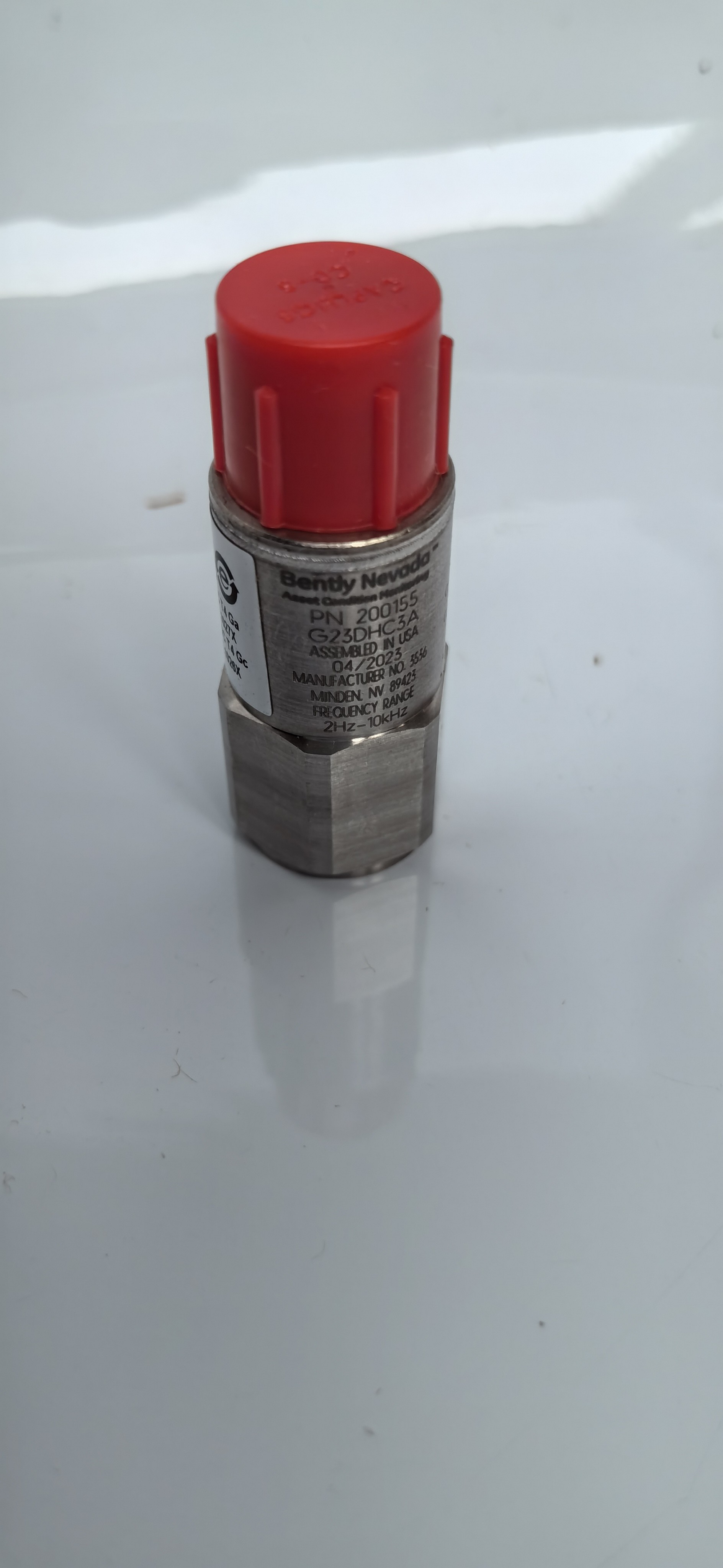

Номер модели:	200155-00-CN
Документ:	200150, 200155 and 200157 A...1).pdf

Количество мин заказа:	1 шт.
Цена:	negotiable
Упаковывая детали:	Стандартная картонная упаковка
Время доставки:	12 - 16 недель
Условия оплаты:	Т/Т
Поставка способности:	100 шт в месяц

Чувствительность @ 80 Гц (± 12%):	10.2 мВ/(м/с2) (100 мВ/г)	Мониторная резонансная частота:	> 20 кГц (> 1200 кп/мин)
Размер:	17.5 мм х 45,7 мм (	Масса:	58 г (2,0 унций), типичный
Монетарная нить:	3/8-24 самка	Устанавливать вращающий момент:	2.7 до 6.8 Н•м (2 до 5 футов•фунтов)
Чувствительный элемент:	Керамика	Ощущение геометрии:	Сдвиг
Выделить:	Система мониторинга вибрации 20 кГц Bently Nevada , Система мониторинга вибраций Bently Nevada 200157 , Бентли
