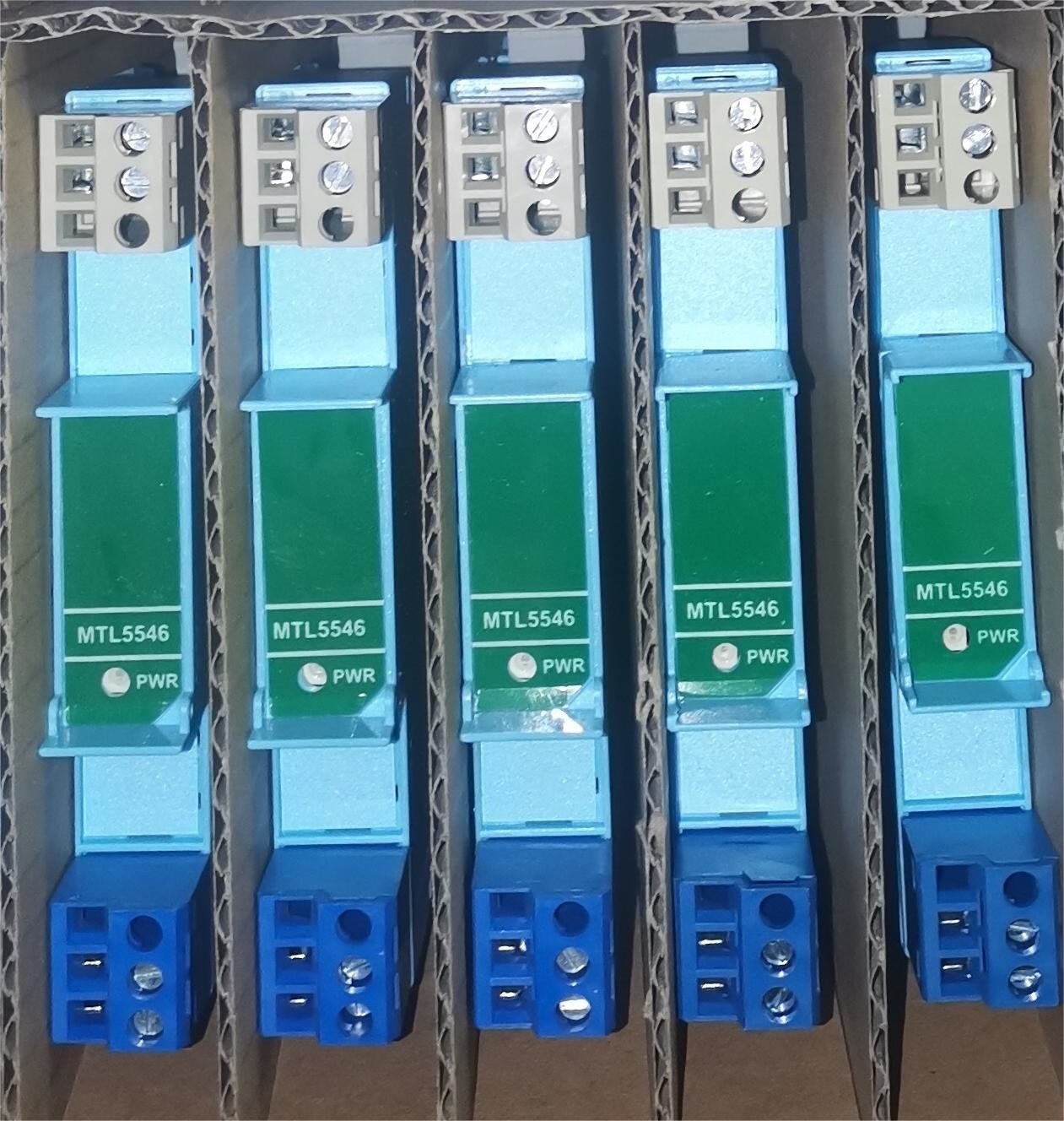

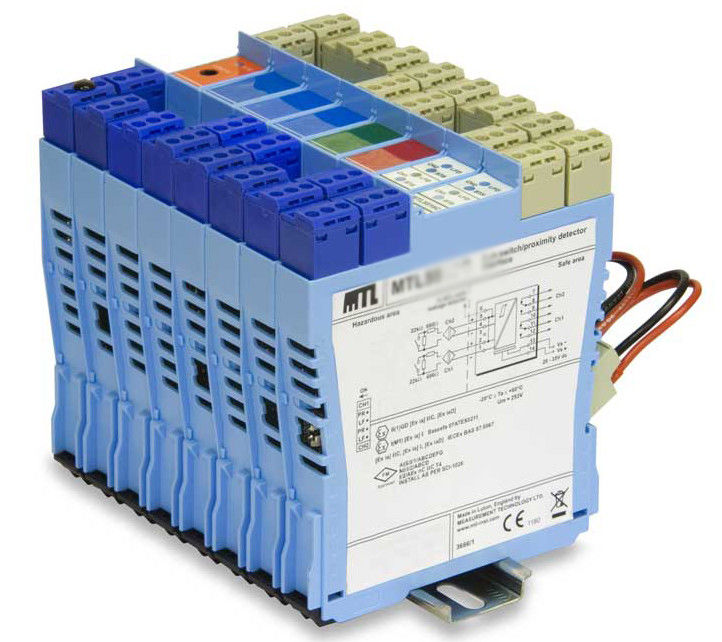

MTL5546 ИЗОЛИРУЮЩИЙ ДРАЙВЕР

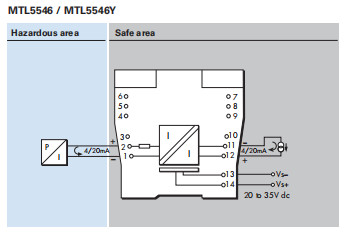

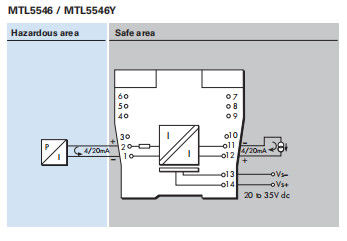

MTLx546 принимает плавающий сигнал 4/20 мА от контроллера безопасной зоны для управления преобразователем ток/давление (или любой другой нагрузкой до 800 Ом) во взрывоопасной зоне. Для позиционеров клапанов HART модуль также обеспечивает двунаправленную передачу сигналов цифровой связи. Контроллеры технологических процессов с функцией обратной связи могут обнаруживать обрывы или короткие замыкания в полевой проводке: если они возникают, ток, потребляемый клеммами, падает до предустановленного уровня. MTL4546C и MTLx546Y очень похожи на MTLx546, за исключением того, что они обеспечивают только обнаружение обрыва цепи (т. е. отсутствие обнаружения короткого замыкания).
СПЕЦИФИКАЦИЯ
Количество каналов
Один
Расположение I/P преобразователя
Зона 0, IIC, T4–6 взрывоопасная зона, если сертифицирована надлежащим образом. Раздел 1, группа A, опасное местоположение
Рабочий диапазон
от 4 до 20 мА
Цифровой сигнал полоса пропускания
от 500 Гц до 10 кГц
Максимальное сопротивление нагрузки
800 Ом (16 В при 20 мА)
Минимальное сопротивление нагрузки
90 Ом (обнаружение короткого замыкания при < 50 Ом)
Выходное сопротивление
> 1 МОм
Возможность выхода за пределы диапазона
Выход за нижний предел = 1 мА
Выход за верхний предел = 24 мА (нагрузка ≤ 520 Ом)
Входной и выходной пульсации < 40 мкА пик-в-пик
Точность передачи
при 20 °CЛучше, чем 20 мкА
Температурный дрейф
< 1,0 мкА/°C
Время отклика
Устанавливается в пределах 200 мкА от конечного значения в течение 100 мс
Поддерживаемые коммуникации
HART
Светодиодный
индикатор Зеленый: индикация питания
Максимальное потребление тока (с 20 мА
сигналами в нагрузку 250 Ом) 35 мА при 24 В пост. тока
Рассеиваемая мощность внутри устройства (с сигналами 20 мА в нагрузку 250 Ом)
0,8 Вт при 24 В
Описание безопасности
Uo =28 В Io =93 мА Po =651 мВт Um = 253 В среднекв. или пост. тока
