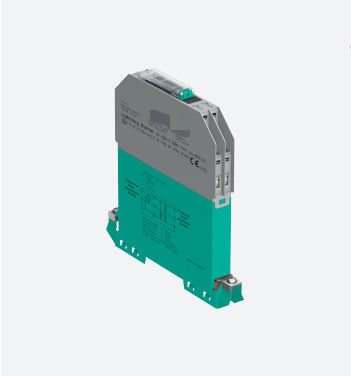

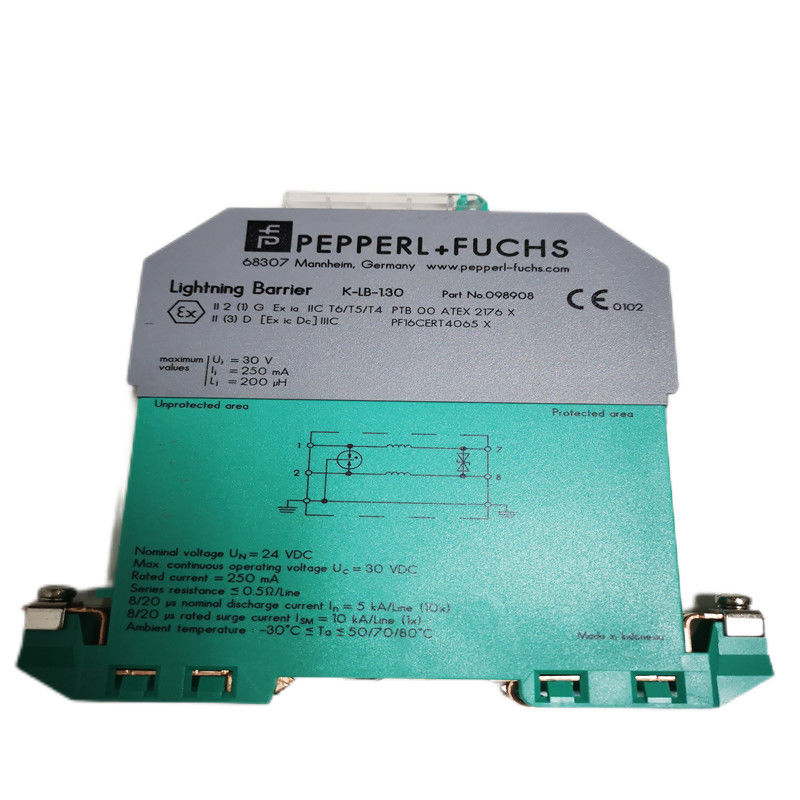

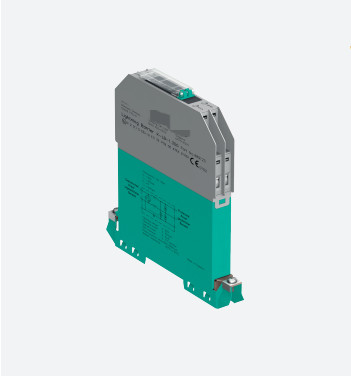

Número de linhas de sinal protegidas

2

Topologia

aterrado

Nível de Integridade de Segurança (SIL)

SIL 3

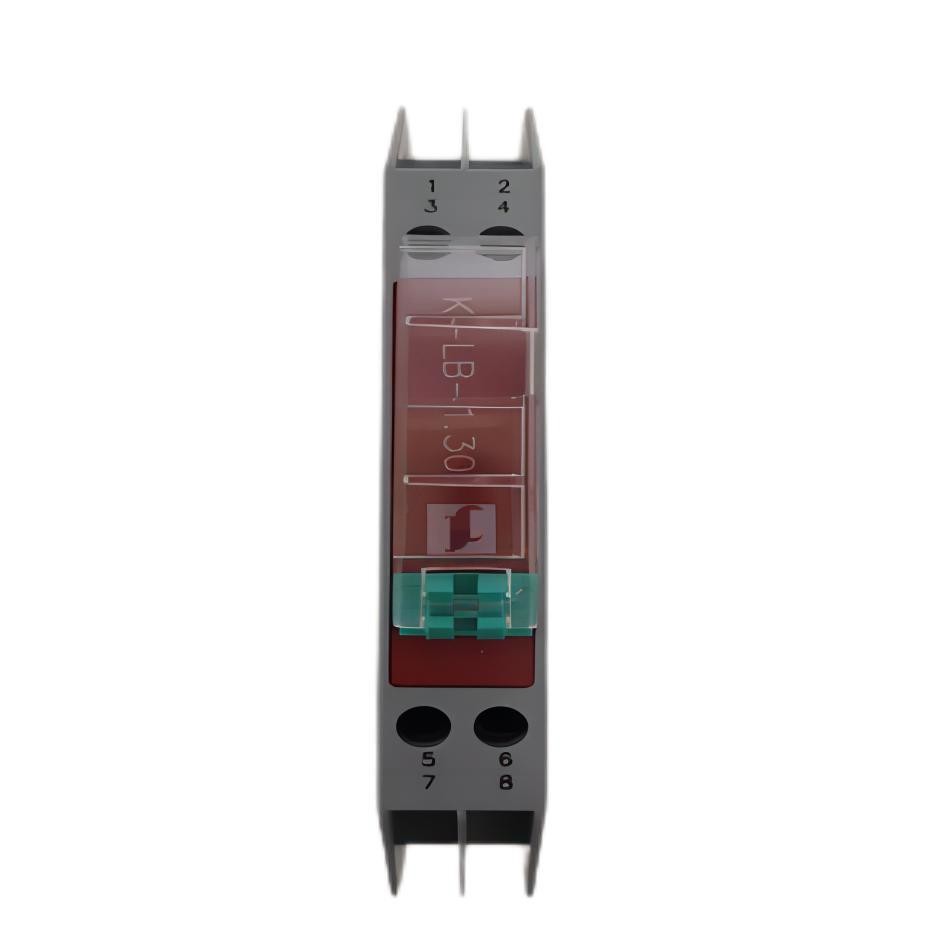

Conexão

área protegida: terminais 7, 8
área não protegida: terminais 1, 2

Corrente nominal

250 mA

Corrente de fuga

< 10 µA a 24 V e 25 °C (77 °F), linha-linha

Tensão nominal

24 V CC

Tensão máxima contínua de operação

30 V CC

Resistência em série

< 0,5 Ω por linha

Classificação de impulso

10 kV/5 kA (categoria C2)
2 kV/2 kA (categoria D1)

Corrente de descarga de impulso (10/350 µs)

2 kA por linha (2x)

Corrente de descarga nominal (8/20 µs)

5 kA por linha (10x)

Corrente de surto nominal (8/20 µs)

10 kA por linha (1x)

Corrente total de descarga (8/20 µs)

20 kA (1x)

Nível de proteção de tensão

máx. 100 V linha-linha para corrente de descarga nominal In
máx. 50 V linha-terra para corrente de descarga nominal In

Tempo de reinicialização do impulso

< 30 ms

Perda de inserção

≤ 0,05 dB, a 0 ... 4 kHz, em sistema de 600 Ω
≤ 3 dB, a 0 ... 174 kHz, em sistema de 100 Ω

Rotulagem

espaço para rotulagem na frente

Grau de proteção

IEC 60529:2013

Dispositivos de proteção contra surtos para baixa tensão

EN 61643-21:2001+A1:2009+A2:2013
IEC 61643-21:2001+A1:2008+A2:2012

Condições de instalação

Local de montagem

interior

Temperatura ambiente

-30 ... 80 °C (-22 ... 176 °F)
Para uso em áreas perigosas, observe o certificado de exame do tipo CE.

Umidade relativa

5 ... 95 %

Grau de proteção

IP20

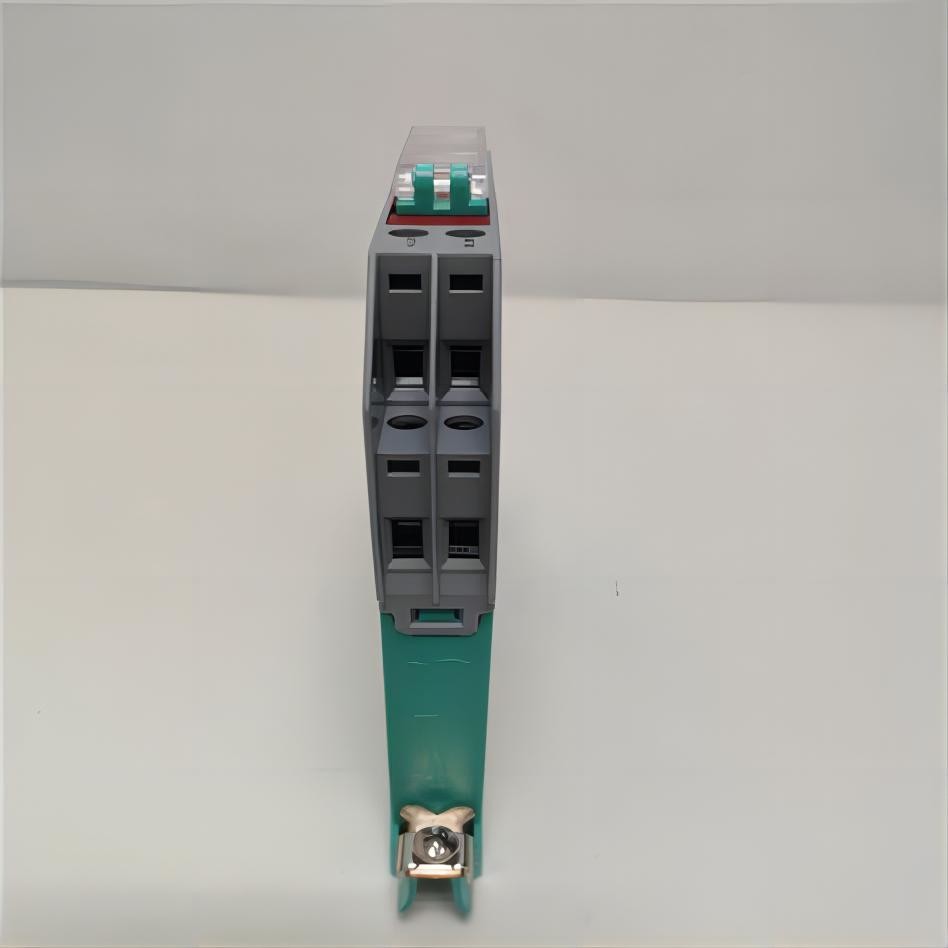

Conexão

terminais de parafuso

Seção transversal do núcleo

2 x 2,5 mm2

Massa

aprox. 100 g

Dimensões

12,5 x 115 x 116 mm (0,5 x 4,5 x 4,6 polegadas) (L x A x P)

Altura

115 mm

Largura

12,5 mm

Profundidade

116 mm

Montagem

em trilho DIN de 35 mm de acordo com EN 60715:2001

Certificado de exame do tipo UE

PTB 00 ATEX 2176 X

Marcação

II 2(1)G Ex ia IIC T6/T5/T4

Classe de temperatura

T6 para temperatura ambiente ≤ 50 °C
T5 para temperatura ambiente ≤ 70 °C
T4 para temperatura ambiente ≤ 80 °C

Tensão

30 V

Corrente

250 mA

Capacitância interna

desprezível

Indutância interna

200 µH

Certificado

PF 16 CERT 4065 X

Marcação

II (3)D [Ex ic Dc] IIIC

Conformidade com a diretiva

Diretiva 2014/34/UE

EN 60079-0:2012+A11:2013 , EN 60079-11:2012

Aprovação CSA

Desenho de controle

116-0187 (cCSAus)

Aprovação IECEx

Certificado IECEx

IECEx BAS 14.0010X
