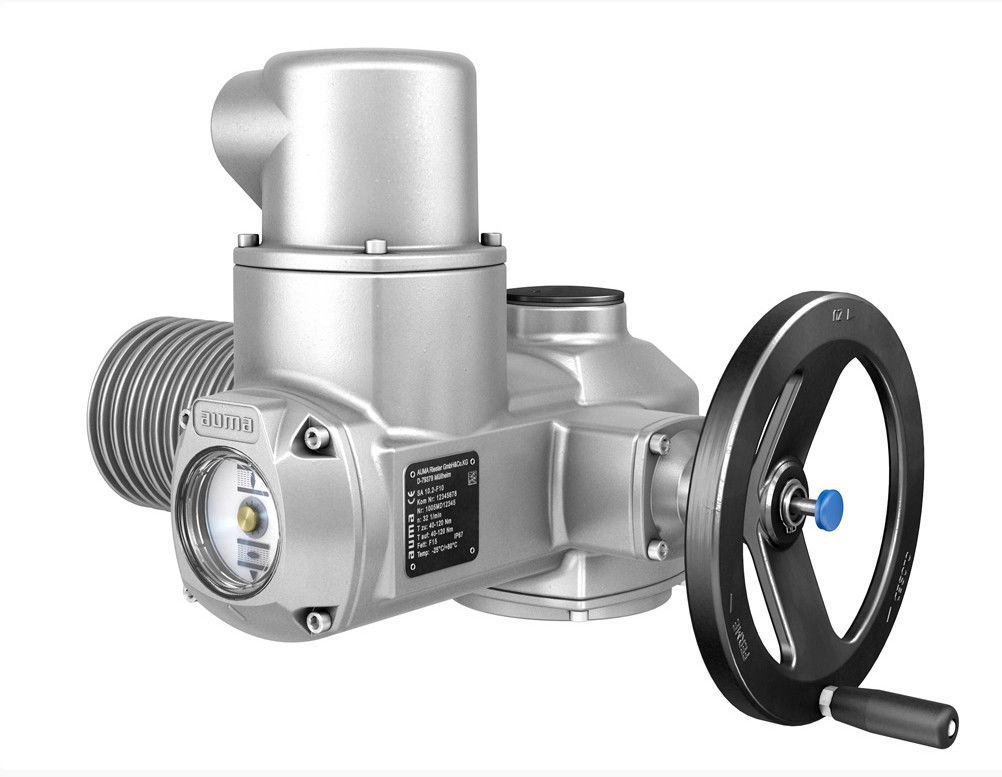

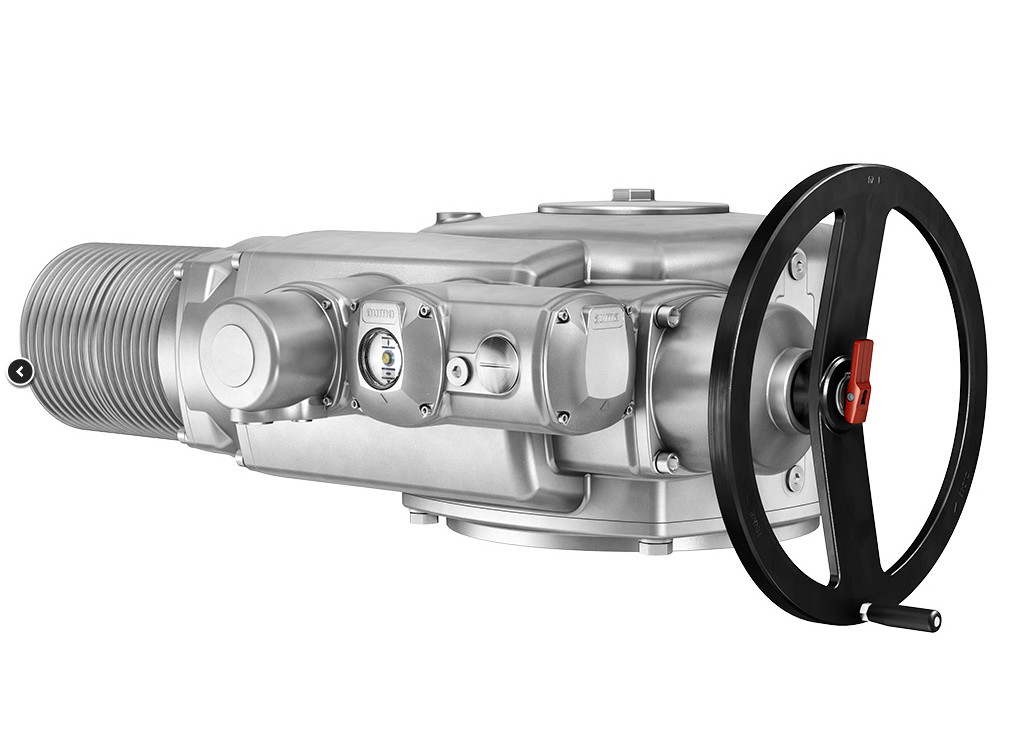

AUMA Действующие устройства SA и SAR

Действующие устройства типа SA для работы на открытом и закрытом уровнях и позиционирования предназначены для:классы А и В или типы заданий S2 - 15 минСпециальная версия для более длительного действия доступна дляS2 - 30 минутДолг.

Модулирующие приводы диапазона SAR предназначены для:класс С или виды пошлин S4 - 25%.Специальные версии дляS4 - 50%иS5 - 25%также доступны.

Действующие устройства типа SA/SAR могут быть объединены с различными элементами управления от простого управления OPEN-CLOSE до микроуправляемой версии с регистрацией операционных данных или интерфейса полевой шины.

Конструкционные особенности SA

Диапазон крутящего момента от 10 до 32 000 Нм
Выходная скорость от 4 до 180 оборотов в минуту
Предельное и крутящий момент
Доступно с 3-ph AC, 1-ph AC и DC двигателями
Ручное колесо для ручной работы

Окружающие условия

Высокая защита корпуса
Высокое качество защиты от коррозии
Широкий диапазон температур окружающей среды

Интерфейсы

Электрическое соединение через разъединитель AUMA (необязательно терминалы)
Кабельные записи в разных версиях
Типы выходной установки согласно стандартам ISO и DIN

Особенности конструкции SAR

Диапазон крутящего момента от 15 до 4000 Нм
Диапазон модулирующего крутящего момента от 15 до 1600 Нм
Максимальное количество стартов 1200 с/ч
Выходные скорости от 4 до 90 оборотов в минуту
Предельное и крутящий момент
Доступен с 3-ph AC, 1-ph AC двигателями
Ручное колесо для ручной работы

Варианты

Передние переключатели позиций
Переключатели в тандемной версии
Дальний передатчик позиции
Предельный магнитный и крутящий момент Передатчик
Механический индикатор положения
Функциональная безопасность: до SIL 2 в выбранных конфигурациях

Размеры	SA 25.1		SA 35.1
Выходная скорость 1/мин	63 - 90	125-180	16-90
EN ISO 5210 (DIN 3210)	F25 (G4)		F35(G6)
А1	100		160
Az3	242 (269)		301 (328分)
А3	282 ((309)		341 (368)
А4	105		223
А5	135		170
А6	116		116
А7	39		39
В1	418 ((445)		537 ((5643)
В2	170		225
C1	771 686		1029
Ω	202		257
0 D	230		265
Е	150		160
Е2	115		115
H1	150		203
Н2	162		214
H4	312		417
P12	M25x1,5 Pg 21	M25x1,5 Pg 21	М25х1.5	Страница 2
P22	M20x1,5 Pg 13,5	M20x1,5 Pg13.5	M20x1,5	Страница 13.5
P32	M32x1,5 Pg 29	M32x1,5 Pg2g	M32x1,5	Пг 2г
P42	M32x1,5 Pg 2g	M32x1,5 Pg 29	M50x1,5	Страница 42
ББ1 мин.	70		70
Второй минутка.	30		30
d1	300		415
0 d2 f12	200(160)		260 (220)
d3	254		356
d4	8xM16		8хM30
h		5	5

Номер соответствующей части:

Тип	Выпуск скорости на 50 Гц	Диапазон настройки на запуск крутящего момента	Количество стартов Старт максимум.	Фланц для установки клапана
	обороты в минуту	Nm	1/h	EN ISO 5210	DIN 3210
SA 07.2	4-180	10-30	60 F07 или F10	F07 или F10	G0
SA 07.6	4-180	20-60	60	F07 или F10	G0
SA 10.2	4-180	40-120	60	F10	G0
5А 143	4-180	100-250	60	F14	G1/2
SA 14.6	4-180	200 - 500	60	F14	G1/2
5А167	4-180	400-1,000	60	F16	G3
SA 25.1	4-90	630-2.000	40	F25	G4
SA 30.1	4-90	1250-4,000	40	F30	G5
5А 35.1	4-45	2500-8000	30	F35	G6
5А 40.1	4-32	5,000-16,000	20	F40	G7
5А48.	4-16	10,000-32,000	20 F48	F48
Тип	Выпуск скорости в 50 Hz1	Настройка диапазон для сбивание момент вращения	Максимальная момент вращения для модулирование пошлина	Число из начинается Начало Макс.2	Вентиль монтаж фланц
	обороты в минуту	Nm	Nm	1/h	EN ISO 5210	DIN 3210
SAR 07.2	4-90	15-30 лет	15	1,500	F07 или F10	G0
SAR 07.6	4-90	30-60	30	1.50	F07 или F10	G0
САР 10.2	4-90	60-120	60	1,500	F10	G0
5АР 14.2	4-90	120-250	120	120	F14	G1/2
5АР 14.6	4-90	250 - 500	200	1,200	F14	G1/2
САР 16.2	4-90	500-1.000	400	900	F16	G3
САР 25.1	4-11	1,000-2,000	800	300	F25	G4
САР 30.1	4-11	2000-4,000	1,600	300	F30	G5
Тип	Работающие Времена в 50 Гц1	Диапазон настройки на запуск крутящего момента	Количество стартов Старт максимум.	Фланц для установки клапана
	с	Nm	1/h	Стандарт (ISO 5211)	Вариант ((EN ISO 5211)
5Q 05.2	4-32	50-150	60	F05/F07	F07,F10
5Q 07.2	4-32	100-300	60	F05/F07	F07,F10
SQ 10.2	8-63	200-600	60	F10	F12
5Q 12.2	16-63	400-1,200	60	F12	F10,F14,F16
5Q 14.2	24-100	800-2.400	60	F14	F16
Тип	Работающий Времена в 50 Хзи	Настройка диапазон для сбивание момент вращения	Максимальная момент вращения для модулирование пошлина	Число из начинается Начало Макс.	Вентиль монтаж фланц
	с	Nm	Nm	1/h	Стандарт (SO 5211)	Опция (EN ISO 5211)
5QR 05.2	8-32	75-150	75	1,500	F05/F07	F07,F10
5QR 07.2	8-32	150-300 человек	150	1,500	F05/F07	F07,F10
5QR 10.2	11-63	300-600	300	1,500	F10	F12
5QR 12.2	16-63	600-1200	600	1,500	F12	F10,F14,F16
5QR 14.2	36-100	1200-2.400	1200	1500	F14	F16

10Nm до 32000Nm AUMA Actuator SA и SAR Auma Sa Actuators 0

тег:

Место происхождения:	Германия
Фирменное наименование:	AUMA
Сертификация:	GE
Номер модели:	SA 25.1 SA 35.1

Количество мин заказа:	1 шт.
Цена:	negotiable
Упаковывая детали:	Стандартная картонная упаковка
Время доставки:	по запросу
Условия оплаты:	Т/Т
Поставка способности:	100 шт в месяц
