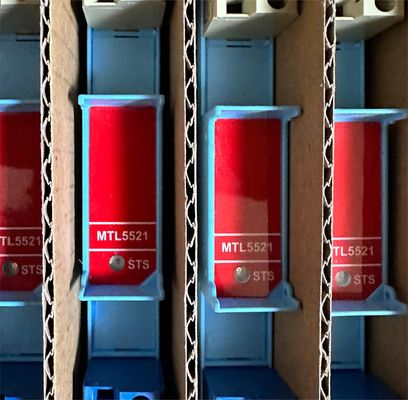

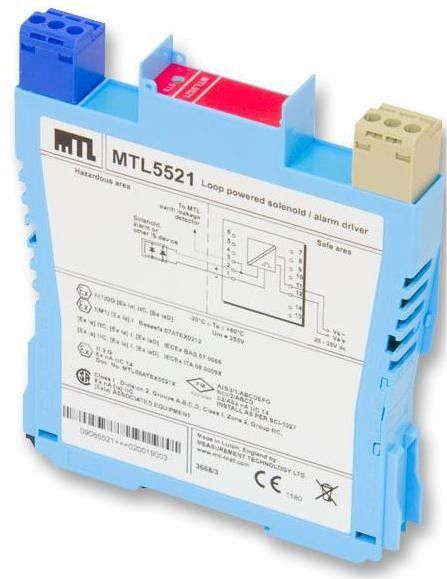

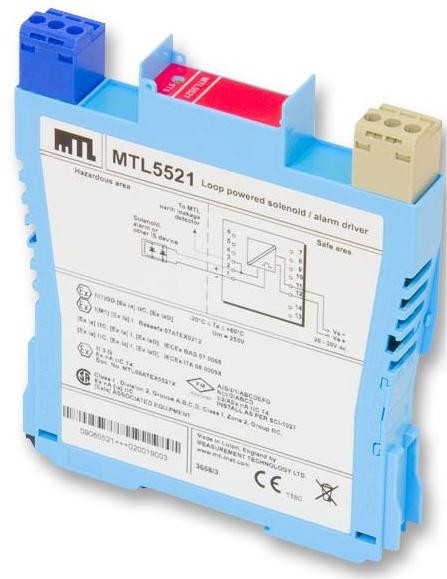

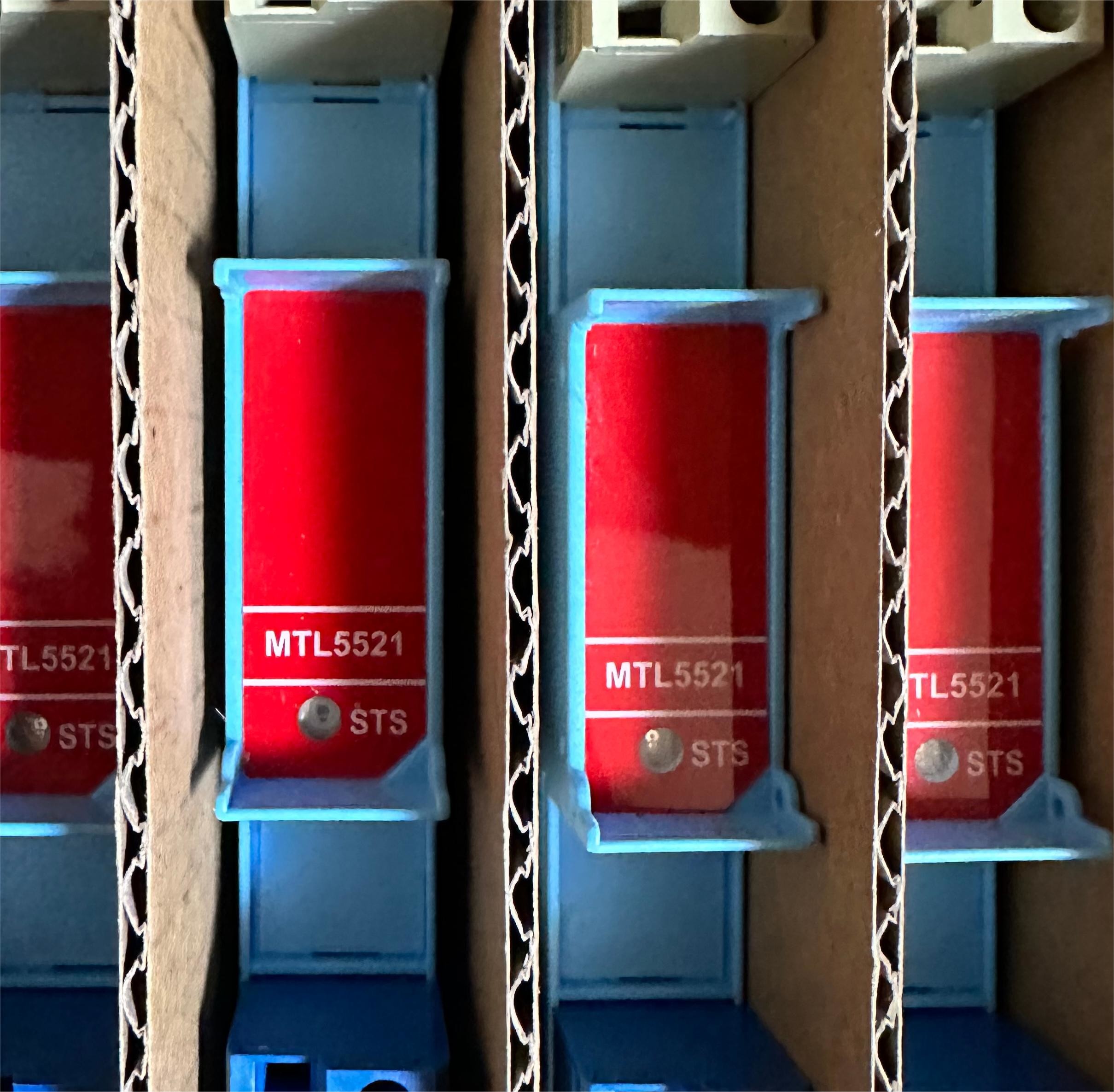

MTL5521 ДРАЙВЕР СОЛЕНОИДА/СИГНАЛИЗАЦИИ

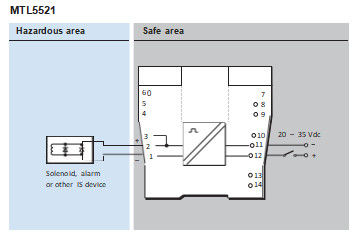

MTLx521 и MTL4521L - это модули с питанием от контура, которые позволяют управлять устройством, расположенным во взрывоопасной зоне, из безопасной зоны. Все они могут управлять сертифицированной искробезопасной нагрузкой малой мощности, а также простыми аппаратами, не накапливающими энергию, такими как светодиод.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Количество каналов:Один

Расположение нагрузки: Зона 0, IIC, T4–6 взрывоопасная зона, если имеется соответствующий сертификат. Раздел 1, группа A, взрывоопасное место

Входное напряжение: от 20 до 35 В постоянного тока

Выход во взрывоопасной зоне (MTLx521): Минимальное выходное напряжение: 13,6 В при 48 мА； Максимальное выходное напряжение: 24 В от 180Ω； Ограничение по току: минимум 48 мА

Выход во взрывоопасной зоне (MTL4521L): Минимальное выходное напряжение: 11,1 В при 48 мА； Максимальное выходное напряжение: 24 В от 232Ω； Ограничение по току: минимум 48 мА

Пульсация выходного сигнала:< 0,5% от максимального выходного сигнала, от пика до пика

Время отклика: Выходное напряжение в пределах 10% от конечного значения в течение 100 мс

Светодиодный индикатор: Желтый: состояние выхода, горит при активном выходе

Максимальное потребление тока: 90 мА при 24 В

Рассеиваемая мощность внутри устройства: 1,4 Вт при 24 В

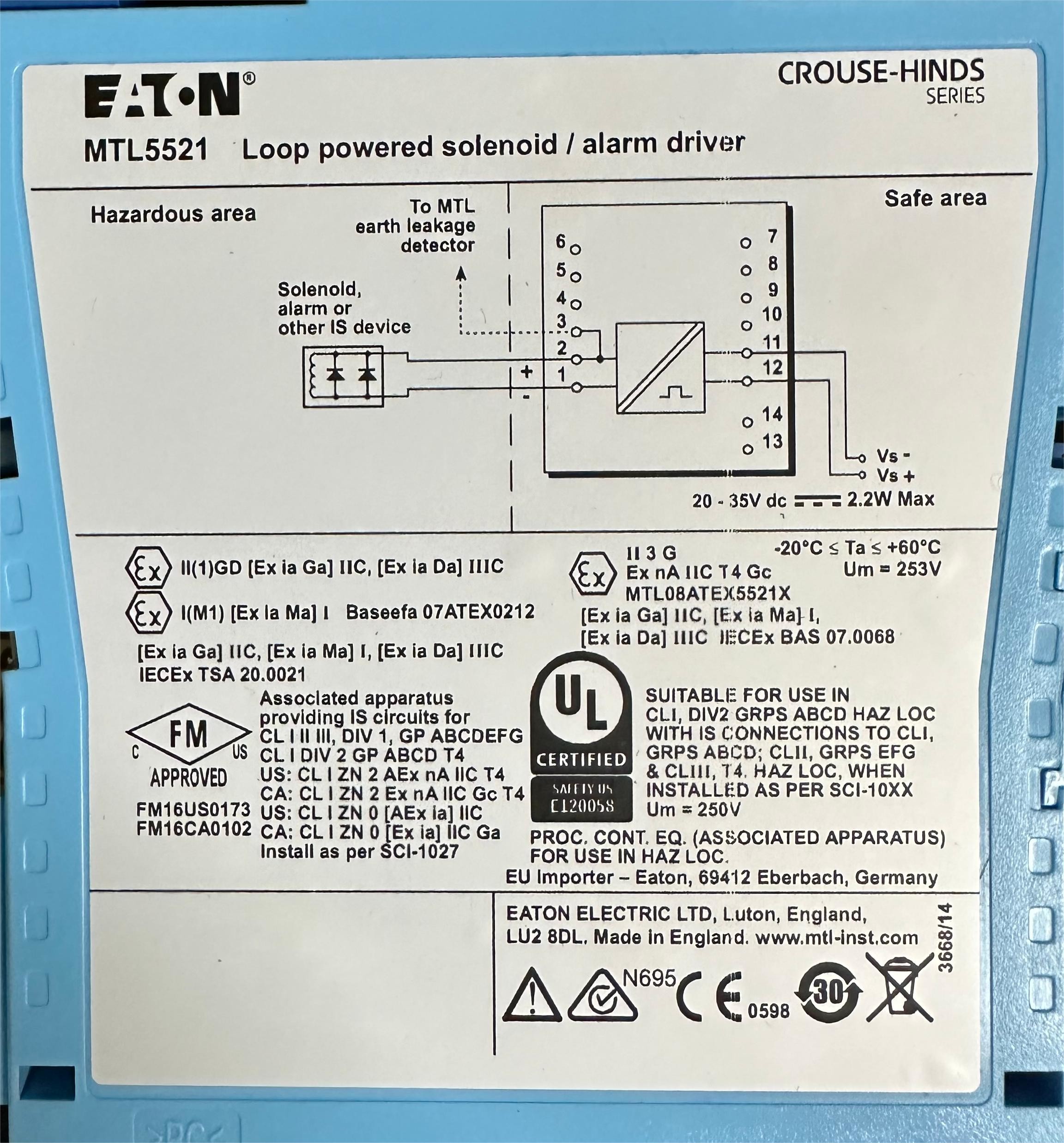

Описание безопасности (MTLx521): Uo =25 В Io =147 мА Po =0,92 Вт Um = 253 В среднеквадратичного значения или постоянного тока

Описание безопасности (MTL4521L): Uo = 25 В Io = 108 мА Po = 0,68 Вт Um = 253 В среднеквадратичного значения или постоянного тока
