Diffus-Modus-Sensor, NAMUR

February 20, 2024

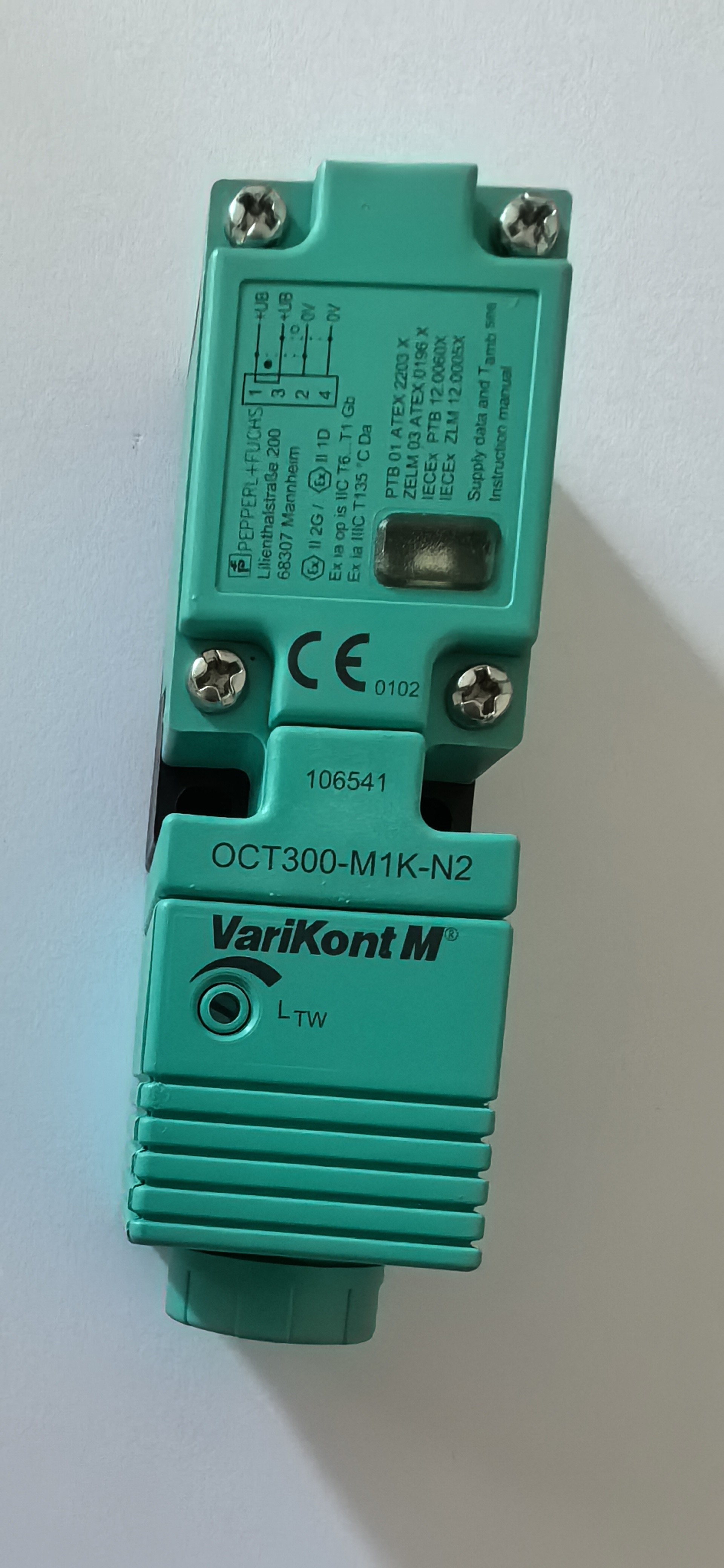

Reflexionslichttaster, NAMUR OCT300-M1K-N2

Reflexionslichttaster, NAMUR, Sonderausführung, 300 mm Reichweite, Infrarotlicht, Hell-/Dunkelschaltung, DC-Ausführung, NAMUR-Ausgang, Klemmenraum.

Allgemeine Spezifikationen
Erfassungsbereich		0 ... 300 mm
Einstellbereich		70 ... 300 mm
Referenzobjekt		Standard weiß 200 mm x 200 mm
Lichtquelle		IRED, 880 nm
Lichtart		moduliertes Infrarotlicht
Umgebungslichtgrenze		≤ 40000 Lux Sonnenlicht ≤ 30000 Lux Halogenlicht
Temperatureinfluss		≤ 0,5 mm/K
Funktionale Sicherheitsparameter
MTTFd		1319 a
Mission Time (TM)		20 a
Diagnostic Coverage (DC)		0 %
Anzeigen/Bedienelemente
Funktionsanzeige		LED gelb: Schaltzustand
Bedienelemente		Taster Reichweiteneinstellung
Elektrische Daten
Betriebsspannung		6 ... 20 V DC (Ri ca. 0 Ohm)
Restwelligkeit		5 %
Verzögerungszeit bis zur Betriebsbereitschaft		20 ms
Ausgang
Schaltungsart		Hell-/Dunkelschaltung, programmierbar
Signalausgang		1 NAMUR-Ausgang NC/NO programmierbar
Schaltspannung		8 V DC (Ri ca. 1 kΩ)
Schaltfrequenz		≤ 100 Hz
Stromaufnahme
	Referenzobjekt erkannt	Anschluss 1, 2: ≤ 1 mA Anschluss 3, 4: ≥ 2,7 mA
	Referenzobjekt nicht erkannt	Anschluss 1, 2: ≥ 2,7 mA Anschluss 3, 4: ≤ 1 mA
Ansprechzeit		5 ms
Wiederholgenauigkeit		≤ 0,5 % des Erfassungsbereichs
Konformität
Produktnorm		EN 60947-5-2
Konformität mit Normen und Richtlinien
Normenkonformität
	Normen	EN 60947-5-6:2000
Umgebungsbedingungen
Umgebungstemperatur		-25 ... 70 °C (-13 ... 158 °F)
Lagertemperatur		-40 ... 80 °C (-40 ... 176 °F)
Mechanische Daten
Schutzart		IP20
Anschluss		M16 Klemmenraum, Aderquerschnitt ≤ 2,5 mm2
Material
	Gehäuse	PBT
	Optik	Kratzfeste Mineralglaslinse
Masse		100 g
Abmessungen
	Höhe	30 mm
	Breite	30 mm
	Tiefe	102 mm
ATEX G
EG-Baumusterprüfbescheinigung		PTB 01 ATEX 2203 X
Antragsteller		Pepperl+Fuchs GmbH, Lilienthalstrasse 200, 68307 Mannheim, Deutschland
CE-Kennzeichnung		CE0102
ATEX-Kennzeichnung		Zone 1: II 2G Ex ia op is IIC T6...T1 Gb
Richtlinienkonformität		2014/34/EU
Normen		EN 60079-0:2012+A11:2013 EN 60079-11:2012 EN 60079-28:2007
Effektive innere Kapazität Ci		max. 75 nF
Effektive innere Induktivität Li		vernachlässigbar klein
Allgemeines		Das Gerät muss in Übereinstimmung mit den in den Datenblättern und dieser Betriebsanleitung enthaltenen Daten betrieben werden. Insbesondere sind die maximal zulässige Spannung und der Temperaturbereich einzuhalten. Die besonderen Bedingungen sind einzuhalten! Die EU-Baumusterprüfbescheinigung ist zu beachten.
Umgebungstemperatur		Die Temperaturbereiche, entsprechend der Temperaturklasse, sind in der EG-Baumusterprüfbescheinigung angegeben.
Installation, Inbetriebnahme		Das zugehörige Gerät muss mindestens die Anforderungen für die Schutzart ia und für die Gruppen II oder III erfüllen, je nach den Betriebsbedingungen. Aufgrund des möglichen Zündrisikos, das durch Fehler und/oder transiente Ströme im Potentialausgleichssystem entstehen kann, ist die galvanische Trennung im Stromkreis für Versorgung und Signal bevorzugt. Zugehörige Geräte ohne galvanische Trennung dürfen nur verwendet werden, wenn die entsprechenden Anforderungen gemäß IEC 60079-14 erfüllt sind. Die Eigensicherheit ist nur in Verbindung mit einem geeigneten zugehörigen Gerät und gemäß dem Nachweis der Eigensicherheit gewährleistet.
Wartung		Am Gerät, das in explosionsgefährdeten Bereichen betrieben wird, dürfen keine Änderungen vorgenommen werden. Reparaturen an solchen Geräten sind nicht zulässig.
Besondere Bedingungen
	Schutz vor mechanischer Gefahr	Bei Verwendung im Temperaturbereich unter -20 °C sollte der Sensor durch die Bereitstellung eines zusätzlichen Gehäuses vor Stößen geschützt werden.
	Erforderliche Schutzart bei der Installation von Anschlusskomponenten	IP20 gemäß IEC 60529:2001
	Sonstige Bedingungen	Beachten Sie die entsprechende EG-Baumusterprüfbescheinigung, um die Beziehung zwischen dem angeschlossenen Schaltungstyp, der maximal zulässigen Umgebungstemperatur und der Temperaturklasse sowie den effektiven inneren Reaktanzen zu sehen.
ATEX D
EG-Baumusterprüfbescheinigung		ZELM 03 ATEX 0196 X
Antragsteller		Pepperl+Fuchs GmbH, Lilienthalstrasse 200, 68307 Mannheim, Deutschland
CE-Kennzeichnung		CE0102
ATEX-Kennzeichnung		Zone 20/21: II 1D Ex ia IIIC T 135°C Da
Richtlinienkonformität		2014/34/EU
Normen		EN 60079-0:2012+A11:2013 EN 60079-11:2012 EN 60079-28:2007
Effektive innere Kapazität Ci		max. 1200 nF
Effektive innere Induktivität Li		vernachlässigbar klein
Allgemeines		Das Gerät muss in Übereinstimmung mit den in den Datenblättern und dieser Betriebsanleitung enthaltenen Daten betrieben werden. Insbesondere sind die maximal zulässige Spannung und der Temperaturbereich einzuhalten. Die besonderen Bedingungen sind einzuhalten! Die EU-Baumusterprüfbescheinigung ist zu beachten.
Umgebungstemperatur		-25 ... 70 °C (-13 ... 158 °F)
Installation, Inbetriebnahme		Das zugehörige Gerät muss mindestens die Anforderungen für die Schutzart ia und für die Gruppen II oder III erfüllen, je nach den Betriebsbedingungen. Aufgrund des möglichen Zündrisikos, das durch Fehler und/oder transiente Ströme im Potentialausgleichssystem entstehen kann, ist die galvanische Trennung im Stromkreis für Versorgung und Signal bevorzugt. Zugehörige Geräte ohne galvanische Trennung dürfen nur verwendet werden, wenn die entsprechenden Anforderungen gemäß IEC 60079-14 erfüllt sind. Dieses Zertifikat garantiert nicht, dass die in der Trennwand installierten Komponenten die Zonen vollständig voneinander isolieren. Es sind geeignete Maßnahmen zu ergreifen, wenn die Trennwand eingerichtet wird, um sicherzustellen, dass die Zonen vollständig isoliert sind.
Wartung		Am Gerät, das in explosionsgefährdeten Bereichen betrieben wird, dürfen keine Änderungen vorgenommen werden. Reparaturen an solchen Geräten sind nicht zulässig.
Besondere Bedingungen
	Schutz vor gefährlicher elektrostatischer Aufladung	Das Gerät muss so installiert werden, dass elektrostatische Entladungen vermieden werden können. Wenn das Gerät gemäß den Anweisungen des Herstellers installiert wird, ist aufgrund der Eigenschaften des Geräts keine gefährliche elektrostatische Aufladung zu erwarten.
	Schutz vor mechanischer Gefahr	Bei Verwendung im Temperaturbereich unter -20 °C sollte der Sensor durch die Bereitstellung eines zusätzlichen Gehäuses vor Stößen geschützt werden.
	Erforderliche Schutzart bei der Installation von Anschlusskomponenten	IP20 gemäß IEC 60529:2001
	Sonstige Bedingungen	Beachten Sie die entsprechende EG-Baumusterprüfbescheinigung, um die Beziehung zwischen dem angeschlossenen Schaltungstyp, der maximal zulässigen Umgebungstemperatur und der Oberflächentemperaturklasse zu sehen. In Anwendungen, in denen hohe Ladungswerte erwartet werden (z. B. elektrostatische Lackierung, Folienherstellung, Staubabsaugung, mechanische Reibung), sind konstruktive Maßnahmen zu ergreifen, um die Oberfläche des Kunststoffgehäuses, die dieser Ladung ausgesetzt ist, auf etwa 15 cm2 zu begrenzen, um die Ausbreitung von Bürstenentladungen zu vermeiden. Beim Einrichten einer Trennwand zwischen verschiedenen Zonen sind geeignete Maßnahmen zu ergreifen, um sicherzustellen, dass die in der Trennwand installierten Komponenten die Zonen vollständig voneinander isolieren.
IECEx G
Zertifikatsnummer		IECEx PTB 12.0060 X
Antragsteller		Pepperl+Fuchs GmbH, Lilienthalstrasse 200, 68307 Mannheim, Deutschland
IECEx-Kennzeichnung		Zone 1: II 2G Ex ia op is IIC T6...T1 Gb
Normen		IEC 60079-0:2011 IEC 60079-11:2011 IEC 60079-28:2006
Effektive innere Kapazität Ci		max. 75 nF
Effektive innere Induktivität Li		vernachlässigbar klein
Allgemeines		Das Gerät muss in Übereinstimmung mit den in den Datenblättern und dieser Betriebsanleitung enthaltenen Daten betrieben werden. Insbesondere sind die maximal zulässige Spannung und der Temperaturbereich einzuhalten. Die besonderen Bedingungen sind einzuhalten! Das IECEx-Zertifikat ist zu beachten.
Umgebungstemperatur		Die Temperaturbereiche, entsprechend der Temperaturklasse, sind in der EG-Baumusterprüfbescheinigung angegeben.
Installation, Inbetriebnahme		Das zugehörige Gerät muss mindestens die Anforderungen für die Schutzart ia und für die Gruppen II oder III erfüllen, je nach den Betriebsbedingungen. Aufgrund des möglichen Zündrisikos, das durch Fehler und/oder transiente Ströme im Potentialausgleichssystem entstehen kann, ist die galvanische Trennung im Stromkreis für Versorgung und Signal bevorzugt. Zugehörige Geräte ohne galvanische Trennung dürfen nur verwendet werden, wenn die entsprechenden Anforderungen gemäß IEC 60079-14 erfüllt sind. Die Eigensicherheit ist nur in Verbindung mit einem geeigneten zugehörigen Gerät und gemäß dem Nachweis der Eigensicherheit gewährleistet.
Wartung		Am Gerät, das in explosionsgefährdeten Bereichen betrieben wird, dürfen keine Änderungen vorgenommen werden. Reparaturen an solchen Geräten sind nicht zulässig.
Besondere Bedingungen
	Schutz vor mechanischer Gefahr	Bei Verwendung im Temperaturbereich unter -20 °C sollte der Sensor durch die Bereitstellung eines zusätzlichen Gehäuses vor Stößen geschützt werden.
	Erforderliche Schutzart bei der Installation von Anschlusskomponenten	IP20 gemäß IEC 60529:2001
	Sonstige Bedingungen	Beachten Sie die entsprechende EG-Baumusterprüfbescheinigung, um die Beziehung zwischen dem angeschlossenen Schaltungstyp, der maximal zulässigen Umgebungstemperatur und der Temperaturklasse sowie den effektiven inneren Reaktanzen zu sehen.
IECEx D
Zertifikatsnummer		IECEx ZLM 12.0005X
Antragsteller		Pepperl+Fuchs GmbH, Lilienthalstrasse 200, 68307 Mannheim, Deutschland
IECEx-Kennzeichnung		Ex ia IIIC T135°C Da
Normen		IEC 60079-0:2011 IEC 60079-11:2011
Effektive innere Kapazität Ci		max. 1200 nF
Effektive innere Induktivität Li		vernachlässigbar klein
Allgemeines		Das Gerät muss in Übereinstimmung mit den in den Datenblättern und dieser Betriebsanleitung enthaltenen Daten betrieben werden. Insbesondere sind die maximal zulässige Spannung und der Temperaturbereich einzuhalten. Die besonderen Bedingungen sind einzuhalten! Das IECEx-Zertifikat ist zu beachten.
Umgebungstemperatur		-25 ... 70 °C (-13 ... 158 °F)
Installation, Inbetriebnahme		Das zugehörige Gerät muss mindestens die Anforderungen für die Schutzart ia und für die Gruppen II oder III erfüllen, je nach den Betriebsbedingungen. Aufgrund des möglichen Zündrisikos, das durch Fehler und/oder transiente Ströme im Potentialausgleichssystem entstehen kann, ist die galvanische Trennung im Stromkreis für Versorgung und Signal bevorzugt. Zugehörige Geräte ohne galvanische Trennung dürfen nur verwendet werden, wenn die entsprechenden Anforderungen gemäß IEC 60079-14 erfüllt sind. Dieses Zertifikat garantiert nicht, dass die in der Trennwand installierten Komponenten die Zonen vollständig voneinander isolieren. Es sind geeignete Maßnahmen zu ergreifen, wenn die Trennwand eingerichtet wird, um sicherzustellen, dass die Zonen vollständig isoliert sind.
Wartung		Am Gerät, das in explosionsgefährdeten Bereichen betrieben wird, dürfen keine Änderungen vorgenommen werden. Reparaturen an solchen Geräten sind nicht zulässig.
Besondere Bedingungen
	Schutz vor gefährlicher elektrostatischer Aufladung	Das Gerät muss so installiert werden, dass elektrostatische Entladungen vermieden werden können. Wenn das Gerät gemäß den Anweisungen des Herstellers installiert wird, ist aufgrund der Eigenschaften des Geräts keine gefährliche elektrostatische Aufladung zu erwarten.
	Schutz vor mechanischer Gefahr	Bei Verwendung im Temperaturbereich unter -20 °C sollte der Sensor durch die Bereitstellung eines zusätzlichen Gehäuses vor Stößen geschützt werden.
	Erforderliche Schutzart bei der Installation von Anschlusskomponenten	IP20 gemäß IEC 60529:2001
	Sonstige Bedingungen	Beim Einrichten einer Trennwand zwischen verschiedenen Zonen sind geeignete Maßnahmen zu ergreifen, um sicherzustellen, dass die in der Trennwand installierten Komponenten die Zonen vollständig voneinander isolieren.
