Cảm biến chế độ khuếch tán, NAMUR

February 20, 2024

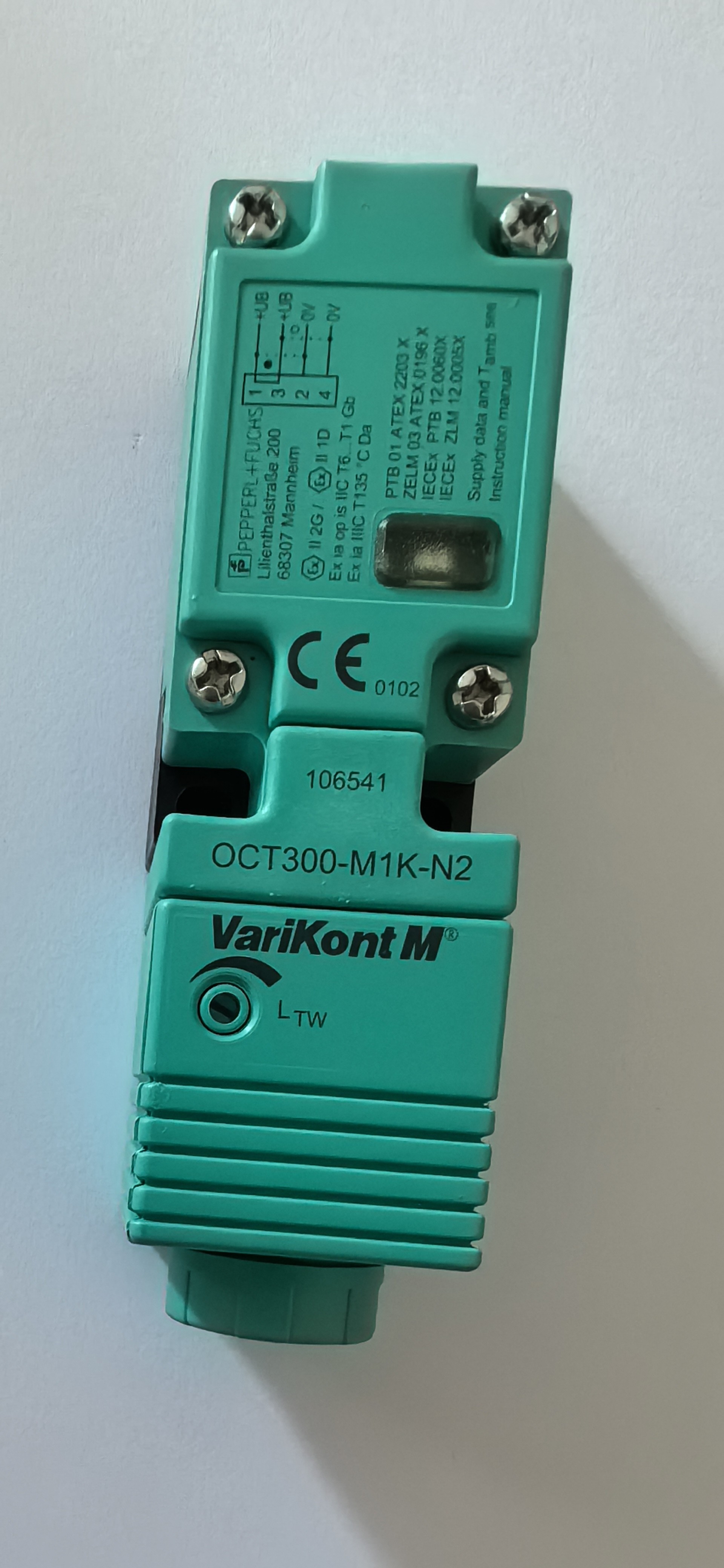

Cảm biến chế độ khuếch tán, NAMUR OCT300-M1K-N2

Cảm biến chế độ khuếch tán, NAMUR, thiết kế đặc biệt, tầm phát hiện 300 mm, ánh sáng hồng ngoại, bật/tắt tối, phiên bản DC, đầu ra NAMUR, ngăn đấu dây.

Thông số kỹ thuật chung
Tầm phát hiện		0 ... 300 mm
Phạm vi điều chỉnh		70 ... 300 mm
Mục tiêu tham chiếu		trắng tiêu chuẩn 200 mm x 200 mm
Nguồn sáng		IRED, 880 nm
Loại ánh sáng		ánh sáng hồng ngoại điều biến
Giới hạn ánh sáng môi trường		≤ 40000 Lux ánh sáng mặt trời ≤ 30000 Lux ánh sáng halogen
Ảnh hưởng nhiệt độ		≤ 0.5 mm/K
Các thông số liên quan đến an toàn chức năng
MTTFd		1319 a
Thời gian hoạt động (TM)		20 a
Độ bao phủ chẩn đoán (DC)		0 %
Chỉ báo/phương tiện vận hành
Chỉ báo chức năng		LED vàng: trạng thái chuyển đổi
Các yếu tố điều khiển		Bộ điều chỉnh tầm cảm biến
Thông số kỹ thuật điện
Điện áp hoạt động		6 ... 20 V DC (Ri xấp xỉ 0 Ohm)
Độ gợn		5 %
Độ trễ thời gian trước khi khả dụng		20 ms
Đầu ra
Loại chuyển đổi		bật/tắt tối, có thể lập trình
Tín hiệu đầu ra		1 đầu ra NAMUR NC/NO có thể lập trình
Điện áp chuyển đổi		8 V DC (Ri xấp xỉ 1 kΩ)
Tần số chuyển đổi		≤ 100 Hz
Tiêu thụ dòng điện
	Mục tiêu tham chiếu được phát hiện	kết nối 1, 2: ≤ 1 mA kết nối 3, 4: ≥ 2.7 mA
	Mục tiêu tham chiếu không được phát hiện	kết nối 1, 2: ≥ 2.7 mA kết nối 3, 4: ≤ 1 mA
Thời gian đáp ứng		5 ms
Độ chính xác lặp lại		≤ 0.5 % của tầm cảm biến
Sự phù hợp
Tiêu chuẩn sản phẩm		EN 60947-5-2
Tuân thủ các tiêu chuẩn và chỉ thị
Tuân thủ tiêu chuẩn
	Tiêu chuẩn	EN 60947-5-6:2000
Điều kiện môi trường
Nhiệt độ môi trường		-25 ... 70 °C (-13 ... 158 °F)
Nhiệt độ bảo quản		-40 ... 80 °C (-40 ... 176 °F)
Thông số kỹ thuật cơ học
Cấp bảo vệ		IP20
Kết nối		Ngăn đấu dây M16, tiết diện lõi ≤ 2.5 mm2
Vật liệu
	Vỏ	PBT
	Mặt quang học	Ống kính thủy tinh khoáng chống xước
Khối lượng		100 g
Kích thước
	Chiều cao	30 mm
	Chiều rộng	30 mm
	Chiều sâu	102 mm
ATEX G
Giấy chứng nhận kiểm tra kiểu EC		PTB 01 ATEX 2203 X
Người nộp đơn		Pepperl+Fuchs GmbH, Lilienthalstrasse 200, 68307 Mannheim, Đức
Đánh dấu CE		CE0102
Đánh dấu ATEX		Vùng 1: II 2G Ex ia op is IIC T6...T1 Gb
Tuân thủ chỉ thị		2014/34/EU
Tiêu chuẩn		EN 60079-0:2012+A11:2013 EN 60079-11:2012 EN 60079-28:2007
Điện dung nội hiệu dụng Ci		tối đa 75 nF
Độ tự cảm nội hiệu dụng Li		nhỏ không đáng kể
Chung		Thiết bị phải được vận hành theo dữ liệu được cung cấp trong bảng dữ liệu và hướng dẫn vận hành này. Đặc biệt, điện áp định mức tối đa và phạm vi nhiệt độ phải được tuân thủ. Các điều kiện đặc biệt phải được tuân thủ! Phải tuân thủ giấy chứng nhận kiểm tra kiểu EU.
Nhiệt độ môi trường		Phạm vi nhiệt độ, theo cấp nhiệt độ, được đưa ra trong Giấy chứng nhận kiểm tra kiểu EC.
Lắp đặt, vận hành		Thiết bị liên quan phải, tối thiểu, đáp ứng các yêu cầu về cấp bảo vệ ia và cho Nhóm II hoặc III, tùy theo điều kiện vận hành. Do nguy cơ đánh lửa có thể xảy ra do lỗi và/hoặc dòng điện thoáng qua trong hệ thống liên kết đẳng thế, nên ưu tiên cách ly điện trong mạch dòng điện cung cấp và tín hiệu. Thiết bị liên quan không có cách ly điện chỉ có thể được sử dụng nếu đáp ứng các yêu cầu thích hợp như được quy định trong IEC 60079-14. An toàn nội tại chỉ được đảm bảo khi kết nối với một thiết bị liên quan thích hợp và theo bằng chứng về an toàn nội tại.
Bảo trì		Không được thực hiện sửa đổi nào trên thiết bị, được vận hành trong các khu vực nguy hiểm. Không được phép sửa chữa các thiết bị như vậy.
Điều kiện đặc biệt
	Bảo vệ khỏi nguy hiểm cơ học	Khi được sử dụng trong phạm vi nhiệt độ dưới -20 °C, cảm biến phải được bảo vệ khỏi va đập bằng cách cung cấp một vỏ bổ sung.
	Cấp bảo vệ yêu cầu khi lắp đặt các thành phần kết nối	IP20 theo IEC 60529:2001
	Các điều kiện khác	Tham khảo giấy chứng nhận kiểm tra kiểu EC có liên quan để xem mối quan hệ giữa loại mạch được kết nối, nhiệt độ môi trường cho phép tối đa và cấp nhiệt độ cũng như các phản ứng nội tại hiệu dụng.
ATEX D
Giấy chứng nhận kiểm tra kiểu EC		ZELM 03 ATEX 0196 X
Người nộp đơn		Pepperl+Fuchs GmbH, Lilienthalstrasse 200, 68307 Mannheim, Đức
Đánh dấu CE		CE0102
Đánh dấu ATEX		Vùng 20/21: II 1D Ex ia IIIC T 135°C Da
Tuân thủ chỉ thị		2014/34/EU
Tiêu chuẩn		EN 60079-0:2012+A11:2013 EN 60079-11:2012 EN 60079-28:2007
Điện dung nội hiệu dụng Ci		tối đa 1200 nF
Độ tự cảm nội hiệu dụng Li		nhỏ không đáng kể
Chung		Thiết bị phải được vận hành theo dữ liệu được cung cấp trong bảng dữ liệu và hướng dẫn vận hành này. Đặc biệt, điện áp định mức tối đa và phạm vi nhiệt độ phải được tuân thủ. Các điều kiện đặc biệt phải được tuân thủ! Phải tuân thủ giấy chứng nhận kiểm tra kiểu EU.
Nhiệt độ môi trường		-25 ... 70 °C (-13 ... 158 °F)
Lắp đặt, vận hành		Thiết bị liên quan phải, tối thiểu, đáp ứng các yêu cầu về cấp bảo vệ ia và cho Nhóm II hoặc III, tùy theo điều kiện vận hành. Do nguy cơ đánh lửa có thể xảy ra do lỗi và/hoặc dòng điện thoáng qua trong hệ thống liên kết đẳng thế, nên ưu tiên cách ly điện trong mạch dòng điện cung cấp và tín hiệu. Thiết bị liên quan không có cách ly điện chỉ có thể được sử dụng nếu đáp ứng các yêu cầu thích hợp như được quy định trong IEC 60079-14. Giấy chứng nhận này không đảm bảo rằng các thành phần được lắp đặt trong phân vùng cách ly hoàn toàn các vùng với nhau. Các biện pháp thích hợp phải được thực hiện khi thiết lập phân vùng để đảm bảo các vùng được cách ly hoàn toàn.
Bảo trì		Không được thực hiện sửa đổi nào trên thiết bị, được vận hành trong các khu vực nguy hiểm. Không được phép sửa chữa các thiết bị như vậy.
Điều kiện đặc biệt
	Bảo vệ chống tích điện tĩnh điện nguy hiểm	Thiết bị phải được lắp đặt sao cho có thể tránh được phóng tĩnh điện. Nếu thiết bị được lắp đặt theo hướng dẫn do nhà sản xuất cung cấp, thì không được mong đợi tích điện tĩnh điện nguy hiểm do các đặc tính của thiết bị.
	Bảo vệ khỏi nguy hiểm cơ học	Khi được sử dụng trong phạm vi nhiệt độ dưới -20 °C, cảm biến phải được bảo vệ khỏi va đập bằng cách cung cấp một vỏ bổ sung.
	Cấp bảo vệ yêu cầu khi lắp đặt các thành phần kết nối	IP20 theo IEC 60529:2001
	Các điều kiện khác	Tham khảo giấy chứng nhận kiểm tra kiểu EC có liên quan để xem mối quan hệ giữa loại mạch được kết nối, nhiệt độ môi trường cho phép tối đa và cấp nhiệt độ bề mặt. Trong các ứng dụng mà mức sạc cao được mong đợi (ví dụ: sơn tĩnh điện, sản xuất lá, hút bụi, ma sát cơ học), các biện pháp cấu trúc phải được thực hiện để giới hạn diện tích bề mặt của vỏ nhựa tiếp xúc với điện tích này xuống khoảng 15 cm2 để tránh phóng điện chổi lan truyền. Khi thiết lập một phân vùng giữa các vùng khác nhau, các biện pháp thích hợp phải được thực hiện để đảm bảo rằng các thành phần được lắp đặt trong phân vùng cách ly hoàn toàn các vùng với nhau.
IECEx G
Số chứng chỉ		IECEx PTB 12.0060 X
Người nộp đơn		Pepperl+Fuchs GmbH, Lilienthalstrasse 200, 68307 Mannheim, Đức
Đánh dấu IECEx		Vùng 1: II 2G Ex ia op is IIC T6...T1 Gb
Tiêu chuẩn		IEC 60079-0:2011 IEC 60079-11:2011 IEC 60079-28:2006
Điện dung nội hiệu dụng Ci		tối đa 75 nF
Độ tự cảm nội hiệu dụng Li		nhỏ không đáng kể
Chung		Thiết bị phải được vận hành theo dữ liệu được cung cấp trong bảng dữ liệu và hướng dẫn vận hành này. Đặc biệt, điện áp định mức tối đa và phạm vi nhiệt độ phải được tuân thủ. Các điều kiện đặc biệt phải được tuân thủ! Phải tuân thủ giấy chứng nhận IECEx.
Nhiệt độ môi trường		Phạm vi nhiệt độ, theo cấp nhiệt độ, được đưa ra trong Giấy chứng nhận kiểm tra kiểu EC.
Lắp đặt, vận hành		Thiết bị liên quan phải, tối thiểu, đáp ứng các yêu cầu về cấp bảo vệ ia và cho Nhóm II hoặc III, tùy theo điều kiện vận hành. Do nguy cơ đánh lửa có thể xảy ra do lỗi và/hoặc dòng điện thoáng qua trong hệ thống liên kết đẳng thế, nên ưu tiên cách ly điện trong mạch dòng điện cung cấp và tín hiệu. Thiết bị liên quan không có cách ly điện chỉ có thể được sử dụng nếu đáp ứng các yêu cầu thích hợp như được quy định trong IEC 60079-14. An toàn nội tại chỉ được đảm bảo khi kết nối với một thiết bị liên quan thích hợp và theo bằng chứng về an toàn nội tại.
Bảo trì		Không được thực hiện sửa đổi nào trên thiết bị, được vận hành trong các khu vực nguy hiểm. Không được phép sửa chữa các thiết bị như vậy.
Điều kiện đặc biệt
	Bảo vệ khỏi nguy hiểm cơ học	Khi được sử dụng trong phạm vi nhiệt độ dưới -20 °C, cảm biến phải được bảo vệ khỏi va đập bằng cách cung cấp một vỏ bổ sung.
	Cấp bảo vệ yêu cầu khi lắp đặt các thành phần kết nối	IP20 theo IEC 60529:2001
	Các điều kiện khác	Tham khảo giấy chứng nhận kiểm tra kiểu EC có liên quan để xem mối quan hệ giữa loại mạch được kết nối, nhiệt độ môi trường cho phép tối đa và cấp nhiệt độ cũng như các phản ứng nội tại hiệu dụng.
IECEx D
Số chứng chỉ		IECEx ZLM 12.0005X
Người nộp đơn		Pepperl+Fuchs GmbH, Lilienthalstrasse 200, 68307 Mannheim, Đức
Đánh dấu IECEx		Ex ia IIIC T135°C Da
Tiêu chuẩn		IEC 60079-0:2011 IEC 60079-11:2011
Điện dung nội hiệu dụng Ci		tối đa 1200 nF
Độ tự cảm nội hiệu dụng Li		nhỏ không đáng kể
Chung		Thiết bị phải được vận hành theo dữ liệu được cung cấp trong bảng dữ liệu và hướng dẫn vận hành này. Đặc biệt, điện áp định mức tối đa và phạm vi nhiệt độ phải được tuân thủ. Các điều kiện đặc biệt phải được tuân thủ! Phải tuân thủ giấy chứng nhận IECEx.
Nhiệt độ môi trường		-25 ... 70 °C (-13 ... 158 °F)
Lắp đặt, vận hành		Thiết bị liên quan phải, tối thiểu, đáp ứng các yêu cầu về cấp bảo vệ ia và cho Nhóm II hoặc III, tùy theo điều kiện vận hành. Do nguy cơ đánh lửa có thể xảy ra do lỗi và/hoặc dòng điện thoáng qua trong hệ thống liên kết đẳng thế, nên ưu tiên cách ly điện trong mạch dòng điện cung cấp và tín hiệu. Thiết bị liên quan không có cách ly điện chỉ có thể được sử dụng nếu đáp ứng các yêu cầu thích hợp như được quy định trong IEC 60079-14. Giấy chứng nhận này không đảm bảo rằng các thành phần được lắp đặt trong phân vùng cách ly hoàn toàn các vùng với nhau. Các biện pháp thích hợp phải được thực hiện khi thiết lập phân vùng để đảm bảo các vùng được cách ly hoàn toàn.
Bảo trì		Không được thực hiện sửa đổi nào trên thiết bị, được vận hành trong các khu vực nguy hiểm. Không được phép sửa chữa các thiết bị như vậy.
Điều kiện đặc biệt
	Bảo vệ chống tích điện tĩnh điện nguy hiểm	Thiết bị phải được lắp đặt sao cho có thể tránh được phóng tĩnh điện. Nếu thiết bị được lắp đặt theo hướng dẫn do nhà sản xuất cung cấp, thì không được mong đợi tích điện tĩnh điện nguy hiểm do các đặc tính của thiết bị.
	Bảo vệ khỏi nguy hiểm cơ học	Khi được sử dụng trong phạm vi nhiệt độ dưới -20 °C, cảm biến phải được bảo vệ khỏi va đập bằng cách cung cấp một vỏ bổ sung.
	Cấp bảo vệ yêu cầu khi lắp đặt các thành phần kết nối	IP20 theo IEC 60529:2001
	Các điều kiện khác	Khi thiết lập một phân vùng giữa các vùng khác nhau, các biện pháp thích hợp phải được thực hiện để đảm bảo rằng các thành phần được lắp đặt trong phân vùng cách ly hoàn toàn các vùng với nhau.
