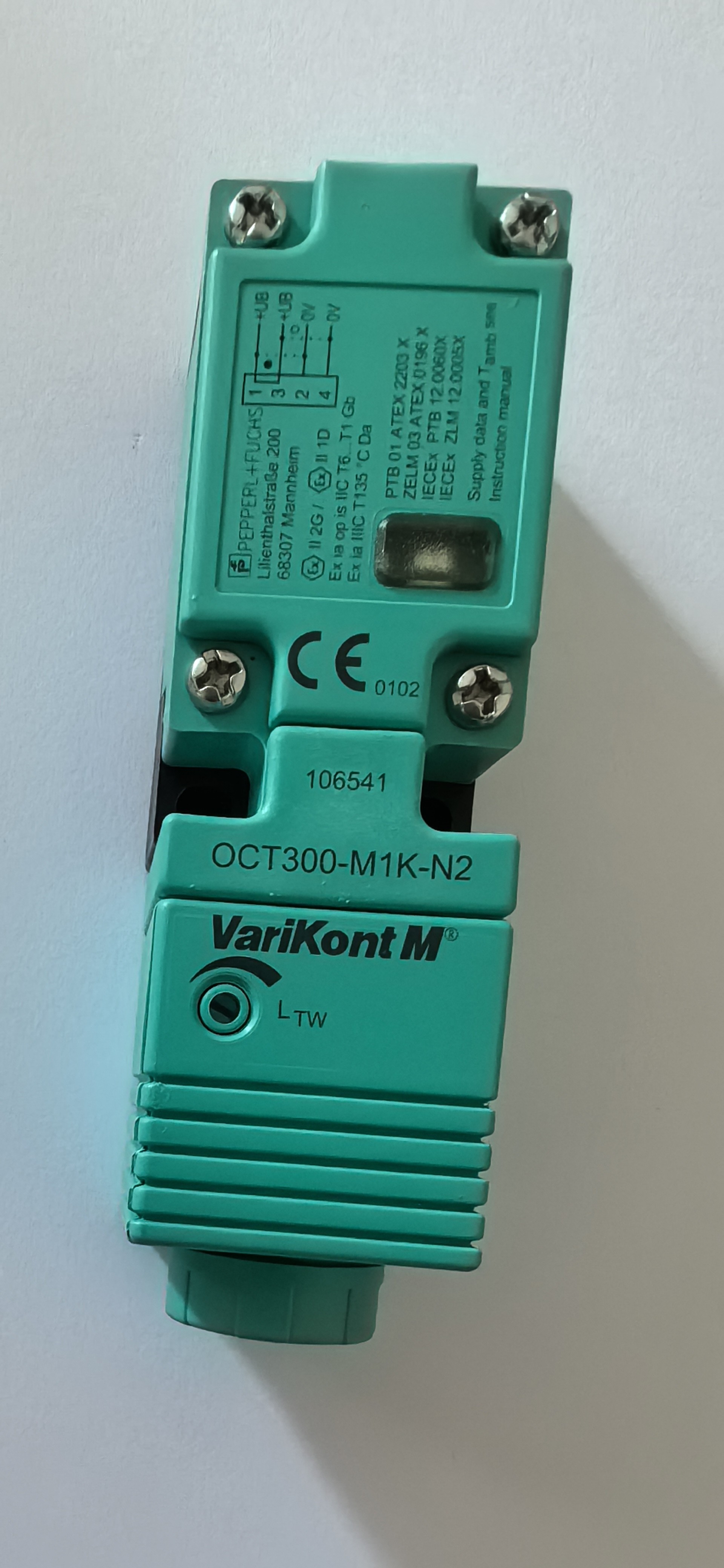

Czujnik dyfuzyjny, NAMUR, konstrukcja specjalna, zasięg detekcji 300 mm, światło podczerwone, załączanie światłem/ciemnością, wersja DC, wyjście NAMUR, komora zaciskowa.
| Specyfikacje ogólne | ||
|---|---|---|
| Zasięg detekcji | 0 ... 300 mm | |
| Zakres regulacji | 70 ... 300 mm | |
| Cel referencyjny | standardowy biały 200 mm x 200 mm | |
| Źródło światła | IRED, 880 nm | |
| Typ światła | modulowane światło podczerwone | |
| Granica światła otoczenia | ≤ 40000 Lux światło słoneczne ≤ 30000 Lux światło halogenowe |
|
| Wpływ temperatury | ≤ 0,5 mm/K | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTFd | 1319 a | |
| Czas misji (TM) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki/środki obsługi | ||
| Wskaźnik funkcji | LED żółty: stan przełączania | |
| Elementy sterujące | Regulator zasięgu wykrywania | |
| Specyfikacje elektryczne | ||
| Napięcie zasilania | 6 ... 20 V DC (Ri ok. 0 Ohm) | |
| Tętnienia | 5 % | |
| Opóźnienie czasowe przed gotowością | 20 ms | |
| Wyjście | ||
| Typ przełączania | załączanie światłem/ciemnością, programowalne | |
| Wyjście sygnałowe | 1 wyjście NAMUR NC/NO programowalne | |
| Napięcie przełączania | 8 V DC (Ri ok. 1 kΩ) | |
| Częstotliwość przełączania | ≤ 100 Hz | |
| Pobór prądu | ||
| Wykryto cel referencyjny | połączenie 1, 2: ≤ 1 mA połączenie 3, 4: ≥ 2,7 mA |
|
| Cel referencyjny niewykryty | połączenie 1, 2: ≥ 2,7 mA połączenie 3, 4: ≤ 1 mA |
|
| Czas reakcji | 5 ms | |
| Powtarzalność | ≤ 0,5 % zasięgu wykrywania | |
| Zgodność | ||
| Norma produktu | EN 60947-5-2 | |
| Zgodność z normami i dyrektywami | ||
| Zgodność z normami | ||
| Normy | EN 60947-5-6:2000 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 °C (-13 ... 158 °F) | |
| Temperatura przechowywania | -40 ... 80 °C (-40 ... 176 °F) | |
| Specyfikacje mechaniczne | ||
| Stopień ochrony | IP20 | |
| Połączenie | Komora zaciskowa M16, przekrój żyły ≤ 2,5 mm2 | |
| Materiał | ||
| Obudowa | PBT | |
| Powierzchnia optyczna | Odporna na zarysowania soczewka ze szkła mineralnego | |
| Masa | 100 g | |
| Wymiary | ||
| Wysokość | 30 mm | |
| Szerokość | 30 mm | |
| Głębokość | 102 mm | |
| ATEX G | ||
| Certyfikat badania typu WE | PTB 01 ATEX 2203 X | |
| Wnioskodawca | Pepperl+Fuchs GmbH, Lilienthalstrasse 200, 68307 Mannheim, Niemcy | |
| Oznakowanie CE | CE0102 | |
| Oznakowanie ATEX | Strefa 1: ![najnowsza sprawa firmy na temat [#aname#]](http://style.industrialautomation-sensors.com/images/load_icon.gif){kind=icon} II 2G Ex ia op is IIC T6...T1 Gb |
|
| Zgodność z dyrektywą | 2014/34/EU | |
| Normy | EN 60079-0:2012+A11:2013 EN 60079-11:2012 EN 60079-28:2007 |
|
| Efektywna pojemność wewnętrzna Ci | maks. 75 nF | |
| Efektywna indukcyjność wewnętrzna Li | pomijalnie mała | |
| Ogólne | Aparatura musi być eksploatowana zgodnie z danymi zawartymi w karcie katalogowej i niniejszej instrukcji obsługi. W szczególności należy przestrzegać maksymalnego napięcia znamionowego i zakresu temperatur. Należy przestrzegać warunków szczególnych! Należy przestrzegać certyfikatu badania typu UE. | |
| Temperatura otoczenia | Zakresy temperatur, zgodnie z klasą temperaturową, podano w certyfikacie badania typu WE. | |
| Instalacja, uruchomienie | Aparatura towarzysząca musi, co najmniej, spełniać wymagania dotyczące stopnia ochrony ia oraz dla Grup II lub III, odpowiednio do warunków eksploatacji. Ze względu na możliwe ryzyko zapłonu, które może wystąpić w wyniku uszkodzeń i/lub prądów przejściowych w systemie połączeń wyrównawczych, preferowana jest izolacja galwaniczna w obwodzie zasilania i sygnału prądowego. Aparatura towarzysząca bez izolacji galwanicznej może być używana tylko wtedy, gdy spełnione są odpowiednie wymagania określone w normie IEC 60079-14. Bezpieczeństwo własne jest zapewnione tylko w połączeniu z odpowiednią aparaturą towarzyszącą i zgodnie z dowodem bezpieczeństwa własnego. | |
| Konserwacja | Żadne modyfikacje nie mogą być podejmowane na aparaturze, która jest eksploatowana w strefach zagrożonych wybuchem. Naprawy takiej aparatury są niedopuszczalne. | |
| Warunki szczególne | ||
| Ochrona przed zagrożeniem mechanicznym | W przypadku stosowania w zakresie temperatur poniżej -20 °C czujnik powinien być chroniony przed uderzeniami poprzez zapewnienie dodatkowej obudowy. | |
| Stopień ochrony wymagany podczas instalacji elementów łączących | IP20 zgodnie z IEC 60529:2001 | |
| Inne warunki | Zapoznaj się z odpowiednim certyfikatem badania typu WE, aby zobaczyć związek między typem podłączonego obwodu, maksymalną dopuszczalną temperaturą otoczenia i klasą temperaturową, a także efektywnymi reaktancjami wewnętrznymi. | |
| ATEX D | ||
| Certyfikat badania typu WE | ZELM 03 ATEX 0196 X | |
| Wnioskodawca | Pepperl+Fuchs GmbH, Lilienthalstrasse 200, 68307 Mannheim, Niemcy | |
| Oznakowanie CE | CE0102 | |
| Oznakowanie ATEX | Strefa 20/21: II 1D Ex ia IIIC T 135°C Da |
|
| Zgodność z dyrektywą | 2014/34/EU | |
| Normy | EN 60079-0:2012+A11:2013 EN 60079-11:2012 EN 60079-28:2007 |
|
| Efektywna pojemność wewnętrzna Ci | maks. 1200 nF | |
| Efektywna indukcyjność wewnętrzna Li | pomijalnie mała | |
| Ogólne | Aparatura musi być eksploatowana zgodnie z danymi zawartymi w karcie katalogowej i niniejszej instrukcji obsługi. W szczególności należy przestrzegać maksymalnego napięcia znamionowego i zakresu temperatur. Należy przestrzegać warunków szczególnych! Należy przestrzegać certyfikatu badania typu UE. | |
| Temperatura otoczenia | -25 ... 70 °C (-13 ... 158 °F) | |
| Instalacja, uruchomienie | Aparatura towarzysząca musi, co najmniej, spełniać wymagania dotyczące stopnia ochrony ia oraz dla Grup II lub III, odpowiednio do warunków eksploatacji. Ze względu na możliwe ryzyko zapłonu, które może wystąpić w wyniku uszkodzeń i/lub prądów przejściowych w systemie połączeń wyrównawczych, preferowana jest izolacja galwaniczna w obwodzie zasilania i sygnału prądowego. Aparatura towarzysząca bez izolacji galwanicznej może być używana tylko wtedy, gdy spełnione są odpowiednie wymagania określone w normie IEC 60079-14. Niniejszy certyfikat nie gwarantuje, że elementy zainstalowane w przegrodzie całkowicie izolują strefy od siebie. Należy podjąć odpowiednie środki podczas ustawiania przegrody, aby zapewnić całkowitą izolację stref. | |
| Konserwacja | Żadne modyfikacje nie mogą być podejmowane na aparaturze, która jest eksploatowana w strefach zagrożonych wybuchem. Naprawy takiej aparatury są niedopuszczalne. | |
| Warunki szczególne | ||
| Ochrona przed niebezpiecznym ładowaniem elektrostatycznym | Urządzenie musi być zainstalowane w taki sposób, aby można było uniknąć wyładowań elektrostatycznych. Jeśli urządzenie jest zainstalowane zgodnie z instrukcjami dostarczonymi przez producenta, nie należy spodziewać się niebezpiecznego ładunku elektrostatycznego ze względu na właściwości urządzenia. | |
| Ochrona przed zagrożeniem mechanicznym | W przypadku stosowania w zakresie temperatur poniżej -20 °C czujnik powinien być chroniony przed uderzeniami poprzez zapewnienie dodatkowej obudowy. | |
| Stopień ochrony wymagany podczas instalacji elementów łączących | IP20 zgodnie z IEC 60529:2001 | |
| Inne warunki | Zapoznaj się z odpowiednim certyfikatem badania typu WE, aby zobaczyć związek między typem podłączonego obwodu, maksymalną dopuszczalną temperaturą otoczenia i klasą temperatury powierzchni. W zastosowaniach, w których oczekuje się wysokiego poziomu ładunku (np. malowanie elektrostatyczne, produkcja folii, odsysanie pyłu, tarcie mechaniczne), należy podjąć środki konstrukcyjne w celu ograniczenia powierzchni plastikowej obudowy narażonej na ten ładunek do około 15 cm2, aby uniknąć propagacji wyładowań szczotkowych. Podczas ustawiania przegrody między różnymi strefami należy podjąć odpowiednie środki, aby zapewnić, że elementy zainstalowane w przegrodzie całkowicie izolują strefy od siebie. | |
| IECEx G | ||
| Numer certyfikatu | IECEx PTB 12.0060 X | |
| Wnioskodawca | Pepperl+Fuchs GmbH, Lilienthalstrasse 200, 68307 Mannheim, Niemcy | |
| Oznakowanie IECEx | Strefa 1: II 2G Ex ia op is IIC T6...T1 Gb | |
| Normy | IEC 60079-0:2011 IEC 60079-11:2011 IEC 60079-28:2006 | |
| Efektywna pojemność wewnętrzna Ci | maks. 75 nF | |
| Efektywna indukcyjność wewnętrzna Li | pomijalnie mała | |
| Ogólne | Aparatura musi być eksploatowana zgodnie z danymi zawartymi w karcie katalogowej i niniejszej instrukcji obsługi. W szczególności należy przestrzegać maksymalnego napięcia znamionowego i zakresu temperatur. Należy przestrzegać warunków szczególnych! Należy przestrzegać certyfikatu IECEx. | |
| Temperatura otoczenia | Zakresy temperatur, zgodnie z klasą temperaturową, podano w certyfikacie badania typu WE. | |
| Instalacja, uruchomienie | Aparatura towarzysząca musi, co najmniej, spełniać wymagania dotyczące stopnia ochrony ia oraz dla Grup II lub III, odpowiednio do warunków eksploatacji. Ze względu na możliwe ryzyko zapłonu, które może wystąpić w wyniku uszkodzeń i/lub prądów przejściowych w systemie połączeń wyrównawczych, preferowana jest izolacja galwaniczna w obwodzie zasilania i sygnału prądowego. Aparatura towarzysząca bez izolacji galwanicznej może być używana tylko wtedy, gdy spełnione są odpowiednie wymagania określone w normie IEC 60079-14. Bezpieczeństwo własne jest zapewnione tylko w połączeniu z odpowiednią aparaturą towarzyszącą i zgodnie z dowodem bezpieczeństwa własnego. | |
| Konserwacja | Żadne modyfikacje nie mogą być podejmowane na aparaturze, która jest eksploatowana w strefach zagrożonych wybuchem. Naprawy takiej aparatury są niedopuszczalne. | |
| Warunki szczególne | ||
| Ochrona przed zagrożeniem mechanicznym | W przypadku stosowania w zakresie temperatur poniżej -20 °C czujnik powinien być chroniony przed uderzeniami poprzez zapewnienie dodatkowej obudowy. | |
| Stopień ochrony wymagany podczas instalacji elementów łączących | IP20 zgodnie z IEC 60529:2001 | |
| Inne warunki | Zapoznaj się z odpowiednim certyfikatem badania typu WE, aby zobaczyć związek między typem podłączonego obwodu, maksymalną dopuszczalną temperaturą otoczenia i klasą temperaturową, a także efektywnymi reaktancjami wewnętrznymi. | |
| IECEx D | ||
| Numer certyfikatu | IECEx ZLM 12.0005X | |
| Wnioskodawca | Pepperl+Fuchs GmbH, Lilienthalstrasse 200, 68307 Mannheim, Niemcy | |
| Oznakowanie IECEx | Ex ia IIIC T135°C Da | |
| Normy | IEC 60079-0:2011 IEC 60079-11:2011 | |
| Efektywna pojemność wewnętrzna Ci | maks. 1200 nF | |
| Efektywna indukcyjność wewnętrzna Li | pomijalnie mała | |
| Ogólne | Aparatura musi być eksploatowana zgodnie z danymi zawartymi w karcie katalogowej i niniejszej instrukcji obsługi. W szczególności należy przestrzegać maksymalnego napięcia znamionowego i zakresu temperatur. Należy przestrzegać warunków szczególnych! Należy przestrzegać certyfikatu IECEx. | |
| Temperatura otoczenia | -25 ... 70 °C (-13 ... 158 °F) | |
| Instalacja, uruchomienie | Aparatura towarzysząca musi, co najmniej, spełniać wymagania dotyczące stopnia ochrony ia oraz dla Grup II lub III, odpowiednio do warunków eksploatacji. Ze względu na możliwe ryzyko zapłonu, które może wystąpić w wyniku uszkodzeń i/lub prądów przejściowych w systemie połączeń wyrównawczych, preferowana jest izolacja galwaniczna w obwodzie zasilania i sygnału prądowego. Aparatura towarzysząca bez izolacji galwanicznej może być używana tylko wtedy, gdy spełnione są odpowiednie wymagania określone w normie IEC 60079-14. Niniejszy certyfikat nie gwarantuje, że elementy zainstalowane w przegrodzie całkowicie izolują strefy od siebie. Należy podjąć odpowiednie środki podczas ustawiania przegrody, aby zapewnić całkowitą izolację stref. | |
| Konserwacja | Żadne modyfikacje nie mogą być podejmowane na aparaturze, która jest eksploatowana w strefach zagrożonych wybuchem. Naprawy takiej aparatury są niedopuszczalne. | |
| Warunki szczególne | ||
| Ochrona przed niebezpiecznym ładowaniem elektrostatycznym | Urządzenie musi być zainstalowane w taki sposób, aby można było uniknąć wyładowań elektrostatycznych. Jeśli urządzenie jest zainstalowane zgodnie z instrukcjami dostarczonymi przez producenta, nie należy spodziewać się niebezpiecznego ładunku elektrostatycznego ze względu na właściwości urządzenia. | |
| Ochrona przed zagrożeniem mechanicznym | W przypadku stosowania w zakresie temperatur poniżej -20 °C czujnik powinien być chroniony przed uderzeniami poprzez zapewnienie dodatkowej obudowy. | |
| Stopień ochrony wymagany podczas instalacji elementów łączących | IP20 zgodnie z IEC 60529:2001 | |
| Inne warunki | Podczas ustawiania przegrody między różnymi strefami należy podjąć odpowiednie środki, aby zapewnić, że elementy zainstalowane w przegrodzie całkowicie izolują strefy od siebie. | |
