Sensor mode difus, NAMUR

Sensor mode difus, NAMUR

February 20, 2024

kasus perusahaan terbaru tentang Sensor mode difus, NAMUR

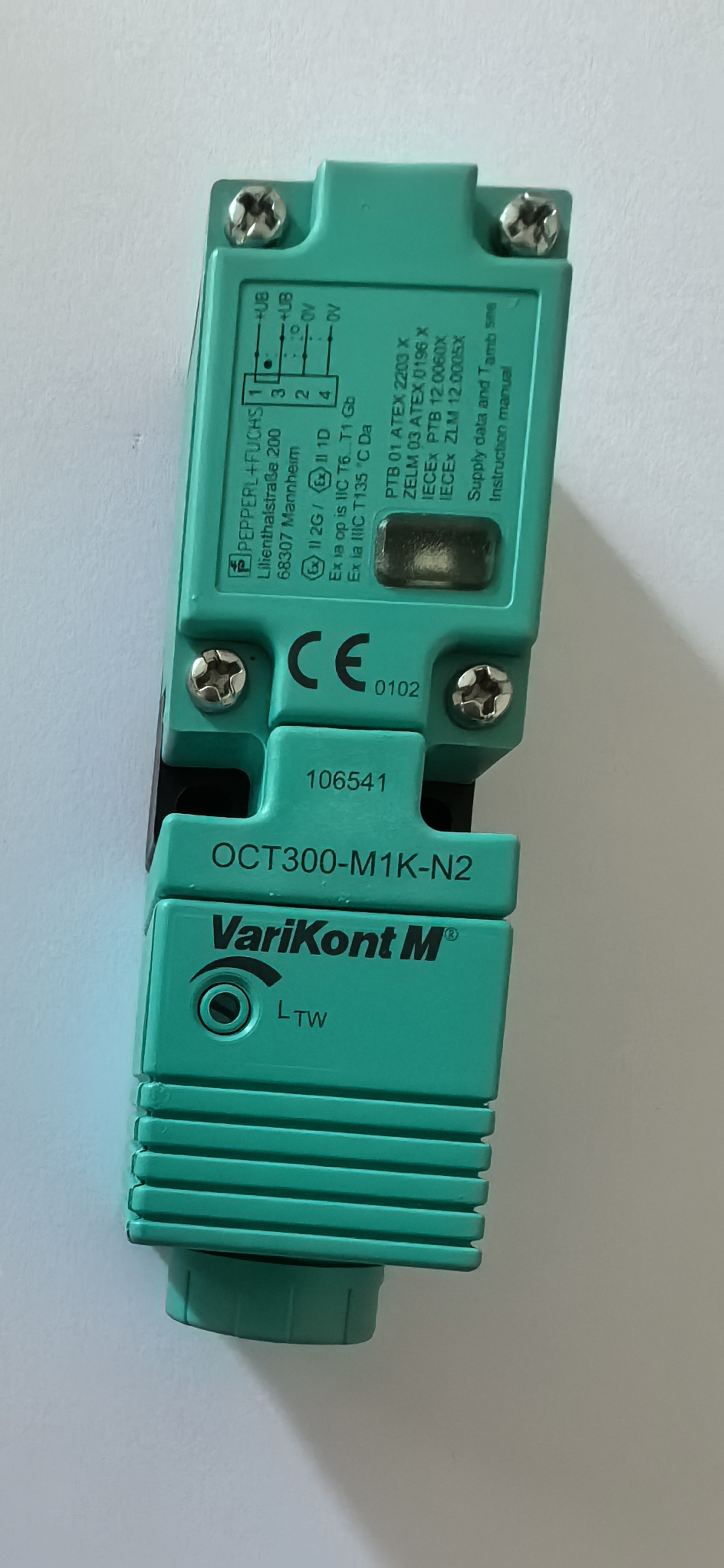

Sensor mode difus, NAMUR OCT300-M1K-N2

Sensor mode difus, NAMUR, desain khusus, jarak deteksi 300 mm, cahaya inframerah, terang/gelap aktif, versi DC, keluaran NAMUR, kompartemen terminal.





Spesifikasi umum
Jarak deteksi 0 ... 300 mm
Rentang penyesuaian 70 ... 300 mm
Target referensi putih standar 200 mm x 200 mm
Sumber cahaya IRED, 880 nm
Jenis cahaya cahaya inframerah termodulasi
Batas cahaya sekitar ≤ 40000 Lux cahaya matahari
≤ 30000 Lux cahaya halogen
Pengaruh suhu ≤ 0.5 mm/K
Parameter terkait keselamatan fungsional
MTTFd 1319 a
Waktu Misi (TM) 20 a
Cakupan Diagnostik (DC) 0 %
Indikator/sarana pengoperasian
Indikator fungsi LED kuning: status switching
Elemen kontrol Pengatur rentang penginderaan
Spesifikasi listrik
Tegangan pengoperasian 6 ... 20 V DC (Ri sekitar 0 Ohm)
Riak 5 %
Penundaan waktu sebelum ketersediaan 20 ms
Keluaran
Jenis switching terang/gelap aktif, dapat diprogram
Keluaran sinyal 1 keluaran NAMUR NC/NO dapat diprogram
Tegangan switching 8 V DC (Ri sekitar 1 kΩ)
Frekuensi switching ≤ 100 Hz
Konsumsi arus
  Target referensi terdeteksi koneksi 1, 2: ≤ 1 mA
koneksi 3, 4: ≥ 2.7 mA
  Target referensi tidak terdeteksi koneksi 1, 2: ≥ 2.7 mA
koneksi 3, 4: ≤ 1 mA
Waktu respons 5 ms
Akurasi pengulangan ≤ 0.5 % dari rentang penginderaan
Kesesuaian
Standar produk EN 60947-5-2
Kepatuhan terhadap standar dan arahan
Kesesuaian standar
  Standar EN 60947-5-6:2000
Kondisi sekitar
Suhu sekitar -25 ... 70 °C (-13 ... 158 °F)
Suhu penyimpanan -40 ... 80 °C (-40 ... 176 °F)
Spesifikasi mekanis
Tingkat perlindungan IP20
Koneksi Kompartemen terminal M16, penampang inti ≤ 2.5 mm2
Material
  Rumah PBT
  Muka optik Lensa kaca mineral tahan gores
Massa 100 g
Dimensi
  Tinggi 30 mm
  Lebar 30 mm
  Kedalaman 102 mm
ATEX G
Sertifikat Uji Tipe EC PTB 01 ATEX 2203 X
Pemohon Pepperl+Fuchs GmbH, Lilienthalstrasse 200, 68307 Mannheim, Jerman
Penandaan CE CE0102
Penandaan ATEX Zona 1: kasus perusahaan terbaru tentang [#aname#] II 2G Ex ia op is IIC T6...T1 Gb
Kesesuaian arahan 2014/34/EU
Standar EN 60079-0:2012+A11:2013
EN 60079-11:2012
EN 60079-28:2007
Kapasitansi internal efektif Ci maks. 75 nF
Induktansi internal efektif Li sangat kecil
Umum Perangkat harus dioperasikan sesuai dengan data yang diberikan dalam lembar data dan instruksi pengoperasian ini. Secara khusus, tegangan terukur maksimum dan rentang suhu harus dipatuhi. Kondisi khusus harus dipatuhi! Sertifikat uji tipe UE harus diperhatikan.
Suhu sekitar Rentang suhu, sesuai dengan kelas suhu, diberikan dalam Sertifikat Uji Tipe EC.
Pemasangan, penugasan Perangkat terkait harus, sebagai minimum, memenuhi persyaratan untuk tingkat perlindungan ia dan untuk Grup II atau III, sebagaimana sesuai untuk kondisi pengoperasian. Karena kemungkinan risiko pengapian yang dapat terjadi sebagai akibat dari kesalahan dan/atau arus transien dalam sistem pengikatan ekipotensial, isolasi galvanik dalam sirkuit arus suplai dan sinyal lebih disukai. Perangkat terkait tanpa isolasi galvanik hanya dapat digunakan jika persyaratan yang sesuai sebagaimana ditetapkan dalam IEC 60079-14 terpenuhi. Keamanan intrinsik hanya terjamin dalam kaitannya dengan perangkat terkait yang sesuai dan sesuai dengan bukti keamanan intrinsik.
Pemeliharaan Tidak ada modifikasi yang harus dilakukan pada perangkat, yang dioperasikan di area berbahaya. Perbaikan pada perangkat tersebut tidak diperbolehkan.
Kondisi khusus
  Perlindungan dari bahaya mekanis Bila digunakan dalam rentang suhu di bawah -20 °C, sensor harus dilindungi dari guncangan dengan penyediaan rumah tambahan.
  Tingkat perlindungan yang diperlukan saat memasang komponen penghubung IP20 sesuai dengan IEC 60529:2001
  Kondisi lain Lihat sertifikat uji tipe EC yang relevan untuk melihat hubungan antara jenis sirkuit yang terhubung, suhu sekitar maksimum yang diizinkan, dan kelas suhu serta reaktansi dalam efektif.
ATEX D
Sertifikat Uji Tipe EC ZELM 03 ATEX 0196 X
Pemohon Pepperl+Fuchs GmbH, Lilienthalstrasse 200, 68307 Mannheim, Jerman
Penandaan CE CE0102
Penandaan ATEX Zona 20/21: kasus perusahaan terbaru tentang [#aname#] II 1D Ex ia IIIC T 135°C Da
Kesesuaian arahan 2014/34/EU
Standar EN 60079-0:2012+A11:2013
EN 60079-11:2012
EN 60079-28:2007
Kapasitansi internal efektif Ci maks. 1200 nF
Induktansi internal efektif Li sangat kecil
Umum Perangkat harus dioperasikan sesuai dengan data yang diberikan dalam lembar data dan instruksi pengoperasian ini. Secara khusus, tegangan terukur maksimum dan rentang suhu harus dipatuhi. Kondisi khusus harus dipatuhi! Sertifikat uji tipe UE harus diperhatikan.
Suhu sekitar -25 ... 70 °C (-13 ... 158 °F)
Pemasangan, penugasan Perangkat terkait harus, sebagai minimum, memenuhi persyaratan untuk tingkat perlindungan ia dan untuk Grup II atau III, sebagaimana sesuai untuk kondisi pengoperasian. Karena kemungkinan risiko pengapian yang dapat terjadi sebagai akibat dari kesalahan dan/atau arus transien dalam sistem pengikatan ekipotensial, isolasi galvanik dalam sirkuit arus suplai dan sinyal lebih disukai. Perangkat terkait tanpa isolasi galvanik hanya dapat digunakan jika persyaratan yang sesuai sebagaimana ditetapkan dalam IEC 60079-14 terpenuhi. Sertifikat ini tidak menjamin bahwa komponen yang dipasang dalam partisi mengisolasi zona sepenuhnya satu sama lain. Tindakan yang sesuai harus diambil ketika partisi diatur untuk memastikan zona benar-benar terisolasi.
Pemeliharaan Tidak ada modifikasi yang harus dilakukan pada perangkat, yang dioperasikan di area berbahaya. Perbaikan pada perangkat tersebut tidak diperbolehkan.
Kondisi khusus
  Perlindungan terhadap pengisian elektrostatik yang berbahaya Perangkat harus dipasang sedemikian rupa sehingga pelepasan elektrostatik dapat dihindari. Jika perangkat dipasang sesuai dengan instruksi yang diberikan oleh pabrikan, tidak ada muatan elektrostatik berbahaya yang diharapkan mengingat sifat-sifat perangkat.
  Perlindungan dari bahaya mekanis Bila digunakan dalam rentang suhu di bawah -20 °C, sensor harus dilindungi dari guncangan dengan penyediaan rumah tambahan.
  Tingkat perlindungan yang diperlukan saat memasang komponen penghubung IP20 sesuai dengan IEC 60529:2001
  Kondisi lain Lihat sertifikat uji tipe EC yang relevan untuk melihat hubungan antara jenis sirkuit yang terhubung, suhu sekitar maksimum yang diizinkan, dan kelas suhu permukaan. Dalam aplikasi di mana tingkat muatan tinggi diharapkan (misalnya cat elektrostatik, pembuatan foil, ekstraksi debu, gesekan mekanis), tindakan struktural harus diambil untuk membatasi luas permukaan rumah plastik yang terpapar muatan ini hingga sekitar 15 cm2 untuk menghindari pelepasan sikat yang menyebar. Saat menyiapkan partisi antara zona yang berbeda, tindakan yang sesuai harus diambil untuk memastikan bahwa komponen yang dipasang dalam partisi mengisolasi zona sepenuhnya satu sama lain.
IECEx G
Nomor sertifikat IECEx PTB 12.0060 X
Pemohon Pepperl+Fuchs GmbH, Lilienthalstrasse 200, 68307 Mannheim, Jerman
Penandaan IECEx Zona 1: II 2G Ex ia op is IIC T6...T1 Gb
Standar IEC 60079-0:2011 IEC 60079-11:2011 IEC 60079-28:2006
Kapasitansi internal efektif Ci maks. 75 nF
Induktansi internal efektif Li sangat kecil
Umum Perangkat harus dioperasikan sesuai dengan data yang diberikan dalam lembar data dan instruksi pengoperasian ini. Secara khusus, tegangan terukur maksimum dan rentang suhu harus dipatuhi. Kondisi khusus harus dipatuhi! Sertifikat IECEx harus diperhatikan.
Suhu sekitar Rentang suhu, sesuai dengan kelas suhu, diberikan dalam Sertifikat Uji Tipe EC.
Pemasangan, penugasan Perangkat terkait harus, sebagai minimum, memenuhi persyaratan untuk tingkat perlindungan ia dan untuk Grup II atau III, sebagaimana sesuai untuk kondisi pengoperasian. Karena kemungkinan risiko pengapian yang dapat terjadi sebagai akibat dari kesalahan dan/atau arus transien dalam sistem pengikatan ekipotensial, isolasi galvanik dalam sirkuit arus suplai dan sinyal lebih disukai. Perangkat terkait tanpa isolasi galvanik hanya dapat digunakan jika persyaratan yang sesuai sebagaimana ditetapkan dalam IEC 60079-14 terpenuhi. Keamanan intrinsik hanya terjamin dalam kaitannya dengan perangkat terkait yang sesuai dan sesuai dengan bukti keamanan intrinsik.
Pemeliharaan Tidak ada modifikasi yang harus dilakukan pada perangkat, yang dioperasikan di area berbahaya. Perbaikan pada perangkat tersebut tidak diperbolehkan.
Kondisi khusus
  Perlindungan dari bahaya mekanis Bila digunakan dalam rentang suhu di bawah -20 °C, sensor harus dilindungi dari guncangan dengan penyediaan rumah tambahan.
  Tingkat perlindungan yang diperlukan saat memasang komponen penghubung IP20 sesuai dengan IEC 60529:2001
  Kondisi lain Lihat sertifikat uji tipe EC yang relevan untuk melihat hubungan antara jenis sirkuit yang terhubung, suhu sekitar maksimum yang diizinkan, dan kelas suhu serta reaktansi dalam efektif.
IECEx D
Nomor sertifikat IECEx ZLM 12.0005X
Pemohon Pepperl+Fuchs GmbH, Lilienthalstrasse 200, 68307 Mannheim, Jerman
Penandaan IECEx Ex ia IIIC T135°C Da
Standar IEC 60079-0:2011 IEC 60079-11:2011
Kapasitansi internal efektif Ci maks. 1200 nF
Induktansi internal efektif Li sangat kecil
Umum Perangkat harus dioperasikan sesuai dengan data yang diberikan dalam lembar data dan instruksi pengoperasian ini. Secara khusus, tegangan terukur maksimum dan rentang suhu harus dipatuhi. Kondisi khusus harus dipatuhi! Sertifikat IECEx harus diperhatikan.
Suhu sekitar -25 ... 70 °C (-13 ... 158 °F)
Pemasangan, penugasan Perangkat terkait harus, sebagai minimum, memenuhi persyaratan untuk tingkat perlindungan ia dan untuk Grup II atau III, sebagaimana sesuai untuk kondisi pengoperasian. Karena kemungkinan risiko pengapian yang dapat terjadi sebagai akibat dari kesalahan dan/atau arus transien dalam sistem pengikatan ekipotensial, isolasi galvanik dalam sirkuit arus suplai dan sinyal lebih disukai. Perangkat terkait tanpa isolasi galvanik hanya dapat digunakan jika persyaratan yang sesuai sebagaimana ditetapkan dalam IEC 60079-14 terpenuhi. Sertifikat ini tidak menjamin bahwa komponen yang dipasang dalam partisi mengisolasi zona sepenuhnya satu sama lain. Tindakan yang sesuai harus diambil ketika partisi diatur untuk memastikan zona benar-benar terisolasi.
Pemeliharaan Tidak ada modifikasi yang harus dilakukan pada perangkat, yang dioperasikan di area berbahaya. Perbaikan pada perangkat tersebut tidak diperbolehkan.
Kondisi khusus
  Perlindungan terhadap pengisian elektrostatik yang berbahaya Perangkat harus dipasang sedemikian rupa sehingga pelepasan elektrostatik dapat dihindari. Jika perangkat dipasang sesuai dengan instruksi yang diberikan oleh pabrikan, tidak ada muatan elektrostatik berbahaya yang diharapkan mengingat sifat-sifat perangkat.
  Perlindungan dari bahaya mekanis Bila digunakan dalam rentang suhu di bawah -20 °C, sensor harus dilindungi dari guncangan dengan penyediaan rumah tambahan.
  Tingkat perlindungan yang diperlukan saat memasang komponen penghubung IP20 sesuai dengan IEC 60529:2001
  Kondisi lain Saat menyiapkan partisi antara zona yang berbeda, tindakan yang sesuai harus diambil untuk memastikan bahwa komponen yang dipasang dalam partisi mengisolasi zona sepenuhnya satu sama lain.
