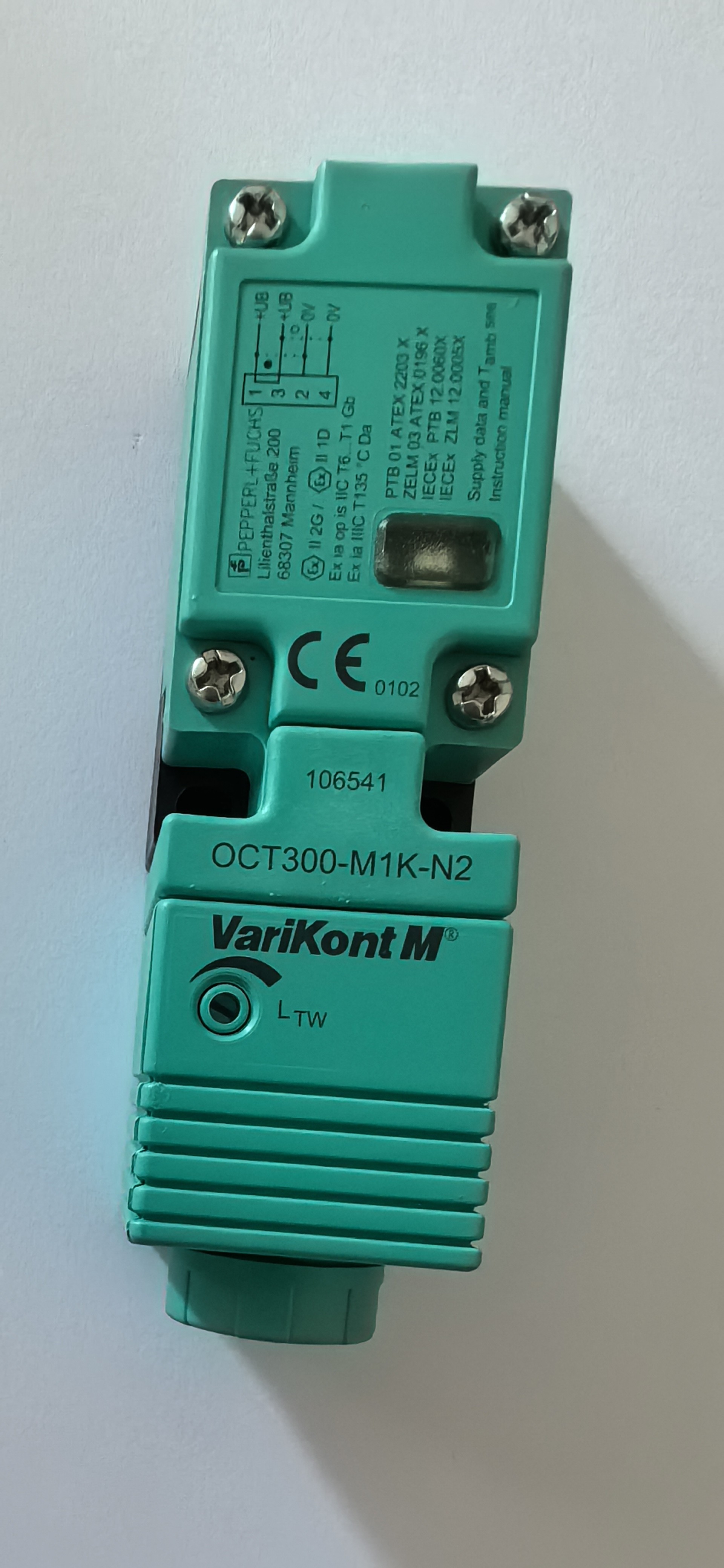

Sensore a riflessione diffusa, NAMUR, design speciale, portata di rilevamento 300 mm, luce infrarossa, light/dark on, versione DC, uscita NAMUR, vano morsetti.
| Specifiche generali | ||
|---|---|---|
| Portata di rilevamento | 0 ... 300 mm | |
| Campo di regolazione | 70 ... 300 mm | |
| Target di riferimento | bianco standard 200 mm x 200 mm | |
| Sorgente luminosa | IRED, 880 nm | |
| Tipo di luce | luce infrarossa modulata | |
| Limite luce ambiente | ≤ 40000 Lux luce solare ≤ 30000 Lux luce alogena |
|
| Influenza della temperatura | ≤ 0.5 mm/K | |
| Parametri relativi alla sicurezza funzionale | ||
| MTTFd | 1319 a | |
| Tempo di missione (TM) | 20 a | |
| Copertura diagnostica (DC) | 0 % | |
| Indicatori/mezzi di funzionamento | ||
| Indicatore di funzione | LED giallo: stato di commutazione | |
| Elementi di controllo | Regolatore della portata di rilevamento | |
| Specifiche elettriche | ||
| Tensione di esercizio | 6 ... 20 V CC (Ri circa 0 Ohm) | |
| Ripple | 5 % | |
| Ritardo di tempo prima della disponibilità | 20 ms | |
| Uscita | ||
| Tipo di commutazione | light/dark on, programmabile | |
| Uscita segnale | 1 uscita NAMUR NC/NO programmabile | |
| Tensione di commutazione | 8 V CC (Ri circa 1 kΩ) | |
| Frequenza di commutazione | ≤ 100 Hz | |
| Consumo di corrente | ||
| Target di riferimento rilevato | collegamento 1, 2: ≤ 1 mA collegamento 3, 4: ≥ 2.7 mA |
|
| Target di riferimento non rilevato | collegamento 1, 2: ≥ 2.7 mA collegamento 3, 4: ≤ 1 mA |
|
| Tempo di risposta | 5 ms | |
| Accuratezza di ripetizione | ≤ 0.5 % della portata di rilevamento | |
| Conformità | ||
| Standard di prodotto | EN 60947-5-2 | |
| Conformità a standard e direttive | ||
| Conformità agli standard | ||
| Standard | EN 60947-5-6:2000 | |
| Condizioni ambientali | ||
| Temperatura ambiente | -25 ... 70 °C (-13 ... 158 °F) | |
| Temperatura di stoccaggio | -40 ... 80 °C (-40 ... 176 °F) | |
| Specifiche meccaniche | ||
| Grado di protezione | IP20 | |
| Collegamento | Vano morsetti M16, sezione del conduttore ≤ 2.5 mm2 | |
| Materiale | ||
| Alloggiamento | PBT | |
| Superficie ottica | Lente in vetro minerale resistente ai graffi | |
| Massa | 100 g | |
| Dimensioni | ||
| Altezza | 30 mm | |
| Larghezza | 30 mm | |
| Profondità | 102 mm | |
| ATEX G | ||
| Certificato di esame CE | PTB 01 ATEX 2203 X | |
| Richiedente | Pepperl+Fuchs GmbH, Lilienthalstrasse 200, 68307 Mannheim, Germania | |
| Marcatura CE | CE0102 | |
| Marcatura ATEX | Zona 1: |
|
| Conformità alla direttiva | 2014/34/UE | |
| Standard | EN 60079-0:2012+A11:2013 EN 60079-11:2012 EN 60079-28:2007 |
|
| Capacità interna effettiva Ci | max. 75 nF | |
| Induttanza interna effettiva Li | trascurabile | |
| Generale | L'apparecchio deve essere utilizzato in conformità con i dati forniti nella scheda tecnica e in queste istruzioni operative. In particolare, è necessario rispettare la tensione nominale massima e l'intervallo di temperatura. Le condizioni speciali devono essere rispettate! Il certificato di esame UE deve essere osservato. | |
| Temperatura ambiente | Gli intervalli di temperatura, in base alla classe di temperatura, sono indicati nel certificato di esame CE. | |
| Installazione, messa in servizio | L'apparecchio associato deve, come minimo, soddisfare i requisiti per il grado di protezione ia e per i Gruppi II o III, a seconda delle condizioni operative. A causa del possibile rischio di ignizione che può verificarsi a seguito di guasti e/o correnti transitorie nel sistema di collegamento equipotenziale, è preferibile l'isolamento galvanico nel circuito di alimentazione e di corrente di segnale. Gli apparecchi associati senza isolamento galvanico possono essere utilizzati solo se vengono soddisfatti i requisiti appropriati come indicato nella IEC 60079-14. La sicurezza intrinseca è garantita solo in connessione con un apparecchio correlato appropriato e in base alla prova di sicurezza intrinseca. | |
| Manutenzione | Non devono essere apportate modifiche all'apparecchio, che viene utilizzato in aree pericolose. Le riparazioni di tali apparecchi non sono consentite. | |
| Condizioni speciali | ||
| Protezione dai pericoli meccanici | Se utilizzato nell'intervallo di temperatura inferiore a -20 °C, il sensore deve essere protetto dagli urti mediante la fornitura di un alloggiamento aggiuntivo. | |
| Grado di protezione richiesto durante l'installazione dei componenti di collegamento | IP20 secondo IEC 60529:2001 | |
| Altre condizioni | Fare riferimento al certificato di esame CE pertinente per vedere la relazione tra il tipo di circuito collegato, la temperatura ambiente massima consentita e la classe di temperatura, nonché le reattanze interne effettive. | |
| ATEX D | ||
| Certificato di esame CE | ZELM 03 ATEX 0196 X | |
| Richiedente | Pepperl+Fuchs GmbH, Lilienthalstrasse 200, 68307 Mannheim, Germania | |
| Marcatura CE | CE0102 | |
| Marcatura ATEX | Zona 20/21: |
|
| Conformità alla direttiva | 2014/34/UE | |
| Standard | EN 60079-0:2012+A11:2013 EN 60079-11:2012 EN 60079-28:2007 |
|
| Capacità interna effettiva Ci | max. 1200 nF | |
| Induttanza interna effettiva Li | trascurabile | |
| Generale | L'apparecchio deve essere utilizzato in conformità con i dati forniti nella scheda tecnica e in queste istruzioni operative. In particolare, è necessario rispettare la tensione nominale massima e l'intervallo di temperatura. Le condizioni speciali devono essere rispettate! Il certificato di esame UE deve essere osservato. | |
| Temperatura ambiente | -25 ... 70 °C (-13 ... 158 °F) | |
| Installazione, messa in servizio | L'apparecchio associato deve, come minimo, soddisfare i requisiti per il grado di protezione ia e per i Gruppi II o III, a seconda delle condizioni operative. A causa del possibile rischio di ignizione che può verificarsi a seguito di guasti e/o correnti transitorie nel sistema di collegamento equipotenziale, è preferibile l'isolamento galvanico nel circuito di alimentazione e di corrente di segnale. Gli apparecchi associati senza isolamento galvanico possono essere utilizzati solo se vengono soddisfatti i requisiti appropriati come indicato nella IEC 60079-14. Questo certificato non garantisce che i componenti installati nella partizione isolino completamente le zone l'una dall'altra. Devono essere prese misure appropriate quando la partizione viene configurata per garantire che le zone siano completamente isolate. | |
| Manutenzione | Non devono essere apportate modifiche all'apparecchio, che viene utilizzato in aree pericolose. Le riparazioni di tali apparecchi non sono consentite. | |
| Condizioni speciali | ||
| Protezione contro la carica elettrostatica pericolosa | Il dispositivo deve essere installato in modo tale da evitare scariche elettrostatiche. Se il dispositivo è installato in conformità con le istruzioni fornite dal produttore, non ci si deve aspettare una carica elettrostatica pericolosa date le proprietà del dispositivo. | |
| Protezione dai pericoli meccanici | Se utilizzato nell'intervallo di temperatura inferiore a -20 °C, il sensore deve essere protetto dagli urti mediante la fornitura di un alloggiamento aggiuntivo. | |
| Grado di protezione richiesto durante l'installazione dei componenti di collegamento | IP20 secondo IEC 60529:2001 | |
| Altre condizioni | Fare riferimento al certificato di esame CE pertinente per vedere la relazione tra il tipo di circuito collegato, la temperatura ambiente massima consentita e la classe di temperatura superficiale. Nelle applicazioni in cui sono previsti alti livelli di carica (ad es. verniciatura elettrostatica, fabbricazione di fogli, estrazione della polvere, attrito meccanico), devono essere prese misure strutturali per limitare l'area superficiale dell'alloggiamento in plastica esposta a questa carica a circa 15 cm2 al fine di evitare la propagazione della scarica a spazzola. Quando si imposta una partizione tra zone diverse, devono essere prese misure appropriate per garantire che i componenti installati nella partizione isolino completamente le zone l'una dall'altra. | |
| IECEx G | ||
| Numero di certificato | IECEx PTB 12.0060 X | |
| Richiedente | Pepperl+Fuchs GmbH, Lilienthalstrasse 200, 68307 Mannheim, Germania | |
| Marcatura IECEx | Zona 1: II 2G Ex ia op is IIC T6...T1 Gb | |
| Standard | IEC 60079-0:2011 IEC 60079-11:2011 IEC 60079-28:2006 | |
| Capacità interna effettiva Ci | max. 75 nF | |
| Induttanza interna effettiva Li | trascurabile | |
| Generale | L'apparecchio deve essere utilizzato in conformità con i dati forniti nella scheda tecnica e in queste istruzioni operative. In particolare, è necessario rispettare la tensione nominale massima e l'intervallo di temperatura. Le condizioni speciali devono essere rispettate! Il certificato IECEx deve essere osservato. | |
| Temperatura ambiente | Gli intervalli di temperatura, in base alla classe di temperatura, sono indicati nel certificato di esame CE. | |
| Installazione, messa in servizio | L'apparecchio associato deve, come minimo, soddisfare i requisiti per il grado di protezione ia e per i Gruppi II o III, a seconda delle condizioni operative. A causa del possibile rischio di ignizione che può verificarsi a seguito di guasti e/o correnti transitorie nel sistema di collegamento equipotenziale, è preferibile l'isolamento galvanico nel circuito di alimentazione e di corrente di segnale. Gli apparecchi associati senza isolamento galvanico possono essere utilizzati solo se vengono soddisfatti i requisiti appropriati come indicato nella IEC 60079-14. La sicurezza intrinseca è garantita solo in connessione con un apparecchio correlato appropriato e in base alla prova di sicurezza intrinseca. | |
| Manutenzione | Non devono essere apportate modifiche all'apparecchio, che viene utilizzato in aree pericolose. Le riparazioni di tali apparecchi non sono consentite. | |
| Condizioni speciali | ||
| Protezione dai pericoli meccanici | Se utilizzato nell'intervallo di temperatura inferiore a -20 °C, il sensore deve essere protetto dagli urti mediante la fornitura di un alloggiamento aggiuntivo. | |
| Grado di protezione richiesto durante l'installazione dei componenti di collegamento | IP20 secondo IEC 60529:2001 | |
| Altre condizioni | Fare riferimento al certificato di esame CE pertinente per vedere la relazione tra il tipo di circuito collegato, la temperatura ambiente massima consentita e la classe di temperatura, nonché le reattanze interne effettive. | |
| IECEx D | ||
| Numero di certificato | IECEx ZLM 12.0005X | |
| Richiedente | Pepperl+Fuchs GmbH, Lilienthalstrasse 200, 68307 Mannheim, Germania | |
| Marcatura IECEx | Ex ia IIIC T135°C Da | |
| Standard | IEC 60079-0:2011 IEC 60079-11:2011 | |
| Capacità interna effettiva Ci | max. 1200 nF | |
| Induttanza interna effettiva Li | trascurabile | |
| Generale | L'apparecchio deve essere utilizzato in conformità con i dati forniti nella scheda tecnica e in queste istruzioni operative. In particolare, è necessario rispettare la tensione nominale massima e l'intervallo di temperatura. Le condizioni speciali devono essere rispettate! Il certificato IECEx deve essere osservato. | |
| Temperatura ambiente | -25 ... 70 °C (-13 ... 158 °F) | |
| Installazione, messa in servizio | L'apparecchio associato deve, come minimo, soddisfare i requisiti per il grado di protezione ia e per i Gruppi II o III, a seconda delle condizioni operative. A causa del possibile rischio di ignizione che può verificarsi a seguito di guasti e/o correnti transitorie nel sistema di collegamento equipotenziale, è preferibile l'isolamento galvanico nel circuito di alimentazione e di corrente di segnale. Gli apparecchi associati senza isolamento galvanico possono essere utilizzati solo se vengono soddisfatti i requisiti appropriati come indicato nella IEC 60079-14. Questo certificato non garantisce che i componenti installati nella partizione isolino completamente le zone l'una dall'altra. Devono essere prese misure appropriate quando la partizione viene configurata per garantire che le zone siano completamente isolate. | |
| Manutenzione | Non devono essere apportate modifiche all'apparecchio, che viene utilizzato in aree pericolose. Le riparazioni di tali apparecchi non sono consentite. | |
| Condizioni speciali | ||
| Protezione contro la carica elettrostatica pericolosa | Il dispositivo deve essere installato in modo tale da evitare scariche elettrostatiche. Se il dispositivo è installato in conformità con le istruzioni fornite dal produttore, non ci si deve aspettare una carica elettrostatica pericolosa date le proprietà del dispositivo. | |
| Protezione dai pericoli meccanici | Se utilizzato nell'intervallo di temperatura inferiore a -20 °C, il sensore deve essere protetto dagli urti mediante la fornitura di un alloggiamento aggiuntivo. | |
| Grado di protezione richiesto durante l'installazione dei componenti di collegamento | IP20 secondo IEC 60529:2001 | |
| Altre condizioni | Quando si imposta una partizione tra zone diverse, devono essere prese misure appropriate per garantire che i componenti installati nella partizione isolino completamente le zone l'una dall'altra. | |
![]()
![]()
