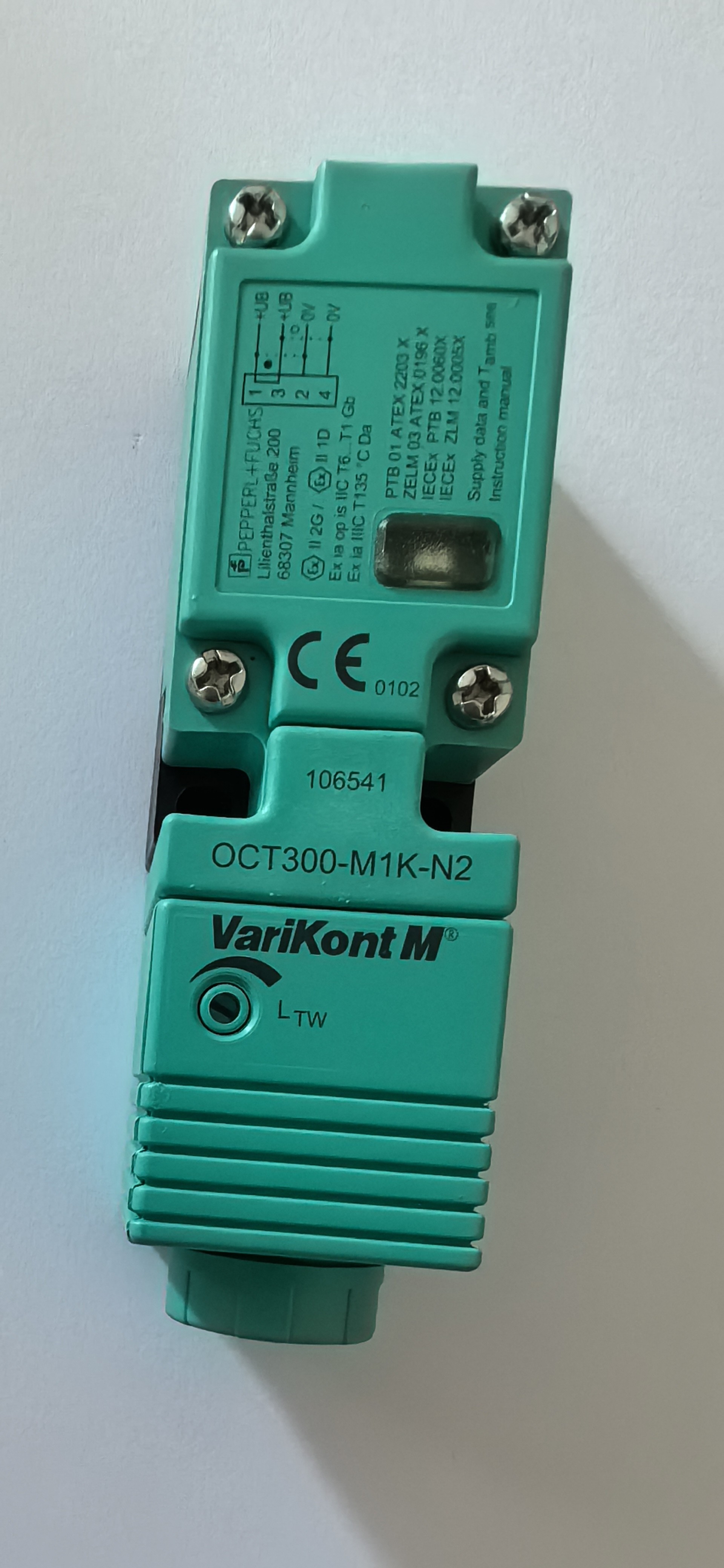

Diffuse modus sensor, NAMUR OCT300-M1K-N2

Diffuse modus sensor, NAMUR, speciaal ontwerp, 300 mm detectiebereik, infrarood licht, licht/donker aan, DC-versie, NAMUR-uitgang, klemmenkast.

Algemene specificaties
Detectiebereik		0 ... 300 mm
Instelbereik		70 ... 300 mm
Referentiedoel		standaard wit 200 mm x 200 mm
Lichtbron		IRED, 880 nm
Licht type		gemoduleerd infrarood licht
Omgevingslicht limiet		≤ 40000 Lux zonlicht ≤ 30000 Lux halogeenlicht
Temperatuurinfluatie		≤ 0,5 mm/K
Functionele veiligheidsgerelateerde parameters
MTTFd		1319 a
Mission Time (TM)		20 a
Diagnostic Coverage (DC)		0 %
Indicatoren/bedieningsmiddelen
Functie-indicator		LED geel: schakelstatus
Bedieningselementen		Instelling detectiebereik
Elektrische specificaties
Bedrijfsspanning		6 ... 20 V DC (Ri ca. 0 Ohm)
Rimpel		5 %
Vertragingstijd voor beschikbaarheid		20 ms
Uitgang
Schakelingstype		licht/donker aan, programmeerbaar
Signaaluitgang		1 NAMUR-uitgang NC/NO programmeerbaar
Schakelspanning		8 V DC (Ri ca. 1 kΩ)
Schakelfrequentie		≤ 100 Hz
Stroomverbruik
	Referentiedoel gedetecteerd	aansluiting 1, 2: ≤ 1 mA aansluiting 3, 4: ≥ 2,7 mA
	Referentiedoel niet gedetecteerd	aansluiting 1, 2: ≥ 2,7 mA aansluiting 3, 4: ≤ 1 mA
Reactietijd		5 ms
Herhaalnauwkeurigheid		≤ 0,5 % van het detectiebereik
Conformiteit
Productstandaard		EN 60947-5-2
Naleving van normen en richtlijnen
Standaardconformiteit
	Normen	EN 60947-5-6:2000
Omgevingscondities
Omgevingstemperatuur		-25 ... 70 °C (-13 ... 158 °F)
Opslagtemperatuur		-40 ... 80 °C (-40 ... 176 °F)
Mechanische specificaties
Beschermingsgraad		IP20
Aansluiting		M16 klemmenkast, aderdoorsnede ≤ 2,5 mm2
Materiaal
	Behuizing	PBT
	Optisch vlak	Krasbestendige minerale glazen lens
Massa		100 g
Afmetingen
	Hoogte	30 mm
	Breedte	30 mm
	Diepte	102 mm
ATEX G
EG-typeonderzoekcertificaat		PTB 01 ATEX 2203 X
Aanvrager		Pepperl+Fuchs GmbH, Lilienthalstrasse 200, 68307 Mannheim, Duitsland
CE-markering		CE0102
ATEX-markering		Zone 1: II 2G Ex ia op is IIC T6...T1 Gb
Richtlijnconformiteit		2014/34/EU
Normen		EN 60079-0:2012+A11:2013 EN 60079-11:2012 EN 60079-28:2007
Effectieve interne capaciteit Ci		max. 75 nF
Effectieve interne inductie Li		verwaarloosbaar klein
Algemeen		Het apparaat moet worden bediend in overeenstemming met de gegevens in de datasheet en deze gebruiksaanwijzing. In het bijzonder moeten de maximale nominale spanning en het temperatuurbereik in acht worden genomen. De speciale voorwaarden moeten in acht worden genomen! Het EU-typeonderzoekcertificaat moet in acht worden genomen.
Omgevingstemperatuur		De temperatuurbereiken, afhankelijk van de temperatuurklasse, worden vermeld in het EG-typeonderzoekcertificaat.
Installatie, inbedrijfstelling		Het bijbehorende apparaat moet minimaal voldoen aan de eisen voor beschermingsgraad ia en voor Groepen II of III, afhankelijk van de bedrijfsomstandigheden. Vanwege het mogelijke ontstekingsrisico dat kan optreden als gevolg van fouten en/of transiënte stromen in het potentiaalvereffeningssysteem, heeft galvanische isolatie in de voedings- en signaalstroomkring de voorkeur. Bijbehorende apparaten zonder galvanische isolatie mogen alleen worden gebruikt als aan de betreffende eisen van IEC 60079-14 wordt voldaan. De intrinsieke veiligheid is alleen gewaarborgd in combinatie met een geschikt bijbehorend apparaat en volgens het bewijs van intrinsieke veiligheid.
Onderhoud		Er mogen geen wijzigingen worden aangebracht aan apparaten die in gevaarlijke gebieden worden gebruikt. Reparaties aan dergelijke apparaten zijn niet toegestaan.
Speciale voorwaarden
	Bescherming tegen mechanisch gevaar	Bij gebruik in het temperatuurbereik onder -20 °C moet de sensor worden beschermd tegen stoten door het aanbrengen van een extra behuizing.
	Beschermingsgraad vereist bij het installeren van verbindingscomponenten	IP20 volgens IEC 60529:2001
	Overige voorwaarden	Raadpleeg het relevante EG-typeonderzoekcertificaat om de relatie te zien tussen het aangesloten circuit type, de maximaal toegestane omgevingstemperatuur en de temperatuurklasse, evenals effectieve interne reactanties.
ATEX D
EG-typeonderzoekcertificaat		ZELM 03 ATEX 0196 X
Aanvrager		Pepperl+Fuchs GmbH, Lilienthalstrasse 200, 68307 Mannheim, Duitsland
CE-markering		CE0102
ATEX-markering		Zone 20/21: II 1D Ex ia IIIC T 135°C Da
Richtlijnconformiteit		2014/34/EU
Normen		EN 60079-0:2012+A11:2013 EN 60079-11:2012 EN 60079-28:2007
Effectieve interne capaciteit Ci		max. 1200 nF
Effectieve interne inductie Li		verwaarloosbaar klein
Algemeen		Het apparaat moet worden bediend in overeenstemming met de gegevens in de datasheet en deze gebruiksaanwijzing. In het bijzonder moeten de maximale nominale spanning en het temperatuurbereik in acht worden genomen. De speciale voorwaarden moeten in acht worden genomen! Het EU-typeonderzoekcertificaat moet in acht worden genomen.
Omgevingstemperatuur		-25 ... 70 °C (-13 ... 158 °F)
Installatie, inbedrijfstelling		Het bijbehorende apparaat moet minimaal voldoen aan de eisen voor beschermingsgraad ia en voor Groepen II of III, afhankelijk van de bedrijfsomstandigheden. Vanwege het mogelijke ontstekingsrisico dat kan optreden als gevolg van fouten en/of transiënte stromen in het potentiaalvereffeningssysteem, heeft galvanische isolatie in de voedings- en signaalstroomkring de voorkeur. Bijbehorende apparaten zonder galvanische isolatie mogen alleen worden gebruikt als aan de betreffende eisen van IEC 60079-14 wordt voldaan. Dit certificaat garandeert niet dat de componenten die in de scheidingswand zijn geïnstalleerd, de zones volledig van elkaar isoleren. Er moeten passende maatregelen worden genomen wanneer de scheidingswand wordt opgesteld om ervoor te zorgen dat de zones volledig worden geïsoleerd.
Onderhoud		Er mogen geen wijzigingen worden aangebracht aan apparaten die in gevaarlijke gebieden worden gebruikt. Reparaties aan dergelijke apparaten zijn niet toegestaan.
Speciale voorwaarden
	Bescherming tegen gevaarlijke elektrostatische lading	Het apparaat moet zo worden geïnstalleerd dat elektrostatische ontladingen kunnen worden vermeden. Als het apparaat wordt geïnstalleerd in overeenstemming met de instructies van de fabrikant, is er geen gevaarlijke elektrostatische lading te verwachten gezien de eigenschappen van het apparaat.
	Bescherming tegen mechanisch gevaar	Bij gebruik in het temperatuurbereik onder -20 °C moet de sensor worden beschermd tegen stoten door het aanbrengen van een extra behuizing.
	Beschermingsgraad vereist bij het installeren van verbindingscomponenten	IP20 volgens IEC 60529:2001
	Overige voorwaarden	Raadpleeg het relevante EG-typeonderzoekcertificaat om de relatie te zien tussen het aangesloten circuit type, de maximaal toegestane omgevingstemperatuur en de oppervlaktetemperatuurklasse. In toepassingen waar hoge ladingen worden verwacht (bijv. elektrostatische verf, folieproductie, stofafzuiging, mechanische wrijving), moeten structurele maatregelen worden genomen om het oppervlak van de kunststof behuizing dat aan deze lading wordt blootgesteld, te beperken tot ongeveer 15 cm2 om het propageren van borstelontlading te voorkomen. Bij het opstellen van een scheidingswand tussen verschillende zones moeten passende maatregelen worden genomen om ervoor te zorgen dat de componenten die in de scheidingswand zijn geïnstalleerd, de zones volledig van elkaar isoleren.
IECEx G
Certificaatnummer		IECEx PTB 12.0060 X
Aanvrager		Pepperl+Fuchs GmbH, Lilienthalstrasse 200, 68307 Mannheim, Duitsland
IECEx-markering		Zone 1: II 2G Ex ia op is IIC T6...T1 Gb
Normen		IEC 60079-0:2011 IEC 60079-11:2011 IEC 60079-28:2006
Effectieve interne capaciteit Ci		max. 75 nF
Effectieve interne inductie Li		verwaarloosbaar klein
Algemeen		Het apparaat moet worden bediend in overeenstemming met de gegevens in de datasheet en deze gebruiksaanwijzing. In het bijzonder moeten de maximale nominale spanning en het temperatuurbereik in acht worden genomen. De speciale voorwaarden moeten in acht worden genomen! Het IECEx-certificaat moet in acht worden genomen.
Omgevingstemperatuur		De temperatuurbereiken, afhankelijk van de temperatuurklasse, worden vermeld in het EG-typeonderzoekcertificaat.
Installatie, inbedrijfstelling		Het bijbehorende apparaat moet minimaal voldoen aan de eisen voor beschermingsgraad ia en voor Groepen II of III, afhankelijk van de bedrijfsomstandigheden. Vanwege het mogelijke ontstekingsrisico dat kan optreden als gevolg van fouten en/of transiënte stromen in het potentiaalvereffeningssysteem, heeft galvanische isolatie in de voedings- en signaalstroomkring de voorkeur. Bijbehorende apparaten zonder galvanische isolatie mogen alleen worden gebruikt als aan de betreffende eisen van IEC 60079-14 wordt voldaan. De intrinsieke veiligheid is alleen gewaarborgd in combinatie met een geschikt bijbehorend apparaat en volgens het bewijs van intrinsieke veiligheid.
Onderhoud		Er mogen geen wijzigingen worden aangebracht aan apparaten die in gevaarlijke gebieden worden gebruikt. Reparaties aan dergelijke apparaten zijn niet toegestaan.
Speciale voorwaarden
	Bescherming tegen mechanisch gevaar	Bij gebruik in het temperatuurbereik onder -20 °C moet de sensor worden beschermd tegen stoten door het aanbrengen van een extra behuizing.
	Beschermingsgraad vereist bij het installeren van verbindingscomponenten	IP20 volgens IEC 60529:2001
	Overige voorwaarden	Raadpleeg het relevante EG-typeonderzoekcertificaat om de relatie te zien tussen het aangesloten circuit type, de maximaal toegestane omgevingstemperatuur en de temperatuurklasse, evenals effectieve interne reactanties.
IECEx D
Certificaatnummer		IECEx ZLM 12.0005X
Aanvrager		Pepperl+Fuchs GmbH, Lilienthalstrasse 200, 68307 Mannheim, Duitsland
IECEx-markering		Ex ia IIIC T135°C Da
Normen		IEC 60079-0:2011 IEC 60079-11:2011
Effectieve interne capaciteit Ci		max. 1200 nF
Effectieve interne inductie Li		verwaarloosbaar klein
Algemeen		Het apparaat moet worden bediend in overeenstemming met de gegevens in de datasheet en deze gebruiksaanwijzing. In het bijzonder moeten de maximale nominale spanning en het temperatuurbereik in acht worden genomen. De speciale voorwaarden moeten in acht worden genomen! Het IECEx-certificaat moet in acht worden genomen.
Omgevingstemperatuur		-25 ... 70 °C (-13 ... 158 °F)
Installatie, inbedrijfstelling		Het bijbehorende apparaat moet minimaal voldoen aan de eisen voor beschermingsgraad ia en voor Groepen II of III, afhankelijk van de bedrijfsomstandigheden. Vanwege het mogelijke ontstekingsrisico dat kan optreden als gevolg van fouten en/of transiënte stromen in het potentiaalvereffeningssysteem, heeft galvanische isolatie in de voedings- en signaalstroomkring de voorkeur. Bijbehorende apparaten zonder galvanische isolatie mogen alleen worden gebruikt als aan de betreffende eisen van IEC 60079-14 wordt voldaan. Dit certificaat garandeert niet dat de componenten die in de scheidingswand zijn geïnstalleerd, de zones volledig van elkaar isoleren. Er moeten passende maatregelen worden genomen wanneer de scheidingswand wordt opgesteld om ervoor te zorgen dat de zones volledig worden geïsoleerd.
Onderhoud		Er mogen geen wijzigingen worden aangebracht aan apparaten die in gevaarlijke gebieden worden gebruikt. Reparaties aan dergelijke apparaten zijn niet toegestaan.
Speciale voorwaarden
	Bescherming tegen gevaarlijke elektrostatische lading	Het apparaat moet zo worden geïnstalleerd dat elektrostatische ontladingen kunnen worden vermeden. Als het apparaat wordt geïnstalleerd in overeenstemming met de instructies van de fabrikant, is er geen gevaarlijke elektrostatische lading te verwachten gezien de eigenschappen van het apparaat.
	Bescherming tegen mechanisch gevaar	Bij gebruik in het temperatuurbereik onder -20 °C moet de sensor worden beschermd tegen stoten door het aanbrengen van een extra behuizing.
	Beschermingsgraad vereist bij het installeren van verbindingscomponenten	IP20 volgens IEC 60529:2001
	Overige voorwaarden	Bij het opstellen van een scheidingswand tussen verschillende zones moeten passende maatregelen worden genomen om ervoor te zorgen dat de componenten die in de scheidingswand zijn geïnstalleerd, de zones volledig van elkaar isoleren.
