| 起源の場所: | アメリカ合衆国 |
|---|---|
| ブランド名: | MTL |
| 証明: | CE |
| モデル番号: | MTL5531 |
| 最小注文数量: | 1個 |
| 価格: | negotiable |

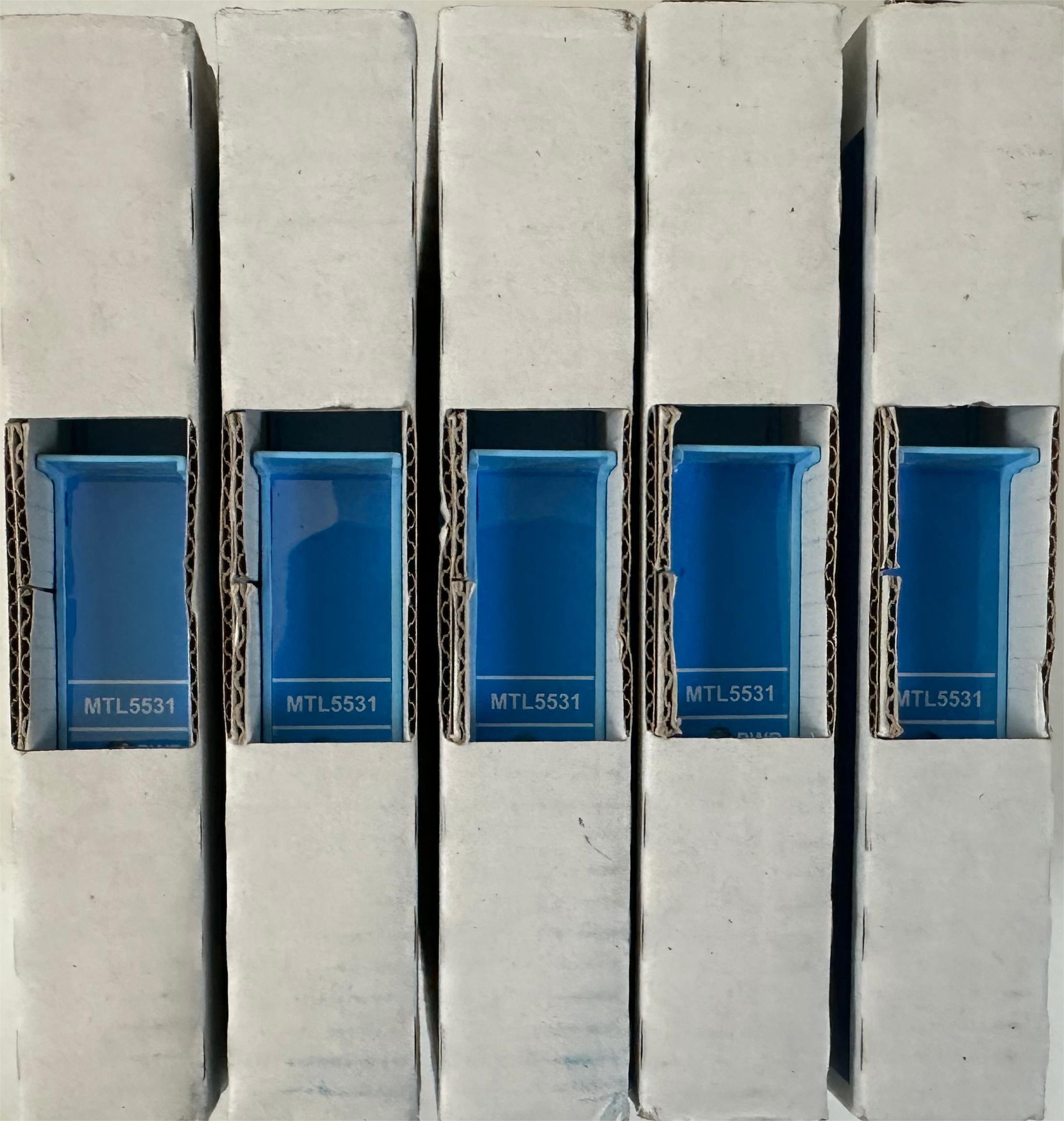

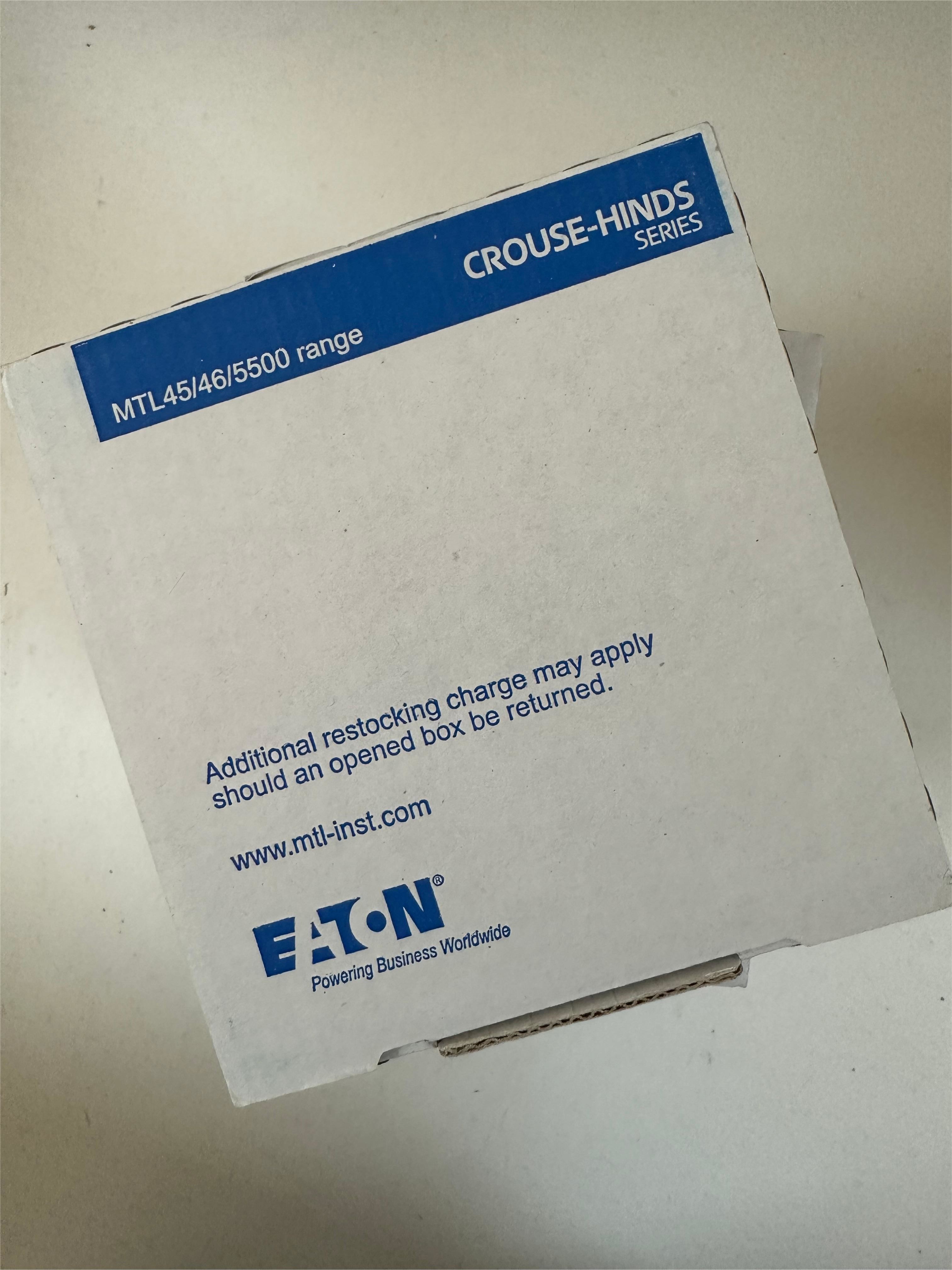

| パッケージの詳細: | 標準のカートンパッキング |
| 受渡し時間: | リクエストに応じて |
| 支払条件: | T/T |
| 供給の能力: | 1か月あたり100％ |
| センサータイプ: | 2線または3線振動変数器 | 危険区域の入力: | 入力インペダンス (端子2&3): 10kΩ |
|---|---|---|---|
| 信号範囲: | 最低 20V 最大 0.5V | 温度係数: | ±50ppm/°C (10°Cから65°C) ±100ppm/°C (20°Cから10°C) |
| 安全領域出力インペダンス: | <20Ω | LEDインジケーター: | 緑色:電源表示 |
| ハイライト: | CE振動変換器 2本のワイヤ,3.3mAの振動変換器,MTL5531 |
||

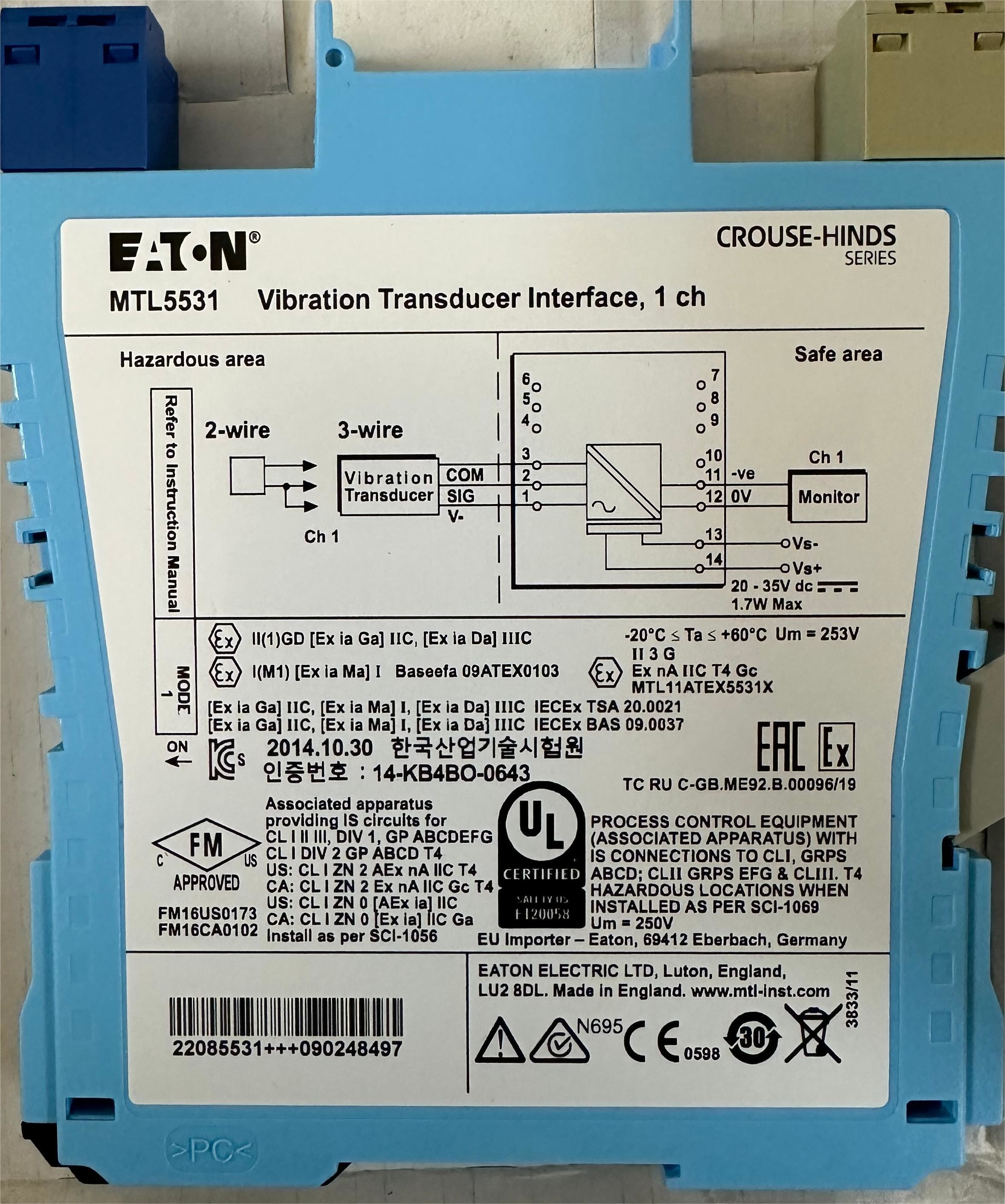

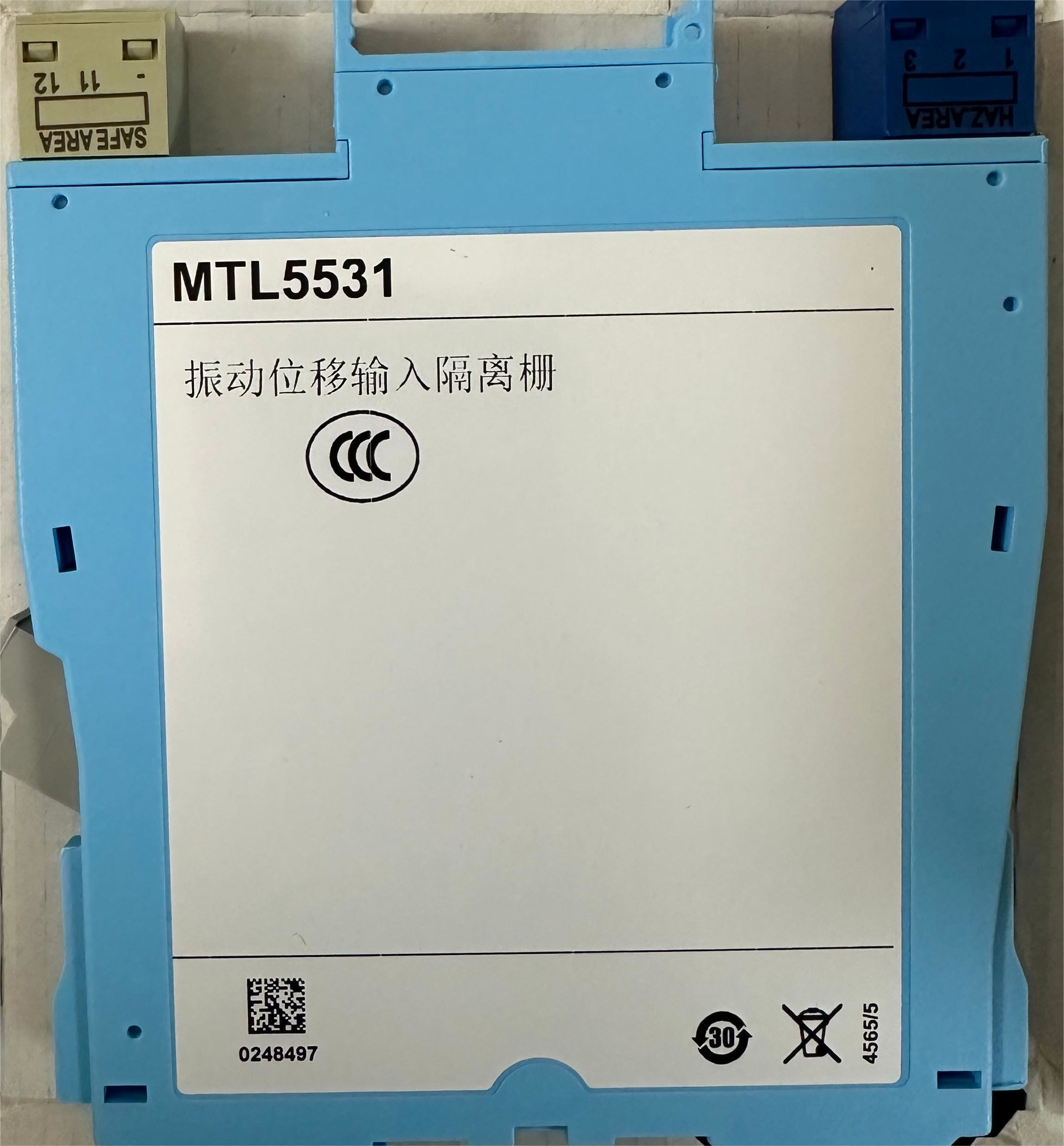

MTLx531は、危険区域の振動センサーからの信号を繰り返し、安全区域の監視システムに出力を提供します。このインターフェースは、3線式渦電流プローブおよび加速度計、または2線式電流センサーと互換性があります。選択は、モジュールの側面にあるスイッチによって行われます。
仕様
場所 の 信号 ソースN
適切に認証されている場合、ゾーン0、IIC、T4–6危険区域
Div. 1、グループA危険場所
危険区域 入力
入力インピーダンス
(端子2 & 3): 10kΩ
トランスデューサ供給電圧、3線式 (端子3 & 1)
トランスデューサ 供給 電流, 2-ワイヤー
2線式センサーの場合は3.3mA（公称）、スイッチでユーザーが選択可能
信号 範囲
最小–20V、最大–0.5V
DC 転送 精度 at 20°C
<±50mV
AC 転送 精度 at 20°C
0Hzから1kHz：±1%
1kHzから10kHz：–5%から+1%
10kHzから20kHz：–10%から+1%
温度係数
±50ppm/°C（10〜65°C）
±100ppm/°C（–20〜10°C）
電圧帯域幅
–3dB at 47kHz（標準）
位相 応答
<14µs、以下に相当：
–1° at 200Hz
–3° at 600Hz
–5° at 1kHz
–50° at 10kHz
–100° at 20kHz
安全区域出力 インピーダンス
<20Ω
LED インジケーター
緑：電源表示
最大消費電流（10mA トランスデューサー負荷）
24Vで65mA
最大 消費電力ユニット内
1.33W
安全説明
端子3から1
Uo=26.6V Io=94mA Po=0.66W Um = 253V rmsまたはdc 端子3から2
非エネルギー蓄積装置≤1.5V、≤0.1A、≤25mW
